Módulo de monitoramento de bateria ABAT100-C

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ABAT100-C
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Local de Origem:China

Aplicação: Monitoramento de bateria

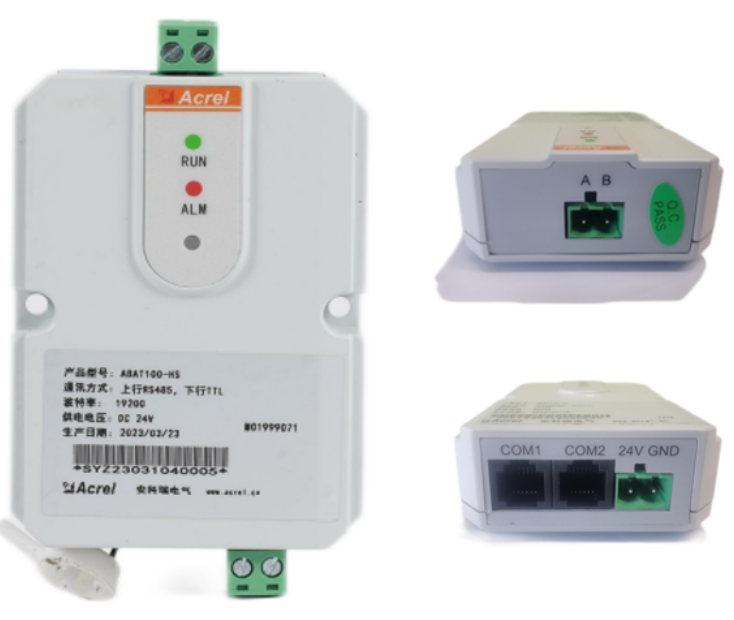

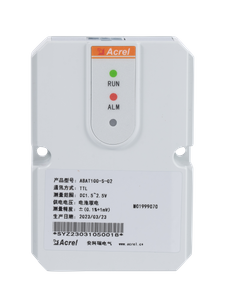

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria. O sistema possui funções de monitoramento e é de fácil instalação, manutenção e acesso. O sistema consiste principalmente em módulo de monitoramento de bateria única ABAT100-S, módulo de monitoramento de bateria de grupo ABAT100-C, módulo coletor ABAT100-HS e tela sensível ao toque, etc. O alarme e os dados em tempo real podem ser consultados e os parâmetros podem ser definidos através da tela sensível ao toque, e a plataforma de monitoramento pode ser selecionada para realizar o gerenciamento centralizado em rede.

Descrição do produto

O módulo de monitoramento de bateria ABAT100-C (módulo C) pode ser incorporado em sistemas de monitoramento existentes para monitoramento on-line da corrente de carga e descarga da bateria e da temperatura ambiente. O sistema de monitoramento controla e lê dados enviando comandos MODBUS para o módulo C, e cada módulo C possui um endereço configurável. o módulo C é extremamente simples e fácil de instalar e conectar, podendo ser conectado diretamente à bateria com cabo de conexão removível, o que não afeta o funcionamento da bateria durante a construção.

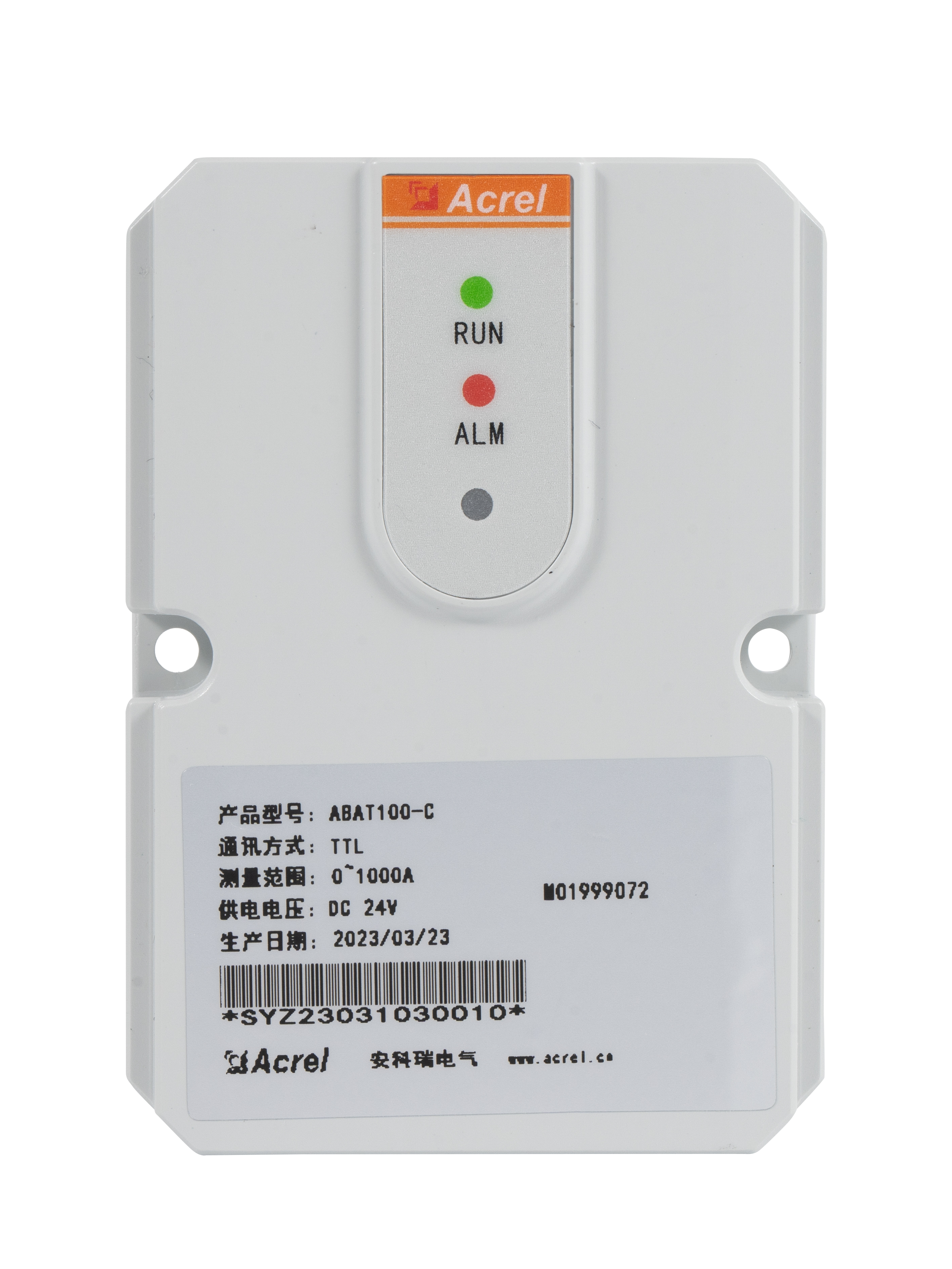

ABAT100-C

Módulo de monitoramento de bateria ABAT100-C

Monitore uma corrente de carga/descarga com temperatura ambiente com faixa de corrente máxima de 1000A.

Exibição

dimensão

Parâmetro

Função	Descrição
Alta estabilidade	Operação confiável e estável a longo prazo
Design anti-bloqueio	Design anti-interferência alto, pode bloquear a interferência de ondulação de UPS de alta frequência e alta potência
Protocolo de comunicação	Protocolo MODBUS-RTU
Método de instalação	Montagem por amarração ou montagem adesiva
Luz indicadora	Luzes LED vermelhas e verdes, luz verde como luz de energia, luz vermelha como luz indicadora.

Parâmetros técnicos	Descrição
Ambiente de Trabalho	Temperatura operacional: -10°C~50°C Umidade relativa: 5%~95% Intensidade da pressão atmosférica: 80~110kPa
Capacidade de gerenciamento	Um módulo C monitora a corrente de carga e descarga de um grupo de baterias em relação à temperatura ambiente
Escopo de monitoramento	Bateria de 2V, 6V, 12V pacote
Faixa de medição e precisão	Conteúdo de medição	Escopo	Precisão
	Corrente de carga e descarga	0~1000A	±1%
	Temperatura ambiente	-5℃~+105℃	±1°C
Requisitos de energia	24V CC, 1W
Proteção	Circuito de medição e circuito de potência com dois níveis de proteção
Interface de comunicação	Porta UART, suporte ao protocolo MODBUS
Tensão suportável de isolamento	2.000 VCA
Peso	90g
