Abstrato:Este artigo apresenta a aplicação do medidor multifuncional de energia em uma fazenda em Moçambique e a solução de sistema de gestão de energia. O sistema adota medidores de energia inteligentes para coletar vários parâmetros elétricos e sinais de comutação no local de distribuição e a forma de rede local, comunicar-se via barramento de campo e fazer upload para segundo plano após a rede.
0 Visão Geral do Projeto

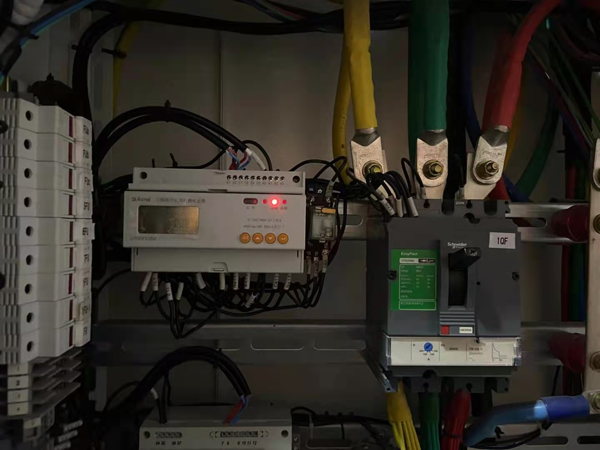

A fazenda está localizada em Nampula, Moçambique, e usa principalmente um medidor de energia elétrica trifásico APM800 e transformadores de corrente split core. É usado para medição de energia e energia elétrica, e tem função de registro de eventos e exportação de relatório de dados.
O sistema de gerenciamento de energia Acrel-3000 fornece aquisição de dados descentralizada e monitoramento e gerenciamento centralizado da subestação e sistema de distribuição. Coloca em rede o equipamento secundário do sistema de distribuição de energia, conecta o equipamento de campo da subestação dispersa em um todo orgânico por meio de rede de computadores e comunicação, realiza monitoramento remoto e gerenciamento centralizado da operação da rede.
1Introdução ao Sistema

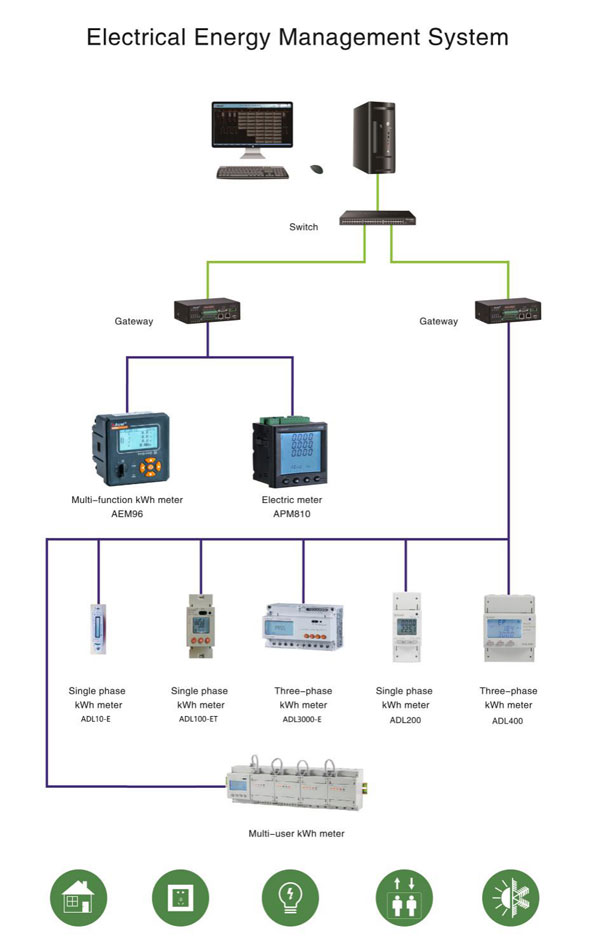

Este sistema adota uma estrutura hierárquica distribuída, ou seja, a camada de equipamento, a camada de comunicação e a camada de gerenciamento de controle da estação.
A camada de equipamento consiste principalmente de medidores de energia multifuncionais. Os equipamentos primários correspondentes desses dispositivos são respectivamente instalados no quadro elétrico. Todos esses dispositivos adotam a interface de comunicação RS485 e realizam a coleta de dados por meio da comunicação em rede MODBUS de campo.
A camada de comunicação é principalmente um servidor serial industrial. Sua principal função é coletar centralmente os dispositivos espalhados no campo e transmitir dados para a camada de gerenciamento de controle da estação ao mesmo tempo para completar a interação de dados entre a camada de equipamento e o gerenciamento de controle da estação camada.
A camada de gerenciamento de controle da estação é equipada com computadores industriais de alto desempenho, monitores, fontes de alimentação UPS, impressoras e outros equipamentos. O sistema é instalado no computador, coleta e exibe o status operacional do equipamento de campo e o exibe para o usuário na forma de interação humano-computador.
2 Função Principal
2.1 Aquisição e processamento de dados
A coleta de dados é a base do monitoramento da distribuição de energia. A coleta de dados é concluída principalmente pela coleta de instrumentos de rede multifuncional inferior para realizar a exibição local em tempo real de dados remotos.
Os sinais que precisam ser coletados incluem: tensão trifásica U, corrente trifásica I, frequência Hz, potência P, fator de potência COSφ, eletricidade EpI, status de operação do dispositivo remoto e outros dados.
O processamento de dados é principalmente para exibir os parâmetros elétricos coletados conforme necessário para os usuários em tempo real e com precisão para atender aos requisitos de automação e inteligência para monitoramento de distribuição de energia. Ao mesmo tempo, os dados coletados são armazenados no banco de dados para consulta dos usuários.
2.2 Interação homem-computador
O sistema oferece uma interface de usuário simples, fácil de usar e de boa qualidade. Adote a interface chinesa completa, exiba graficamente o diagrama de fiação elétrica principal do sistema de distribuição de energia de baixa tensão, exiba o status do equipamento do sistema de distribuição de energia e os parâmetros operacionais correspondentes em tempo real, a tela mudará regularmente; a tela será atualizada dinamicamente em tempo real; display analógico; interruptor de exibição; exibição de gravação contínua etc.
2.3 Eventos históricos
A interface de visualização de eventos históricos fornece principalmente interação humano-computador conveniente e amigável para os usuários visualizarem os registros de falhas, registros de sinais, registros de operação e registros de violação de limite que ocorreram. Por meio da plataforma de visualização de eventos históricos, você pode localizar convenientemente o evento histórico que deseja visualizar de acordo com seus próprios requisitos e condições de consulta, e fornece um bom suporte de software para você compreender a operação de todo o sistema.
2.4 Estabelecimento e consulta de banco de dados
Ele conclui principalmente a coleta de tempo de medição remota e informações remotas, estabelece um banco de dados e gera relatórios regularmente para os usuários consultar e imprimir.
2.5 Gerenciamento de autoridade do usuário
Para usuários de diferentes níveis, diferentes grupos de autoridade são definidos para evitar a perda de produção e vida devido à operação indevida humana, e realizar a operação segura e confiável do sistema de distribuição de energia. Os usuários podem fazer login, logout, modificar senhas, adicionar e excluir operações por meio do gerenciamento de usuários, o que é conveniente para os usuários modificarem contas e permissões.
2.6 Consulta de relatório
A principal função do programa de gerenciamento de relatório é projetar estilos de relatório de acordo com as necessidades dos usuários, filtrar, combinar e contar os dados processados no sistema para gerar dados de relatório de que os usuários precisam. Este programa também pode adotar o salvamento, impressão ou convocar modos de salvar e imprimir para o arquivo de relatório de acordo com as necessidades dos usuários. Ao mesmo tempo, este programa também oferece aos usuários a função de gerenciar os arquivos de relatório gerados.
O relatório tem as funções de definir livremente o tempo de consulta para realizar as estatísticas de energia elétrica do dia, mês e ano, exportação de dados e impressão de relatório.
3Introdução de Produto
| Nome e Tipo | Cenário | Descrição |

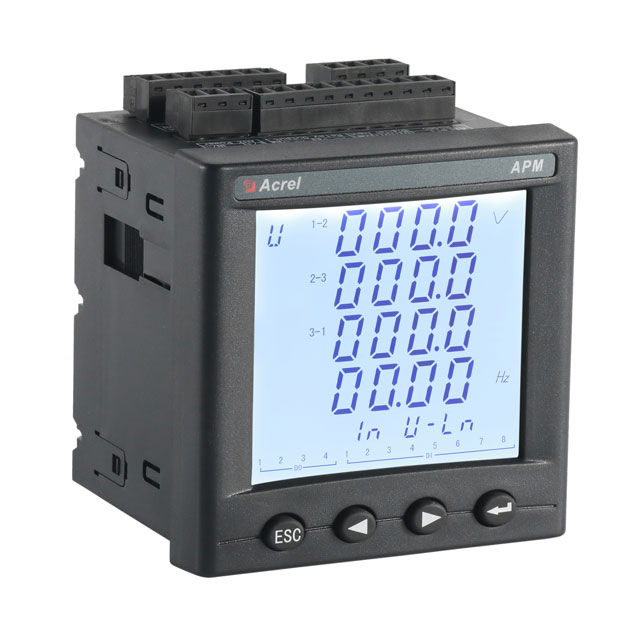

APM810 Medidor de energia multifuncional | | Os medidores de potência da série APM são projetados de acordo com os padrões IEC e sincronizados com tecnologia avançada internacional. Os medidores da série APM têm medição de potência total, estatísticas de energia, análise da qualidade de energia e comunicações de rede e outras funções, são usados principalmente para monitoramento abrangente da qualidade da rede de fornecimento de energia. Esta série de medidores usa um design modular, com múltiplas funções do módulo DI / DO externo, módulo AI / AO, módulo de gravação de eventos (SOE) com cartão T-Flash (TF), módulo de comunicação de rede, pode alcançar medição de potência total de circuito elétrico e monitoramento do status do switch. RS485 duplo com interface Ethernet pode realizar a cópia de dados da estação mestre RS485, eliminando a necessidade de troca de dados. A interface PROFIBUS-DP pode realizar transmissão de dados em alta velocidade e função de rede. |
4 Resumo do Projeto
É de suma importância que a segurança dos projetos na aplicação de instalações de distribuição de energia. Este artigo apresenta a aplicação do sistema de gerenciamento de energia Acrel-3000 pode realizar monitoramento em tempo real de alimentação e circuitos de distribuição em salas de distribuição de energia. Não pode só exibe o estado de consumo de energia do loop, mas também tem a função de comunicação de rede, podendo formar um sistema de gerenciamento de energia elétrica com servidor serial, computador, etc. O sistema realiza a análise e processamento dos dados coletados, em tempo real exibição do status de operação dos circuitos de distribuição na sala de distribuição, diálogo pop-up de alarme, prompt de voz para carga que excede os limites e gera vários relatórios de energia elétrica, curvas de análise, gráficos, etc., o que é conveniente para leitura remota de medidores, análise e pesquisa de energia elétrica. O sistema é seguro, confiável e estável em operação, fornecendo uma base verdadeira e confiável para projetos industriais cts para resolver problemas de energia e obteve bons benefícios.
