Medidor de energia do módulo de medição sem fio

● RS485 e comunicação infravermelha
● comunicação de lora em 470MHz
● Classificado I: 1.5 (6) A, 20 (100) A, 40 (200) a, 80 (400) a, 120 (600)
● U: 3 × 220 / 380V, 3 * 380V, 3 * 57,7 / 100V
● KWh Class 1
● DIN 35 mm
  • Aew100.
  • ACREL

Download

Manual de AEW100:


Descrição do produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.
Aplicação: sistema de energia

Medidor de energia sem fio aew100

Existem funções como comunicação RS485 e comunicação LORA em 470MHz, a fim de ajudar os clientes a verificar, obter e gerenciar o valor do consumo de energia.


Com o protocolo Modbus-RTU Build-in, pode corresponder à maior parte do sistema integrar o requisito.



Descrição do produto


Hg9a2454.

Comunicação

RS485 (Modbus-RTU), infravermelho e sem fio


Exibição

Display LED.


Classificado você e eu

3 × 220 / 380V, 3 * 380V, 3 * 57,7 / 100V, 3 * 100V, 3 × 1,5 (6) A, 3 × 20 (100) A, 3 × 40 (200) A, 3 × 80 (400) A, 3 × 120 (600) a


Precisão

Energia ativa: classe 1


Frequência

Faixa: 50Hz




Hg9a2452.

Saída de pulso

1channel para kwh constante: 6400imp / kwh, 400imp / kwh, 200imp / kwh, 100imp / kwh, 60imp / kwh


Consumo

<2VA.


Fonte de alimentação auxiliar.

220VAC.


Dimensão (l * w * h)

54 * 88 * 50mm


Sem fio

Transmissão em 470MHz e distância máxima no espaço aberto é 1km


Corrente inicial

4 ‰ IB (classe 1)



Exibição

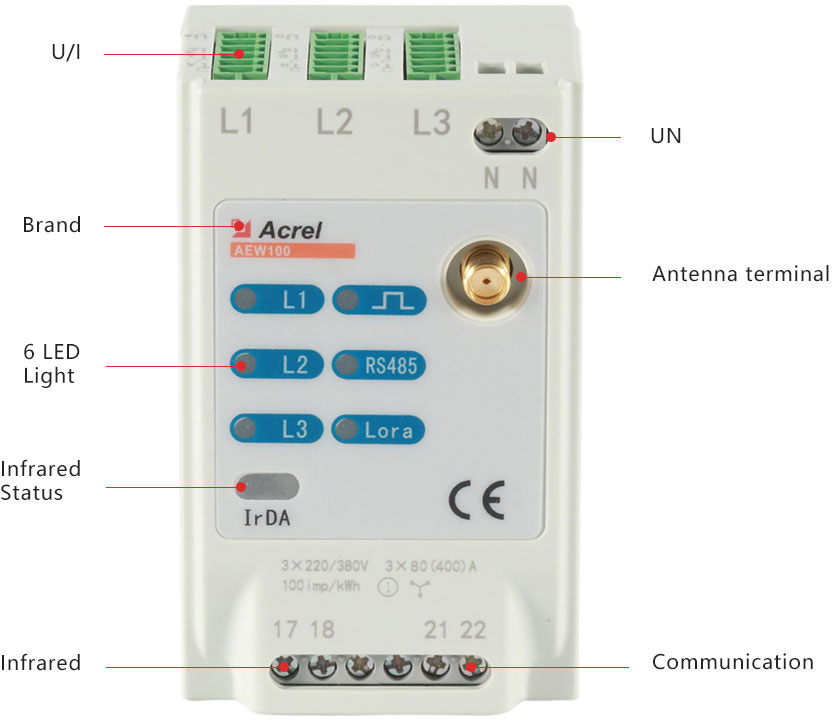

Display de medidor de energia sem fio





Parâmetro

Parâmetro


Poder auxiliar AC / DC 85 ~ 265V
Tensão de entrada Voltagem nominal 3 * 220 / 380V, 3 * 380V, 3 * 57,7 / 100V, 3 * 100V

Consumo

<2VA (cada fase)
Frequência 50hz.
Corrente de entrada Corrente classificada 3 * 1,5 (6) A, 3 * 20 (100) A, 3 * 40 (200) a, 3 * 80 (400) A, 3 * 120 (600)
Corrente inicial 4 ‰ IB (classe 1)
Consumo <2VA.
Comunicação Infravermelho
RS485 (Modbus-RTU) (opcional: C)
Transmissão sem fio 470MHz (opcional: LR)
Pulso Largura

80 ± 20ms.

Constante 6400imp / kwh, 400imp / kwh, 200imp / kwh, 100imp / kwh, 60imp / kwh
Contorno L * w * h (mm) 54 * 88 * 50mm
Temperatura Operativo -25 ~ 55 ℃
Armazenamento -40 ~ 70 ℃
Umidade

<95% (sem condensação)

Altitude <2000m


Conexão típica


Conexão do medidor sem fio
