Módulo de monitoramento de bateria única ABAT100-S

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ABAT100-S
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Local de Origem:China

Aplicação: Monitoramento de bateria

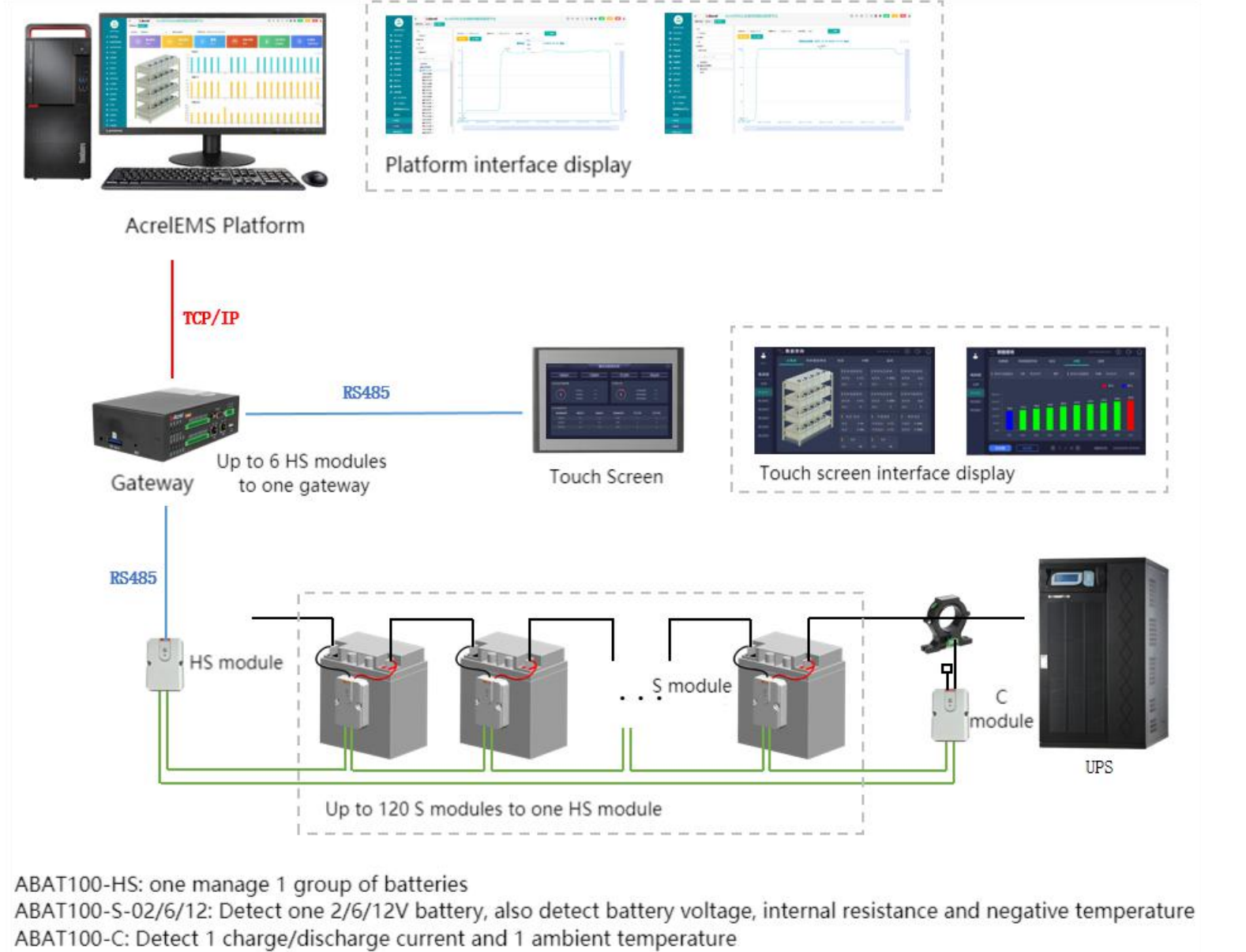

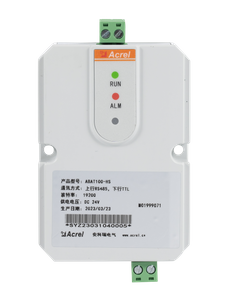

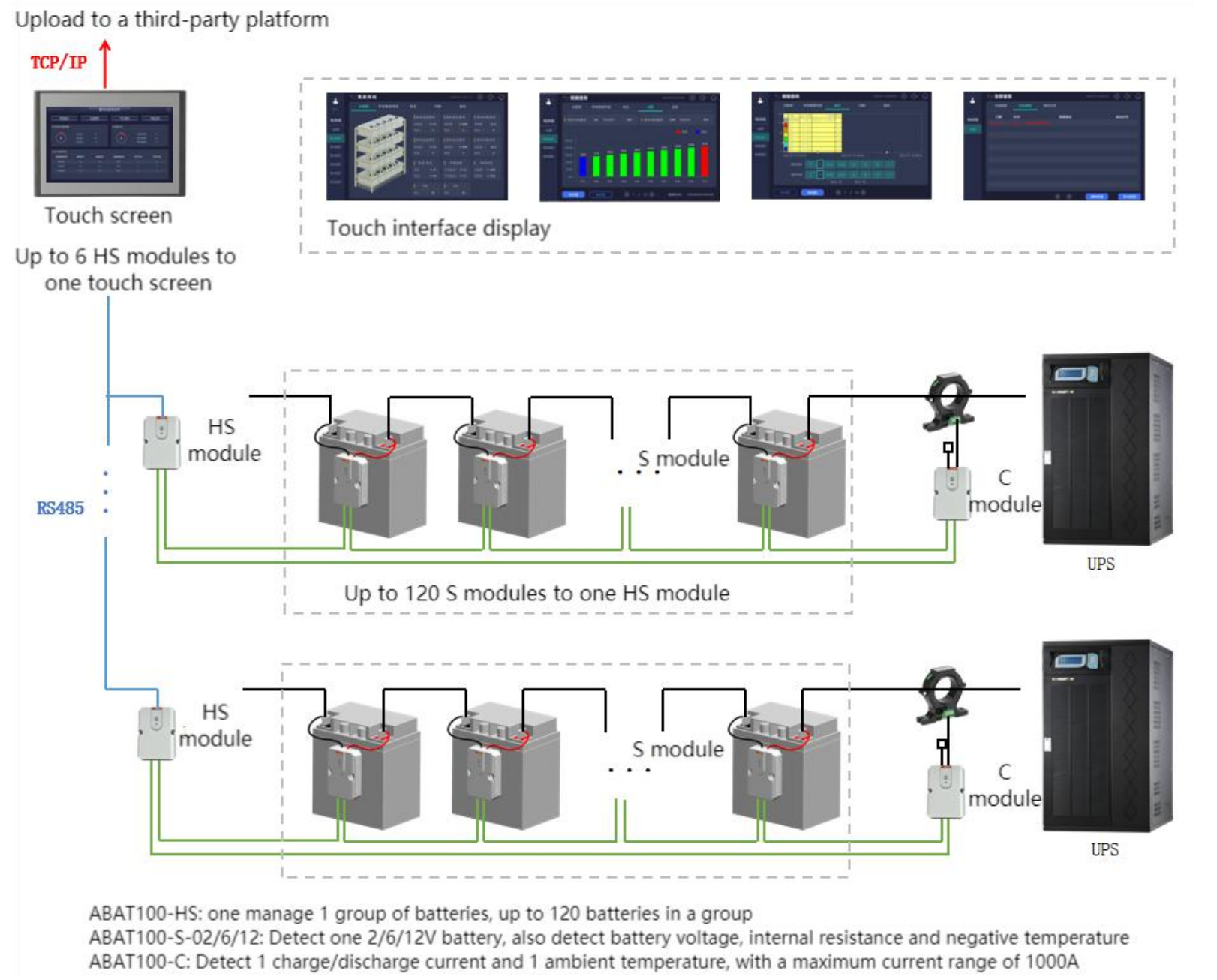

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria. O sistema possui funções de monitoramento e é de fácil instalação, manutenção e acesso. O sistema consiste principalmente em módulo de monitoramento de bateria única ABAT100-S, módulo de monitoramento de bateria de grupo ABAT100-C, módulo coletor ABAT100-HS e tela sensível ao toque, etc. O alarme e os dados em tempo real podem ser consultados e os parâmetros podem ser definidos através da tela sensível ao toque, e a plataforma de monitoramento pode ser selecionada para realizar o gerenciamento centralizado em rede.

Descrição do produto

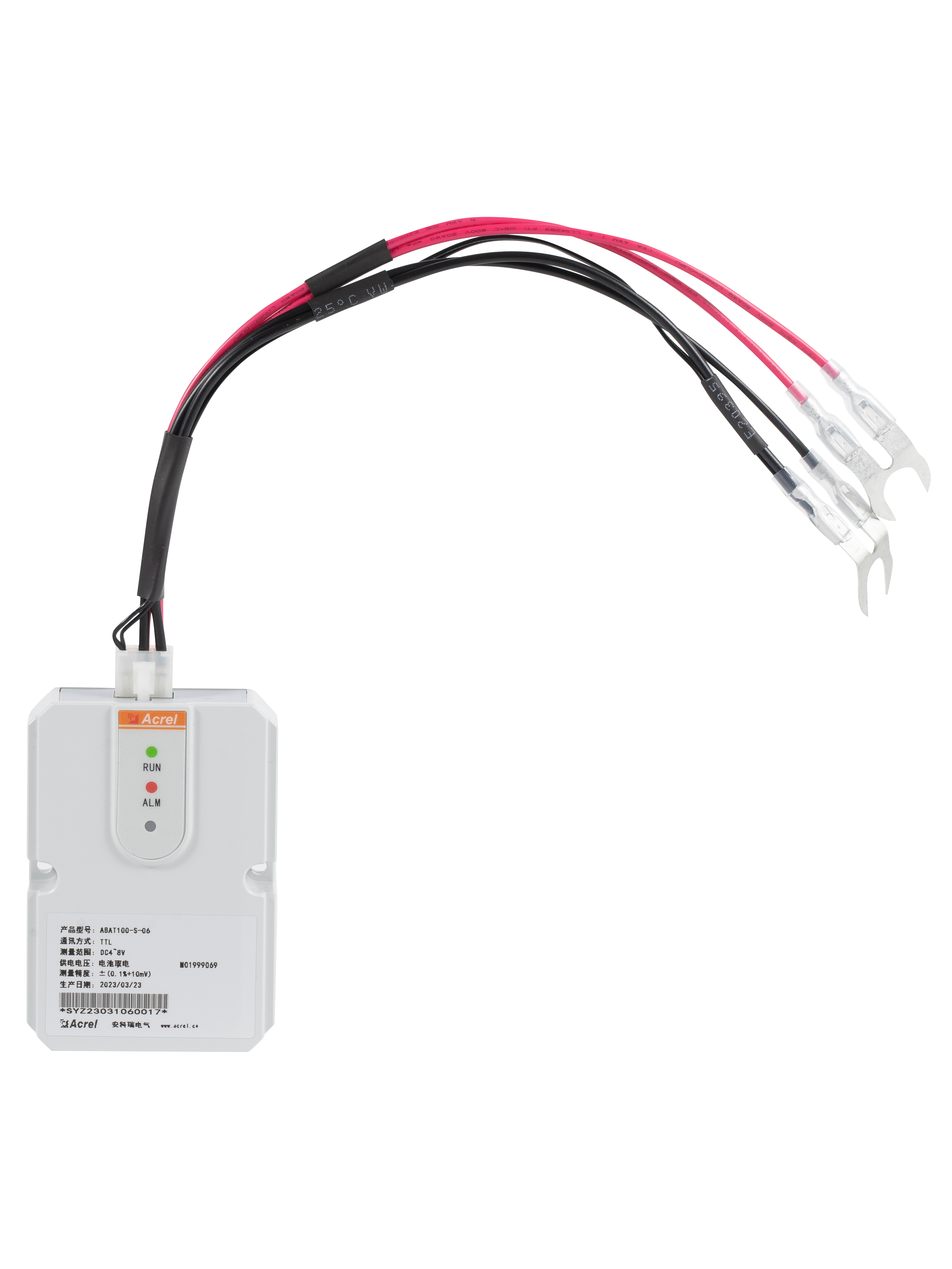

O módulo de monitoramento de bateria única ABAT100-S (módulo S) pode ser incorporado ao sistema de monitoramento existente para obter monitoramento on-line de cada tensão de bateria reserva, resistência interna e temperatura negativa da bateria, de acordo com os requisitos do padrão ANSI/TIA-942. O sistema de monitoramento controla e lê dados enviando comandos MODBUS para o módulo S, e realiza testes de resistência interna, cada módulo S possui um endereço configurável. Os módulos S são extremamente simples e fáceis de instalar e conectar, e podem ser conectados diretamente à bateria com fios de conexão removíveis, o que não afeta o funcionamento da bateria durante a construção.

ABAT100-S-02

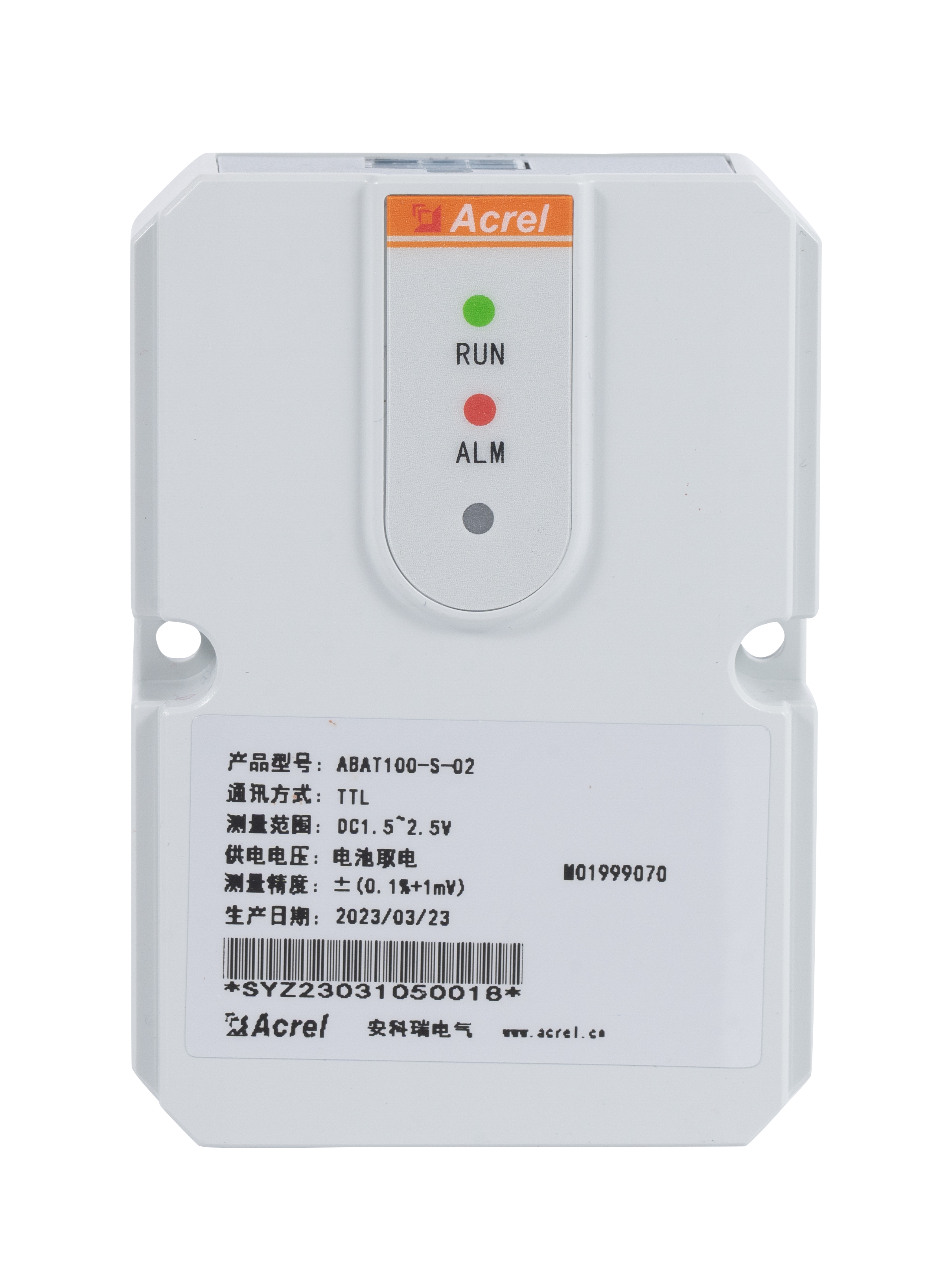

ABAT100-S-02 Módulo de monitoramento de bateria única

Monitore uma bateria de 2V

Monitore a tensão da bateria

Resistência interna e temperatura terminal negativa

Módulo de monitoramento de bateria única ABAT100-S-06

Monitore uma bateria de 6V

Monitore a tensão da bateria

Resistência interna e temperatura terminal negativa

Módulo de monitoramento de bateria única ABAT100-S-12

Monitore uma bateria de 12V

Monitore a tensão da bateria

Resistência interna e temperatura terminal negativa

Exibição

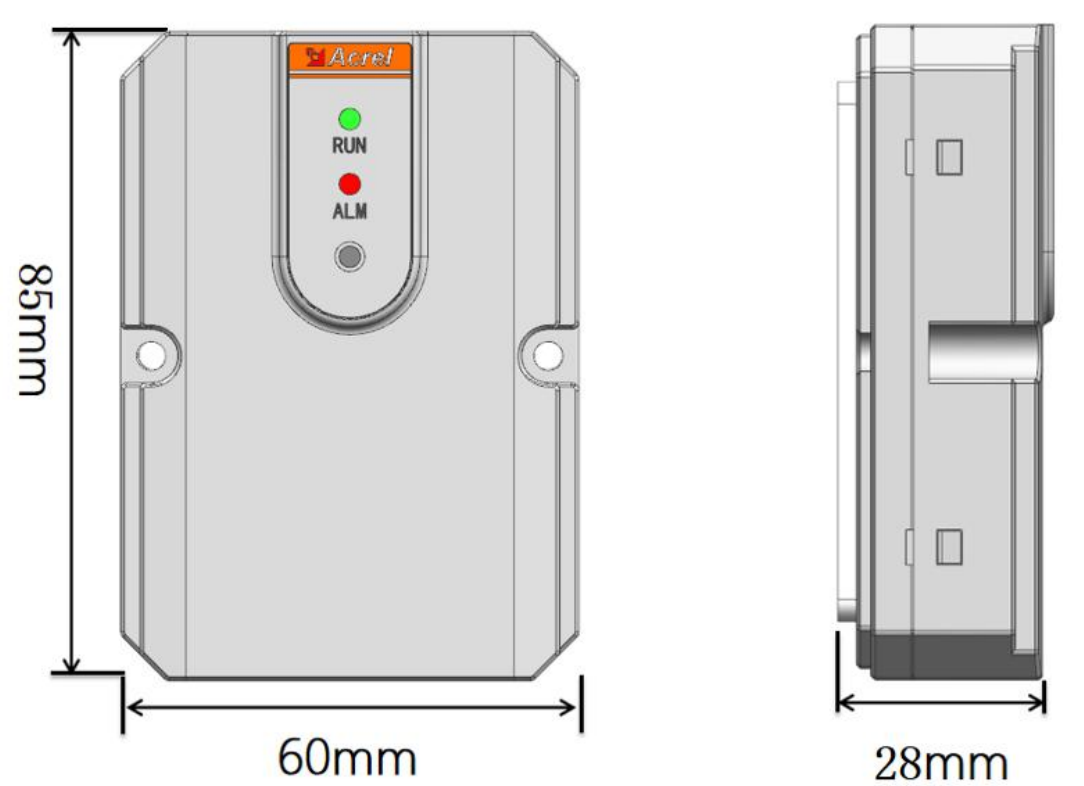

dimensão

Parâmetro

Função	Descrição
Monitoramento on-line	Monitoramento online 24 horas por dia, uma bateria por módulo, monitoramento de tensão, resistência interna e temperatura negativa do terminal
Medição de alta precisão	Erro de medição de resistência interna tão baixo quanto 1%
Teste de resistência interna da bateria	Medição periódica automática da resistência interna de cada bateria controlada pelo coletor
Design de baixo consumo de energia	Entrada manual no modo de baixo consumo de energia, o módulo S consome corrente da bateria até 0,5mA
Design anti-bloqueio	Design anti-interferência alto, pode bloquear a interferência de ondulação de UPS de alta frequência e alta potência
Protocolo de comunicação	Protocolo MODBUS-RTU
Método de instalação	Montagem por amarração ou montagem adesiva
Luz indicadora	Luzes LED vermelhas e verdes, luz verde como luz de energia, luz vermelha como luz indicadora

Parâmetros técnicos	Descrição
Ambiente de Trabalho	Temperatura operacional: -10°C~50°C Umidade relativa: 5%~95% Intensidade da pressão atmosférica: 80~110kPa
Capacidade de gerenciamento	Um módulo S monitora uma bateria
Escopo de monitoramento	Bateria de 2V, 6V, 12V com capacidade inferior a 3000AH
Faixa de medição e precisão	Conteúdo de medição	Escopo	Precisão
	Tensão única	2V, 6V, 12V	±0,1%
	Resistência interna única	50~65535uΩ	(Resolução) 1uΩ
	Temperatura negativa	-5℃~+105℃	±1°C
Requisitos de energia	Diretamente da bateria monitorada, módulo 2V operação normal da corrente de absorção de 10mA, o o máximo não é superior a 13mA, 6V, 12V operação normal do módulo da corrente de absorção de 5mA, o máximo não é superior a 7mA, a consistência da corrente de absorção de módulos diferentes é muito alta
Proteção	Circuito de medição e circuito de potência com dois níveis de proteção, com proteção de conexão reversa e opto-isolamento
Interface de comunicação	Porta UART, suporte ao protocolo MODBUS
Tensão suportável de isolamento	2.000 VCA
Peso	90g
