Medidor de energia multicanal na Holanda

01 Visão geral do projeto

À medida que a energia fóssil global (petróleo e carvão) se aproxima do esgotamento, a poluição está se tornando cada vez mais séria e o clima está esquentando, etc., muitos países e regiões ao redor do mundo emitiram sucessivamente regulamentos e políticas, que promoveram o desenvolvimento da indústria fotovoltaica.

No entanto, devido ao grande número e concentração de circuitos de monitoramento FV, um grande número de espaço da sala de distribuição de energia está ocupado.

O medidor de energia multicanal Acrel possui um alto nível de integração. Um único módulo pode monitorar 48 circuitos e, ao mesmo tempo, também pode ser combinado com o módulo de aquisição de chave para realizar o monitoramento do circuito do sistema fotovoltaico.

02 Resumo do Projeto

Uma empresa de sistemas fotovoltaicos na Holanda que fornece sistemas fotovoltaicos para uma ampla variedade de edifícios.

No sistema de monitoramento PV do cliente, a situação atual de mais de 300 loops precisa ser monitorada ao mesmo tempo. Esses loops estão centralizados na sala de distribuição. Para coletar informações de forma mais eficaz, o cliente opta pelo produto AMC16Z-FAK48, de forma a completar o monitoramento do circuito sem adicionar gabinetes.

03 Introdução do produto: Módulo de aquisição multi-loop da série AMC16Z

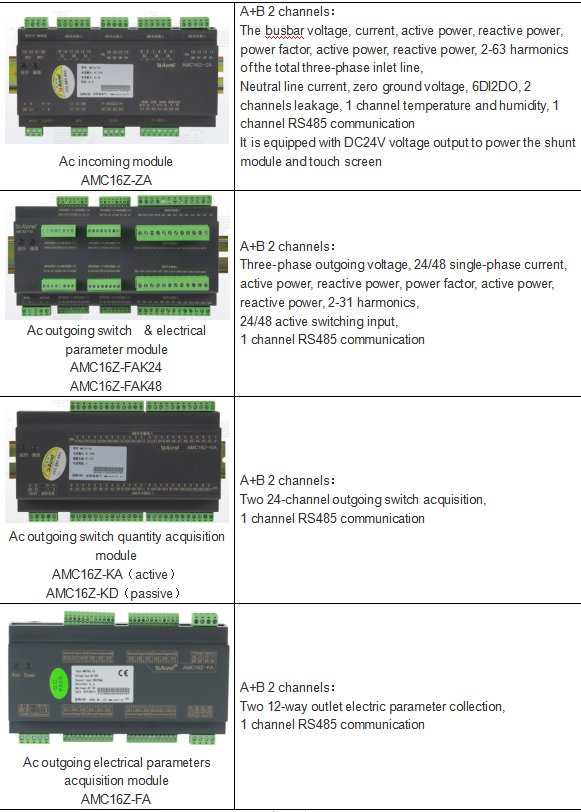

3.1. Rede AC

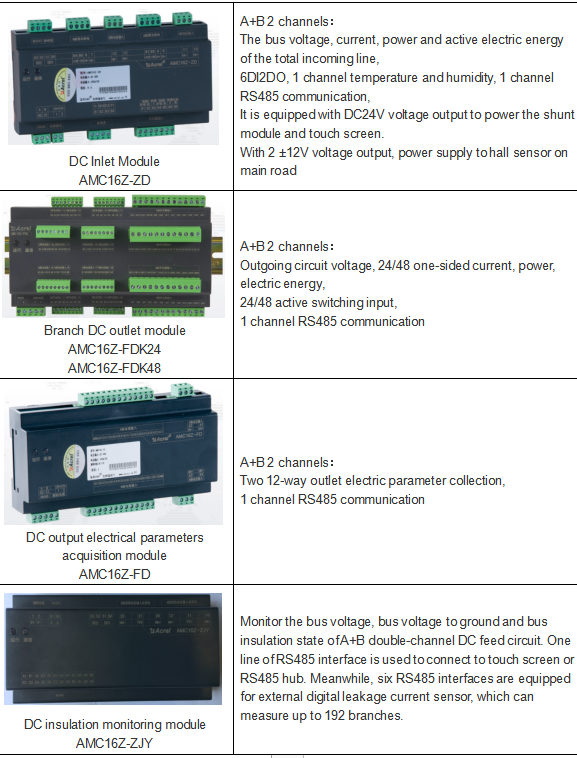

3.2. Rede DC

04 Solução de rede

4.1 Solução de rede AC

4.2 Solução de Rede DC

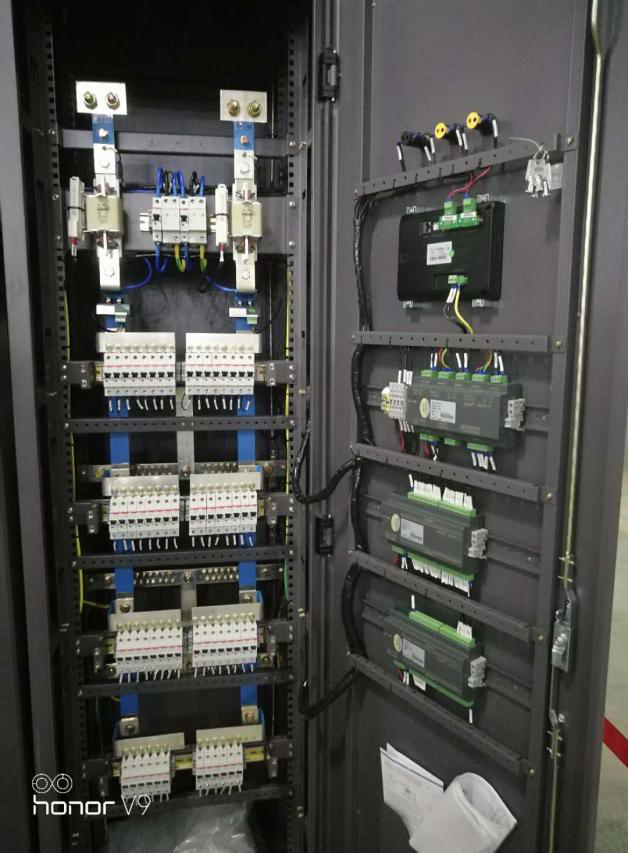

05 Amostra de Instalação
