Módulo coletor de monitoramento on-line de bateria ABAT100-HS

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ABAT100-HS
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Local de Origem:China

Aplicação: Monitoramento de bateria

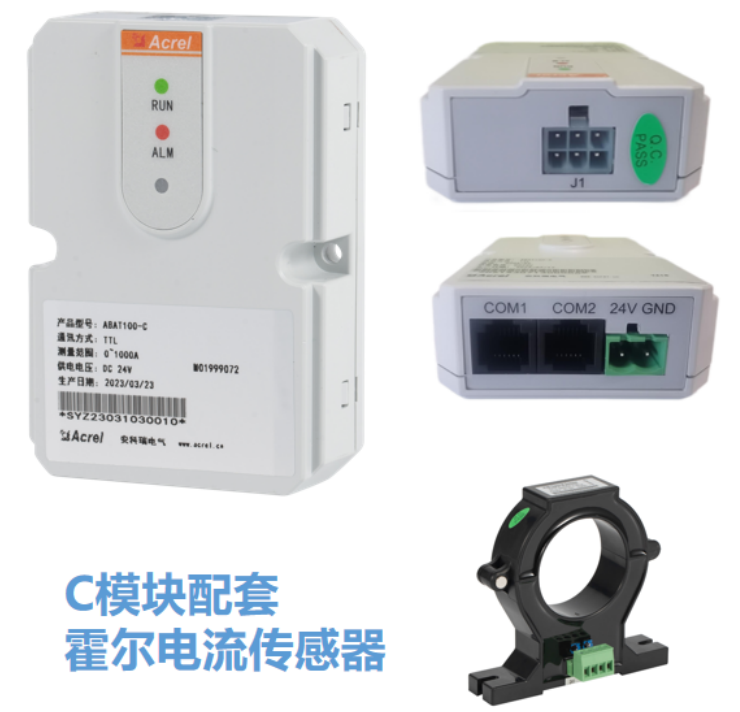

O sistema de monitoramento on-line de bateria da série Acrel ABAT100 pode fornecer informações de operação da bateria, como tensão, resistência interna e temperatura interna, incluindo SOC e SOH, e pode fornecer aviso antecipado e equalização de bateria para baterias com falha para garantir o tempo de backup da bateria e prolongar a vida útil da bateria. O sistema possui funções de monitoramento e é de fácil instalação, manutenção e acesso. O sistema consiste principalmente em módulo de monitoramento de bateria única ABAT100-S, módulo de monitoramento de bateria de grupo ABAT100-C, módulo coletor ABAT100-HS e tela sensível ao toque, etc. O alarme e os dados em tempo real podem ser consultados e os parâmetros podem ser definidos através da tela sensível ao toque, e a plataforma de monitoramento pode ser selecionada para realizar o gerenciamento centralizado em rede.

Descrição do produto

O módulo coletor ABAT100-HS é usado como um módulo de gerenciamento para um grupo de baterias para ler os dados de monitoramento da bateria do submódulo frontal de monitoramento de bateria única e analisar e processar os dados, o que pode estimar a capacidade restante de cada bateria e de todo o grupo de baterias. Os parâmetros de operação podem ser definidos diretamente combinando com a tela sensível ao toque, e os dados coletados podem ser visualizados diretamente. O módulo coletor salvará automaticamente os principais dados da bateria periodicamente e pode ser enviado para o sistema de monitoramento de terceiros através da porta RS485, suportando o protocolo MODBUS. Um módulo coletor gerencia um grupo de baterias e o número máximo de módulos gerenciáveis é 120.

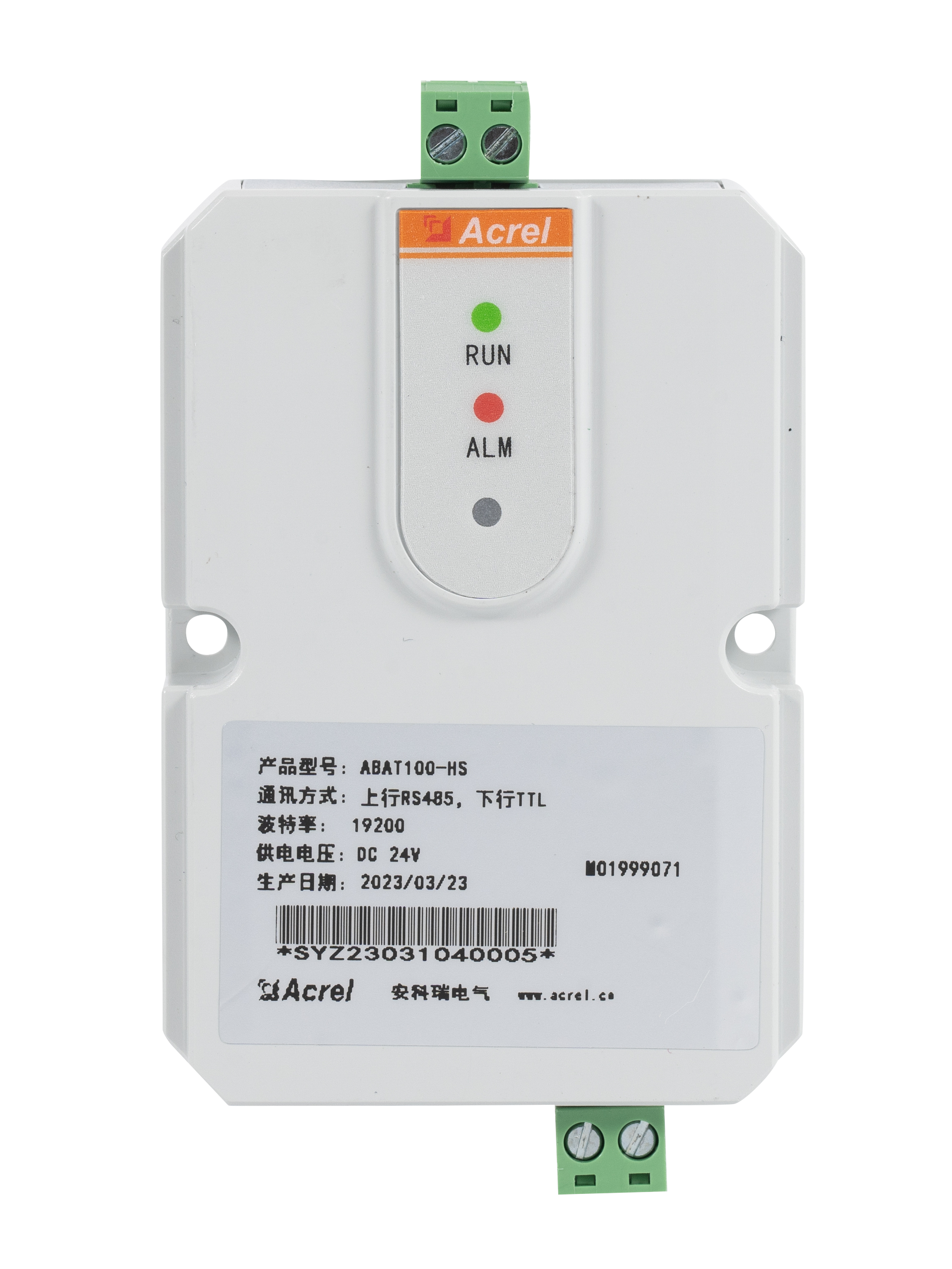

Módulo coletor ABAT100-HS

Módulo Coletor ABAT100-HS

Entrada DC24V

Um para gerenciar um grupo de baterias

Até 120 baterias em um grupo

Porta RS485, suportando protocolo MODBUS

Exibição

dimensão

Parâmetro

Função	Descrição
Exibição	Exibição de dados em tempo real, gráficos, exibição de histograma
Dados históricos	Consulta e exportação de histórico de operação de equipamentos, registros de carga e descarga e monitoramento de eventos
Configuração de parâmetros	Fornece funções básicas de gerenciamento de informações
Protocolo de comunicação	MODBUS-RTU
Modo de alarme	Alarme sonoro e visual local, alarme indicador, alarme SMS, etc.
Estimativa de capacidade	Grupo de baterias SOC, estimativa de SOH; SOC de bateria única, estimativa de SOH
Inspeção regular	Julgamento inteligente do estado atual e emissão automática de comandos de teste
Luz indicadora	Luzes LED vermelhas e verdes, luz verde como luz de energia, luz vermelha como luz indicadora

Parâmetros técnicos	Descrição
Ambiente de Trabalho	Temperatura operacional: -10°C~50°C Umidade relativa: 5%~95% Intensidade da pressão atmosférica: 80~110kPa
Capacidade de gerenciamento	Um coletor pode monitorar um máximo de 120 baterias
Tipo de alarme	Sobrecarga/descarga de tensão de grupo, sobrecarga/descarga de tensão única, sobrecarga/descarga de corrente, alta resistência interna de unidade única, comunicação anormal, etc.
Fonte de alimentação	DC24V
Proteção	Com proteção contra sobretensão e curto-circuito
Interface de comunicação	Com porta de comunicação RS485, suporte MODBUS/RTU
Tensão suportável de isolamento	2.000 VCA
Método de instalação	Montagem por amarração ou montagem adesiva
Peso	90g
