ADF400L Multi Circuit DIN Rail Energy Meter

O medidor de energia elétrica de vários usuários da série ADF400L pode atingir a medição de acesso direto de até 12 três ou 36 fases ou 12 medidas de acesso a indutor mútuos tripícles, um híbrido de acesso direto e acesso mútuo do indutor através do método de medição de combinação de módulos.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ADF400L
Marca do Produto:
ACREL

Download

Manual do ADF400L

Descrição do produto

Visão geral

Marca: Acrel	Local de origem: China	Certificado: CE
Aplicação ： Comunidades, Escolas, Empresas

ADF400L Series Multiususer Electric Energy Meter

O medidor de energia elétrica de vários usuários da série ADF400L pode atingir a medição de acesso direto de até 12 três ou 36 fases ou 12 medidas de acesso a indutor mútuos tripícles, um híbrido de acesso direto e acesso mútuo do indutor através do método de medição de combinação de módulos.

型号描述

Descrição do produto

Medidor de energia de circuito múltiplo (1)

Método de exibição:LCD （CAMPO)

Medição de energia:

Medição de energia ativa （para a frente e reversa），

Medição de potência reativa （para a frente e reversa)

Medição de eletricidade:

Tensão, corrente (corrente de sequência zero), fator de potência, frequência, potência ativa, potência reativa, poder aparente

Função harmônica:

Conteúdo harmônico total, conteúdo sub-harmônico (2 ～ 31 vezes)

Medidor de energia de circuito múltiplo (2)

Tdesequilíbrio da fase hree:

Tensão e desequilíbrio atual

Di/do:

Módulo Principal 2di2do

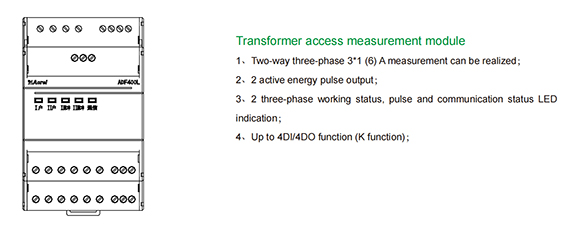

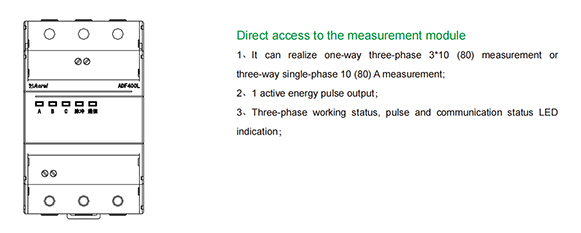

Acesso ao transformador ao módulo escravo 2di4do (acesso direto ao módulo escravo sem)

Instruções de LED:

Indicação da luz de pulso

Comunicação:

Comunicação infravermelha

A interface RS485 (módulo principal) suporta Modbus

Poder histórico:

Eletricidade histórica em dezembro passado

Mostrar

Parâmetro

Parâmetro técnico		Adf400l- □ h □ s □ d (y)- □
Poder auxiliar	Tensão	Fonte de alimentação trifásica 3*220V/380V (para fonte de alimentação monofásica, Terminais de curto-circuito 1, 2 e 3 no instrumento)
Poder auxiliar	Consumo de energia	≤10w
Entrada de tensão	Tensão nominal	3 × 220/380V 、 3 × 57,7/100V 、
Entrada de tensão	Frequência de referência	50Hz
Entrada atual	Corrente de entrada	3 × 1 (6) a (acesso ao transformador de instrumentos), 3*10 (80) (acesso direto)
Entrada atual	Corrente inicial	1 ‰ ib
Medindo desempenho	precisão da medição	0,5s de nível
Medindo desempenho	Precisão do relógio	≤0,5s/d
Pulso	Saída de pulso	Cada módulo de medição trifásica tem 1 pulso de energia ativa
	Largura do pulso	80ms ± 20ms
	Pulso constante	3 × 1 (6) uma especificação 6400 IMP/KWH
Trocar	Módulo Principal	Módulo principal 2di+2do ， Entre eles, DI é uma entrada de contato seco
Trocar	Módulo de escravos	Módulo de escravos de acesso ao transformador 4di+4do ， Entre eles, DI é de 220V Entrada de contato úmido
Comunicação	Interface infravermelha	Comunicação infravermelha
	RS485 interface	Modbus-rtu
	Interface Ethernet	Modbus-tcp 、 tcp/ip
Arredores	temperatura	Temperatura operacional: -20 ℃ ~+60 ℃ ，， Temperatura de armazenamento ： -30 ℃ ~+70 ℃
	umidade	≤95%rh ， sem condensação, sem local de gás corrosivo
	altitude	≤2000m
