ADL400 Medidor de energia trifásico montado em trilho

● AC 3 × 220 / 380V, 3 × 380V, 3 × 57,7 / 100V, 3 × 100V
● 3 × 1 (6) A, 3 × 10 (100) a
● RS485 (Modbus-RTU)
● Definir parâmetros.
● Display LCD.
● KWh Class 0.5
● DIN 35 mm
Status de disponibilidade:
  • Adl400.
  • ACREL

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE / MID

O medidor eletrônico Três fase ADL400 é usado principalmente para medir a energia ativa três fase em redes de baixa tensão. Também pode medir a tensão, corrente, energia e outros parâmetros de eletricidade. Ele é equipado com multi tarifa, saída de pulso, função de comunicação padrão RS485, que é conveniente para os usuários monitorar, coletar e gerenciar o consumo de eletricidade.


Pode ser instalado com flexibilidade na caixa de distribuição para realizar a medição de energia elétrica do sub-item, estatísticas e análise de diferentes áreas e diferentes cargas.O medidor atende aos requisitos técnicos relacionados do medidor eletrônico nos padrões IEC62053-21, IEC62053-22.


Descrição do Produto

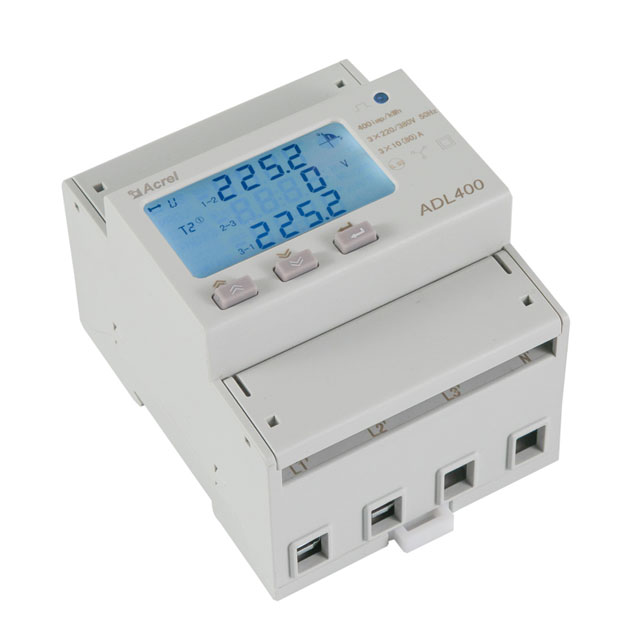

Medidor de energia três fase

Precisão

KWh: Class0.5s.

Frequência

45 ~ 65Hz

Fonte de alimentação (auto-suprimento)

154 ~ 264VAC.

Saída de pulso

KWh

Consumo de entrada:

<1Va.



Medidor de energia do trilho adl400 din

Dimensão (l * w * h)

90 * 72 * 65mm

Instalação

DIN 35 mm.

Relógio

Erro ≤0.5s / d

Corrente inicial

0.01A / 0.001A.

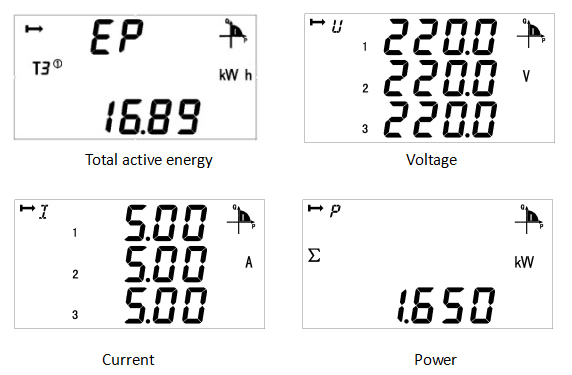

tela de LCD


tela de LCD

Fiação


指示.

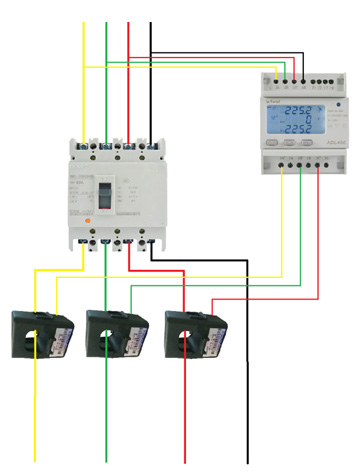

Conecte via CT.

Conecte via CT.

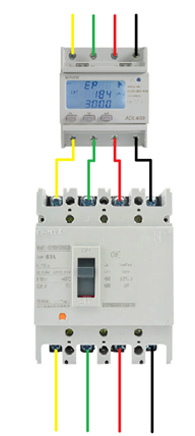

Conecte-se diretamente

Conecte-se diretamente

Parâmetro

Dimensão


dimensão


Parâmetro


Especificação

3 fios de fase 3, 3 fios de 4 fósforos

Voltagem

Voltagem de referência

3 × 100V, 3 × 380V, 3 × 57,7 / 100V, 3 × 220 / 380V

Consumo <10VA (fase única)

Classe de precisão

Erro ± 0,2%

Atual

Corrente de entrada

3 × 1 (6) a, 3 × 10 (80) a

Consumo <1VA (corrente nominal da fase única)
Classe de precisão Erro ± 0,2%

Poder

Ativo, Reactivo, Potência aparente, erro ± 0.5℅

Frequência

45 ~ 65Hz (erro ± 0,2%)

Performance de medição Energia

Energia ativa (classe de precisão: 0,5, 1)

Energia Reactiva (Precisão Classe 2)

Precisão do relógio Erro≤0.5s / D.

Sinal de dígito

Saída de pulso de energia

1 saída de fotocuplador ativo

Pulso Largura do pulso 80 ± 20ms.
Constante de pulso 1000impkwh, 10000imp / kWh (corresponde com a corrente básica)
Comunicação

Interface e comunicação

Rs485: Modbus RTU

Gama de endereço de comunicação

Modbus RTU: 1 ~ 254

Taxa de transmissão

1200bps ~ 19200bps.

Contorno L * w * h (mm) 90 * 72 * 65
Ambiente Temperatura

Operando: -25 ~ 55 ℃

Armazenamento: -40 ~ 70 ℃

Umidade ≤95% (sem condensação)
Altitude <2000m.

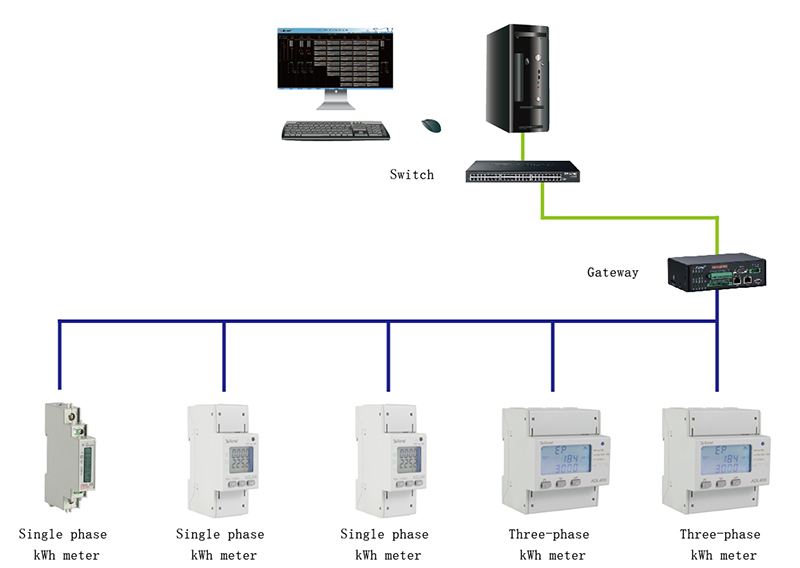

Conexão típica

Conexão típica
