AMC96L-E4 / KC Medidor de energia CA trifásico

● Medidas verdadeiras RMS

● Thd com 2-31st harmônicos

● log max / min com timestamp

● Interno opcional 4DI & 2DO ou 2DI & 2DO & 2AO

● Padrão de uma saída de pulso de energia

Status de disponibilidade:
  • Amc96l-e4 / kc
  • ACREL

Download

Manual de AMC96L-E4 / KC:Manual de AMC (II) -E4KC Power Meter.pdf

CE de AMC96L-E4 / KC:CE de AMC96L-E4KC.PDF

Descrição do Produto

Visão geral
Marca: Acrel. Lugar de origem: China Padrões: CE, IEC

A Série AMC Intelligent Power Collection e o dispositivo de monitoramento é um medidor inteligente projetado para necessidades de monitoramento de energia dos sistemas de energia, empresas industriais e mineiras, utilitários e edifícios inteligentes.

Ele integra a medição de parâmetros de energia (como fase de sigle ou corrente de três fase, tensão e energia ativa). Poder, potência reativa, potência aparente, frequência, fator de potência e monitoramento de energia e gerenciamento de avaliação. Ao mesmo tempo, tem uma variedade de funções de interface periférica para os usuários escolher: com a interface de comunicação RS485, o protocolo Modbus-RTU pode atender às necessidades do gerenciamento de rede de comunicação; A saída analógica de 4-20mA pode corresponder a parâmetros elétricos medidos, atender a DCS tais requisitos de interface; Com a saída de entrada e saída de relé pode perceber a função de \"sinal remoto \" e \"controle remoto \" do interruptor do disjuntor de circuito. Interface de exibição do LED / LCD de brilho, configuração de parâmetros e controle através de botões, ideais para o tempo real sistemas de monitoramento de energia. Pode substituir diretamente os transmissores de energia convencionais e instrumentos de medição. Como um componente inteligente, digital de instruções front-end, o instrumento foi amplamente utilizado em vários sistemas de controle, sistemas SCADA e sistemas de gerenciamento de energia.


Descrição do Produto

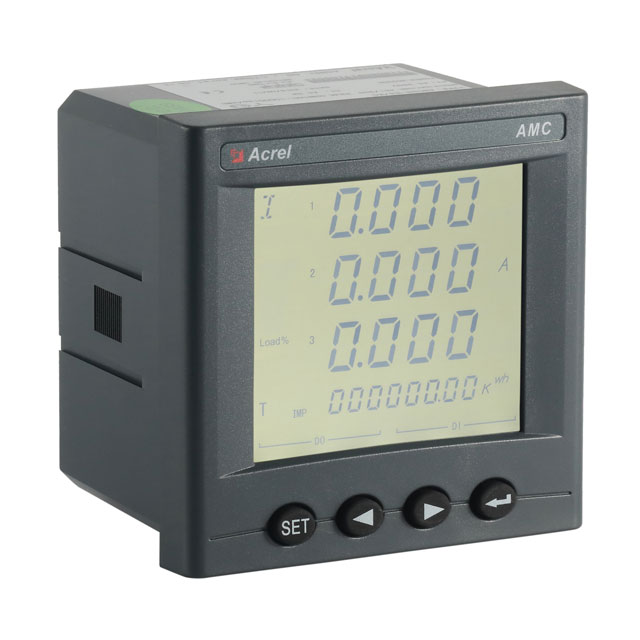

Medidor de energia montado no painel

Precisão

Energia ativa: classe 0,5

Frequência

Faixa: 45-65Hz.

Fonte de alimentação auxiliar.

AC / DC 85 ~ 265V

Saída de pulso

1600-160000IMP / KWh

Consumo

Tensão: consumo de energia <0,5VA;
Corrente: consumo de energia <0,5VA;
Fonte de alimentação auxiliar: consumo de energia≤10VA

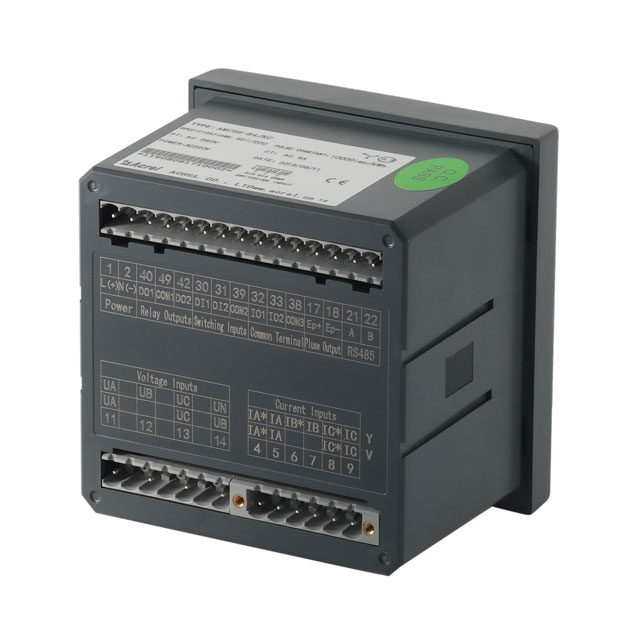

Medidor de energia montado no painel
Instalação
Painel montado
Dimensão (l * w * h)
Tamanho do painel (L × W): 96 * 96mm
Recorte (L × W): 92 * 92mm
Habitação (L × W × h): 90 * 90 * 77,8mm
Retransmissão
DC 30V / 3A AC 220V / 3A
Consumo
0,2%

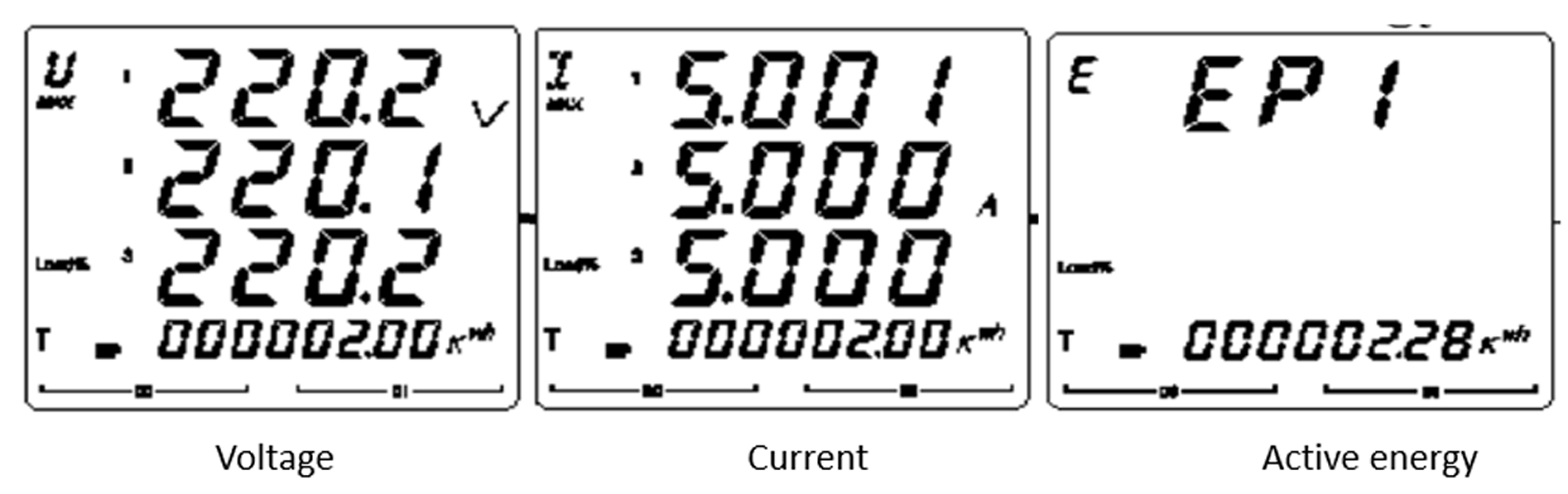

tela de LCD


AMC96.

amc96-1

Parâmetro

Dimensão


Forma

Painel

Habitação Cortar fora

Unidade: mm

Largura altura Largura altura profundidade Largura altura
Praça 48 48 * 48. 44 * 44 * 93 45 * 45.
72 quadrado 75 * 75. 66 * 66 * 94.3 67 * 67.
96 quadrado 96 * 96. 90 * 90 * 77.8 92 * 92.

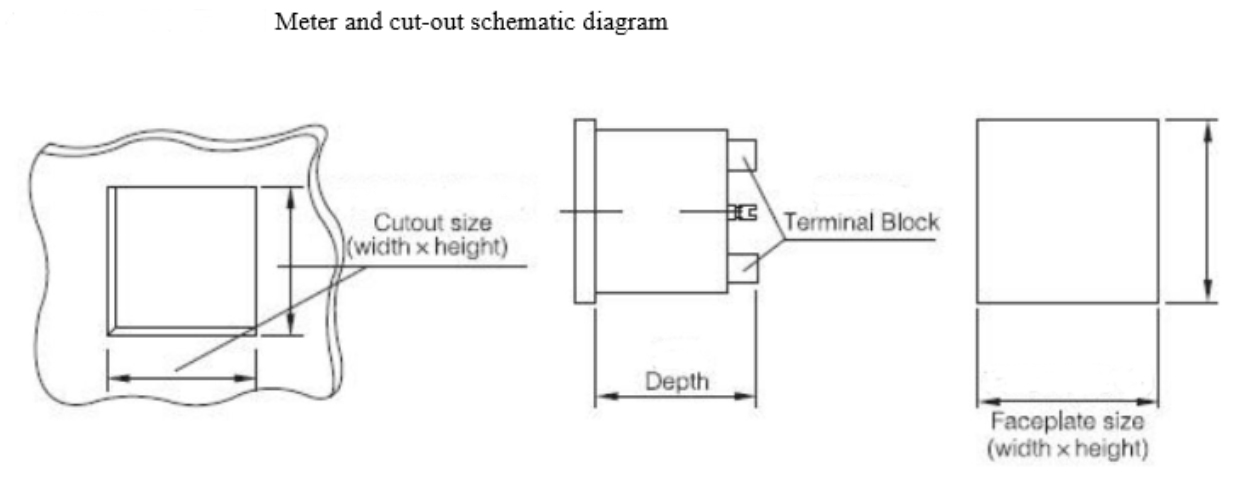

cutout


instalação

Quando instalar o medidor, solte o parafuso de bloqueio do suporte de fixação, remova o suporte de fixação, insira o instrumento no orifício de montagem, instale o suporte de fixação e aperte o parafuso para fazer o instrumento ser firmemente instalado sem soltar o aperto de fixação. instalação.

Parâmetro


Entrada Conexão 3p3w, 3p4w.

Frequência

45-65hz.

Voltagem

Avaliação: AC100V, 400V

Sobrecarga: 1.2 dobre a classificação, 2 vezes classificação para 1second
Consumo de energia: <0,5VA

Atual

Avaliação: AC1A, 5V

Sobrecarga: 1.2 dobre a classificação, 2 vezes classificação para 1second

Consumo de energia: <0,5VA

Saída

Energia elétrica

Modo de saída: Pulso de foto-acoplador aberto

Pulso constante: 10000.40000.160000imp / kwh

Comunicação

RS485, Modbus-RTU,Banda: 1200 ~ 38400

Fonte de energia

Alcance de voltagem

AC / DC.85 ~ 265V.

Consumo de energia

≤ 10Va.


Conexão típica

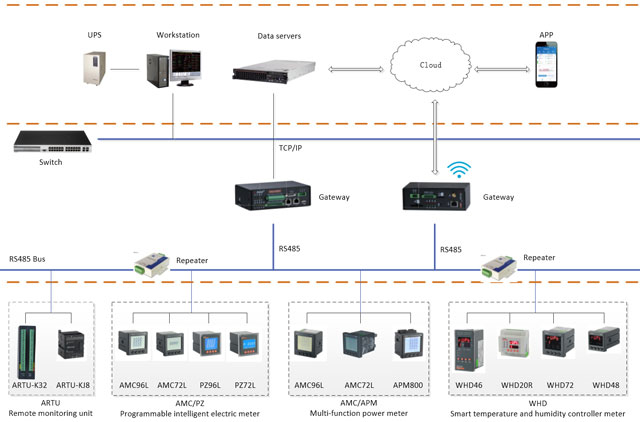

Sistema de gerenciamento de energia
