Aplicação do sistema de gestão de energia no Cadillac

01 Visão geral do projeto

Este projeto está localizado em Pudong, Xangai. O objetivo deste sistema é monitorar o consumo de energia da oficina de pintura em tempo real, como eletricidade, água industrial, água fria, água quente, gás natural, ar comprimido, etc., e medir e analisar o consumo de energia de a oficina de acordo com a linha de produção, fluxo de processo, equipe de produção e finalidade, de modo a realizar a classificação e subitem análise estatística do consumo de energia da oficina e realizar a produção da oficina Avaliação do uso de energia da linha, uso de energia da seção de processo avaliação, avaliação do uso de energia da equipe, de modo a realizar o gerenciamento refinado da oficina.

02 Escopo do Projeto

O sistema de consumo de energia monitora os instrumentos multifuncionais da Acrel na sala de distribuição, 34 conjuntos de medidores de vazão (medidores de gás), 9 medidores de calor, 30 medidores de resfriamento, 14 medidores de água industriais e 30 conjuntos de medidores de vazão (ar comprimido).

03 Desafio do Projeto

1. O projeto inclui a seleção de vários instrumentos de medição e a integração da comunicação;

2. Coordenar com as partes interessadas a instalação e construção de vários instrumentos no local;

3. O tempo de instalação do projeto é urgente, o que requer um planejamento muito razoável e preciso;

4. Risco de segurança na reconstrução do gasoduto;

5. Requisitos de personalização das funções do sistema.

04 Solução

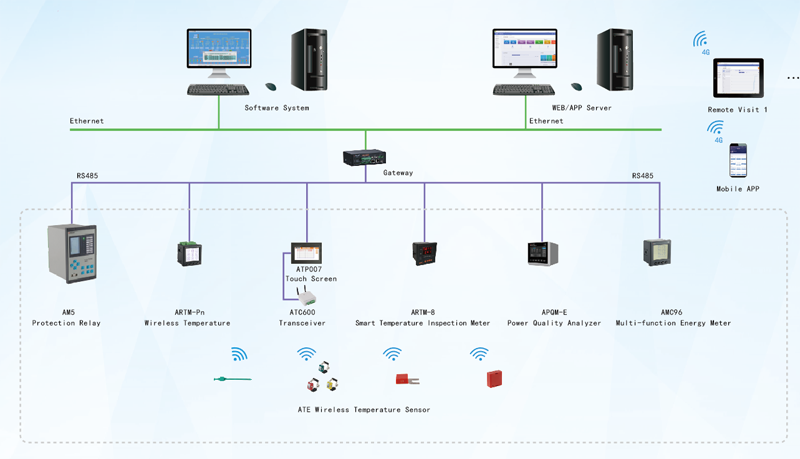

Neste projeto, nossa empresa fornece o sistema de gerenciamento de consumo de energia Acrel-5000. Todo o sistema adota uma estrutura de rede em anel e realiza um projeto de redundância térmica de máquina dupla a partir da camada de aquisição, camada de transmissão e camada de gerenciamento. Ele pode realizar a exibição interna da oficina e fazer upload dos dados para a plataforma de gerenciamento de energia da planta.

As principais funções de monitoramento do sistema são as seguintes:

Visor de consumo de energia abrangente: ele reflete o consumo de energia abrangente de cada categoria de consumo de energia da oficina no ano atual e convertido em carvão padrão,

Comparação de consumo de energia: reflete o consumo de energia e comparação, percentual de crescimento e valor adicionado de uma determinada categoria de consumo de energia no mesmo dia e no mesmo período de ontem, no mesmo período do mês atual e no mês anterior, no mesmo período do ano atual e no ano passado.

Modo de exibição: o consumo de energia diário, mensal, semanal, trimestral e anual da estrada secundária pode ser contado e os dados estatísticos podem ser exibidos por gráfico de barras, gráfico de linha de ponto, gráfico de acumulação, gráfico de pizza e outros gráficos.

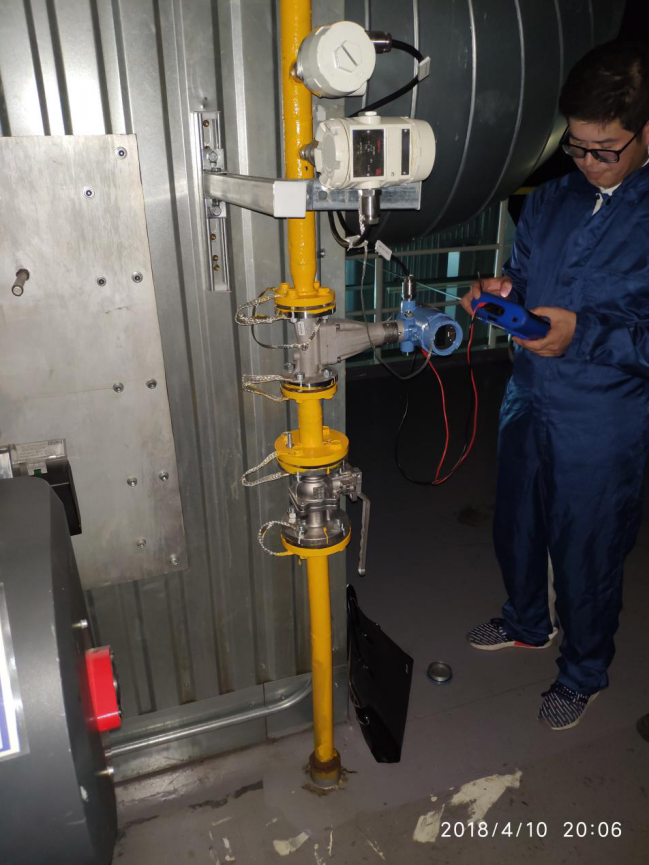

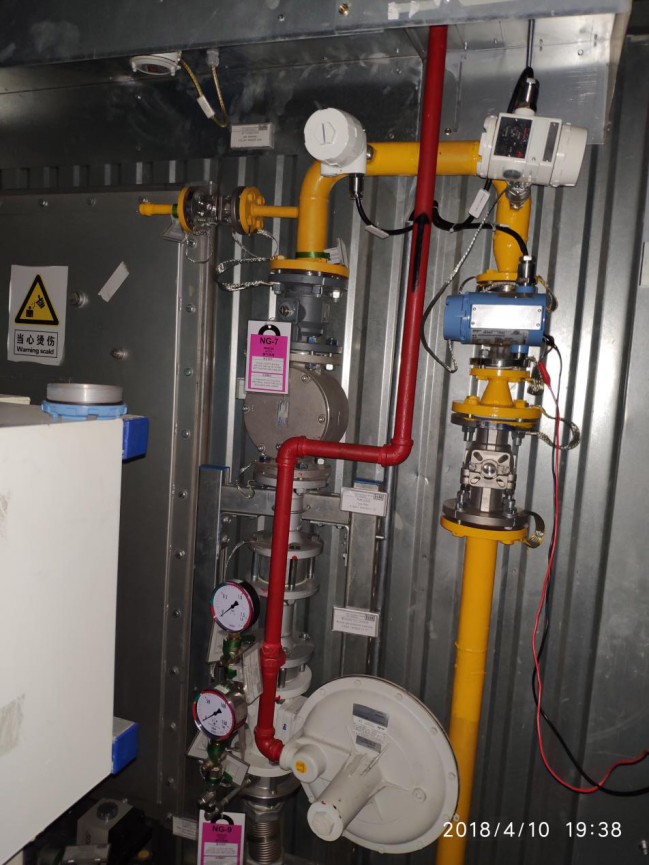

05 Fotos no local
