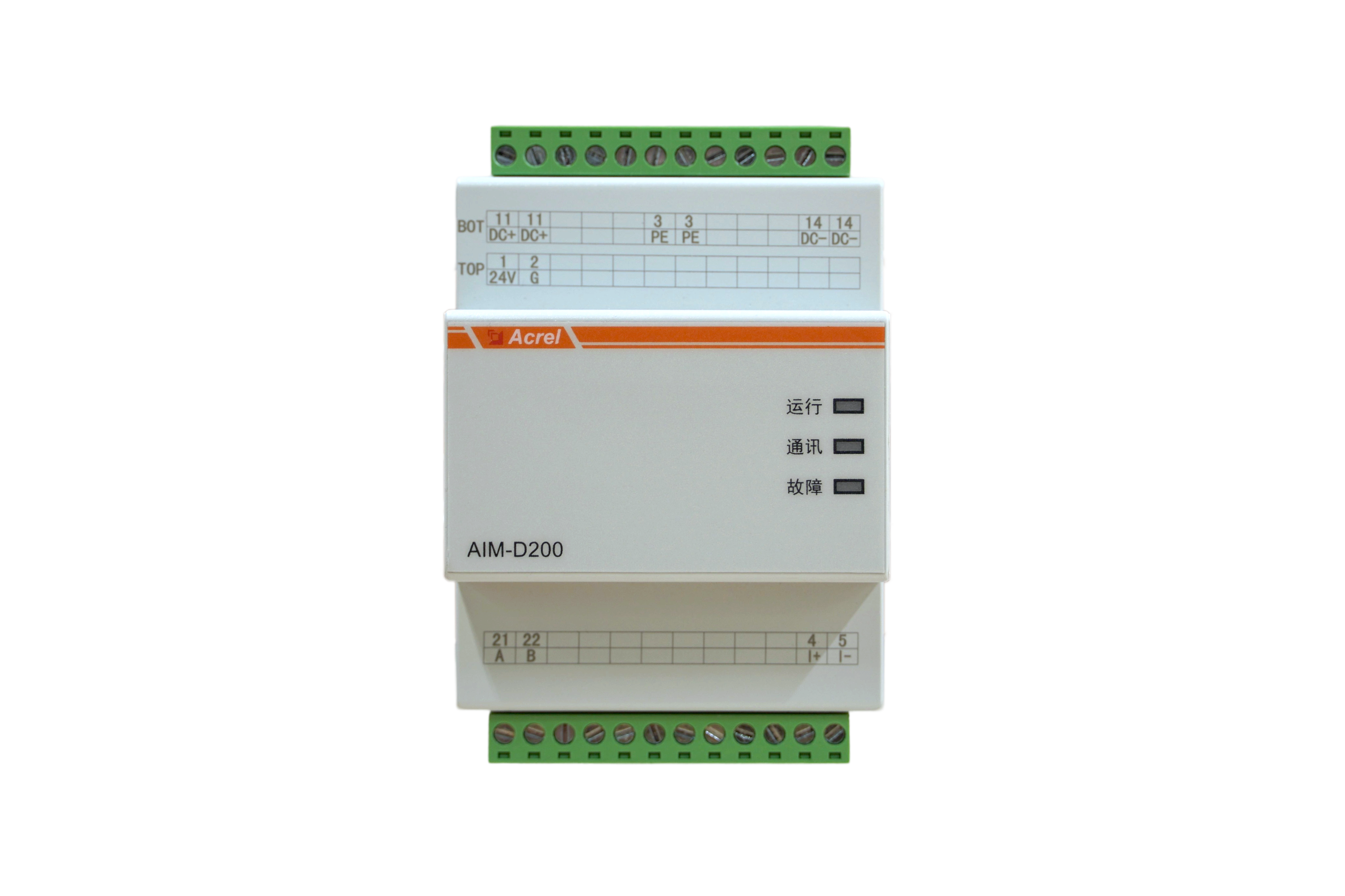

Monitor de isolamento DC AIM-D200-CAI

O monitor de isolamento DC AIM-D200-CAI pode ser usado em sistemas de 100 ~ 1000 V DC para monitoramento on-line da resistência de isolamento dos pólos positivo e negativo de um sistema DC não aterrado. Quando a resistência de isolamento for inferior ao valor definido, será enviado um sinal de aviso ou alarme.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
AIM-D200-CAI
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Lugar de Origim:China

Aplicação: Carregador EV

Com o desenvolvimento da indústria, muitos equipamentos elétricos e equipamentos de fábrica são alimentados por sistemas DC, e os pólos positivo e negativo do sistema DC não são aterrados. Para sistemas de distribuição de energia não aterrados (IT), a resistência de isolamento deve ser monitorada para garantir a operação segura do sistema de alimentação.

O monitor de isolamento DC AIM-D200-CAI pode ser usado em sistemas de 100 ~ 1000 V DC para monitoramento on-line da resistência de isolamento dos pólos positivo e negativo de um sistema DC não aterrado. Quando a resistência de isolamento for inferior ao valor definido, será enviado um sinal de aviso ou alarme.

O produto é baseado no princípio da ponte desequilibrada, o que evita o problema de que a ponte balanceada não consegue detectar a resistência de isolamento quando há falha à terra nos pólos positivo e negativo.

O produto é projetado principalmente para faixa DC 0 ~ 1000V de monitoramento de isolamento de dispositivo de carregamento de veículos elétricos, mas também pode ser aplicado em armazenamento de energia DC, tela DC de subestação, sistema de fonte de alimentação UPS, sistema DC fotovoltaico e outro sistema DC de rede elétrica DC.

Especificações

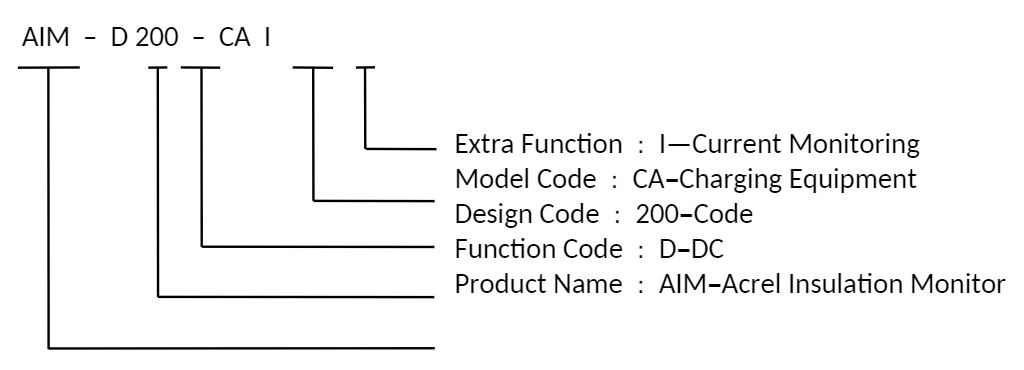

AIM-D200-CAI

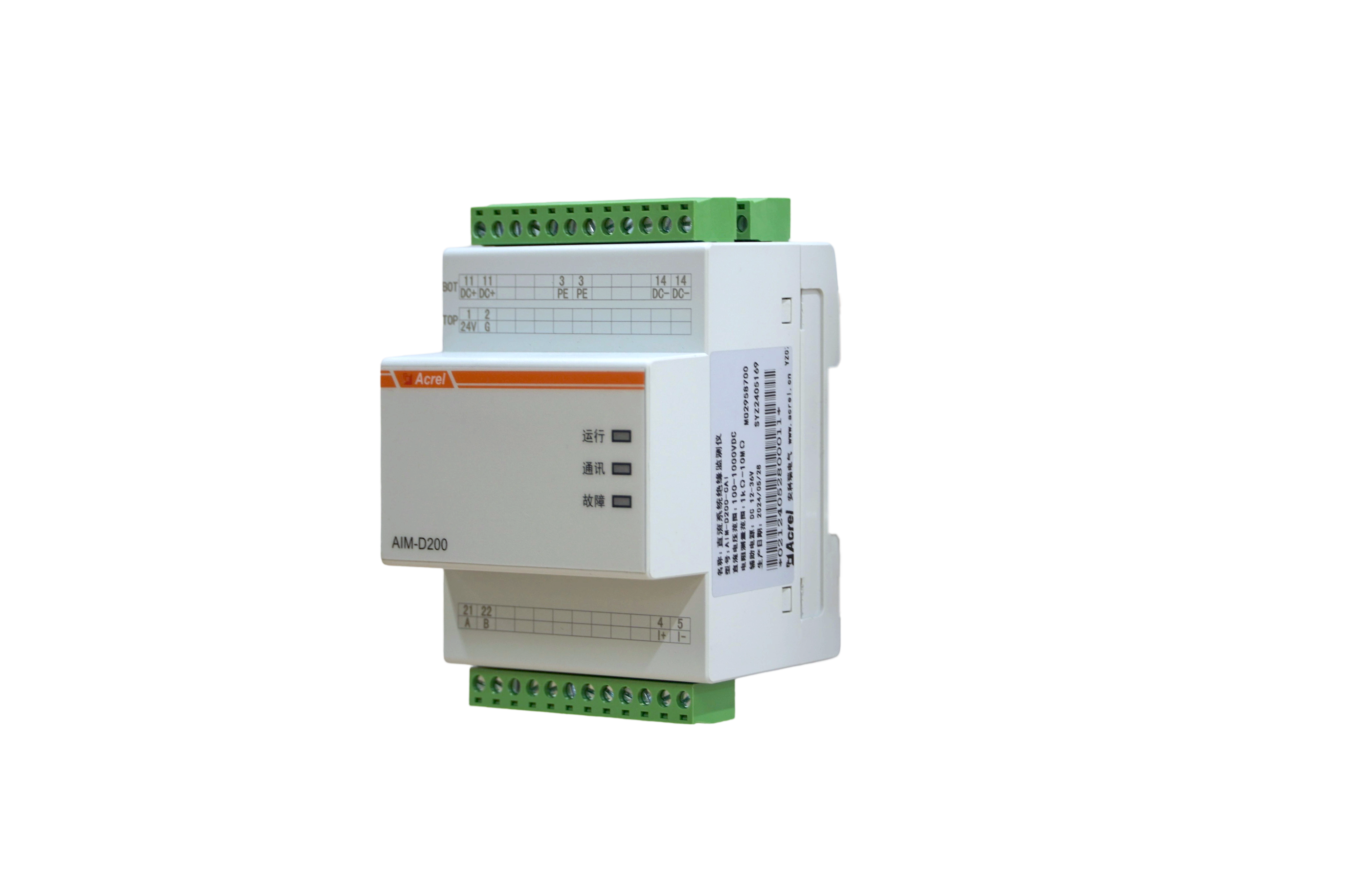

Monitor de isolamento DC AIM-D200-CAI

Monitoramento de resistência

Monitoramento de tensão

Atual monitoramento

LED indicação

Função de comunicação

Instalação de trilho guia

Terminais plugáveis

Parâmetro

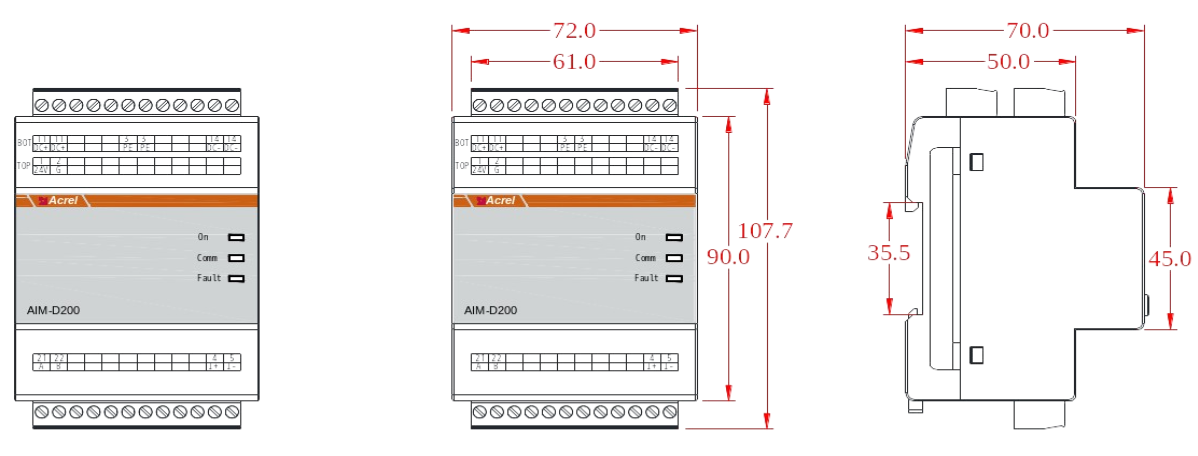

Dimensão

Dimensão AIM-D200-CAI

Parâmetro

Itens		Parâmetro Técnico
Fonte de alimentação auxiliar		CC 12~36V
Máx. Consumo de energia		≤6W
Monitoramento de Tensão	Faixa de tensão	CC 100~1000V
Monitoramento de Tensão	Precisão de medição	Classe 2
Monitoramento Atual	Monitoramento Atual	Selecione a conexão shunt de acordo com o moeda avaliada
Monitoramento Atual	Precisão de medição	Classe 0,5
Monitoramento de Isolamento	Faixa de resistência de isolamento	1kΩ~10MΩ
	Faixa de aviso e alarme	10kΩ~10MΩ
	Precisão	1~10kΩ: ±1k; 10k~500k: ≤5%
	Capacitância de Vazamento do Sistema	≤5μF
	Velocidade de monitoramento de isolamento	500ms/ciclo; 1000ms/ciclo
Método de alarme		Indicador LED
Comunicação		Interface RS485, protocolo Modbus-RTU
Instalação		Instalação em trilho DIN
Nível de proteção		IP30
Meio Ambiente	Temperatura operacional.	-20~+60℃
	Temperatura de armazenamento.	-20~+75℃
	Umidade relativa	<95%, sem condensação
	Altitude	<2000m

Aplicação

Instalação

O monitor de isolamento DC AIM-D200-CAI pode ser instalado no trilho-guia.

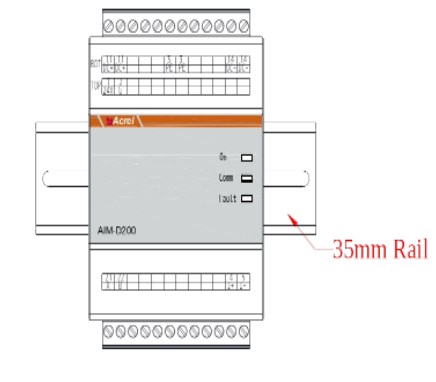

Instalação do trilho guia: Fixe o trilho guia no local de instalação, insira o dispositivo no trilho guia e fixe ambas as extremidades. As dimensões de instalação são mostradas na figura abaixo.

Instalação do AIM-D200-CAI
