Aplicação do sistema de TI médica acrel no Hospital Geral de Luanda, Angola

Abstrato:O diagnóstico e o tratamento em hospitais modernos são inseparáveis ​​de equipamentos médicos avançados, que são inseparáveis ​​de uma fonte de alimentação segura e confiável. Muitas operações costumam durar várias horas e as consequências de uma queda repentina de energia durante a operação são inimagináveis. Ao mesmo tempo, muitos dispositivos médicos tocam ou penetram diretamente nos órgãos humanos. Neste momento, a corrente de fuga muito pequena ameaçará a vida do paciente. Portanto, os padrões nacionais têm requisitos claros, os locais do grupo médico 2 devem ser alimentados por sistema de TI. Este artigo apresenta a aplicação do Sistema Informático Médico Acrel no Hospital Geral de Luanda, Angola.

Palavras-chave:Sistema de TI médico, dispositivo de monitoramento de isolamento, indicadores de alarme.

0 Visão Geral do Projeto

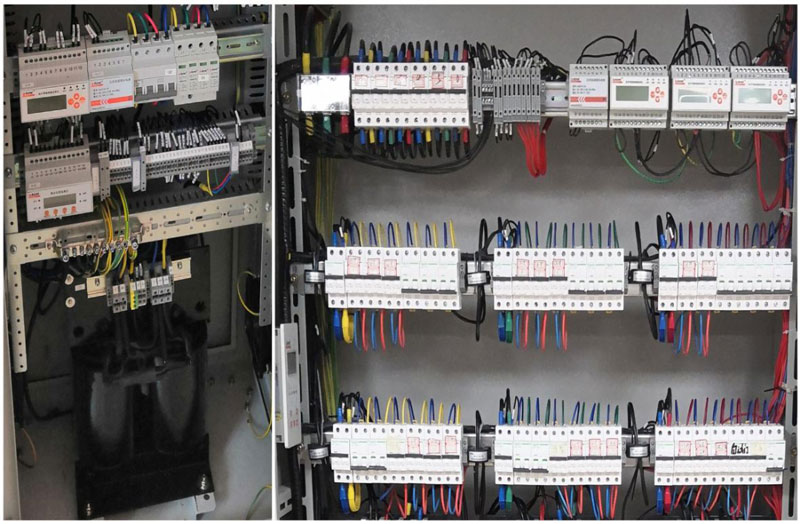

O Hospital Geral de Luanda em Angola é um projeto de reconstrução e expansão do Hospital Geral de Luanda, em Angola, realizado pela China Railway Fourth Bureau. O projeto usa 8 conjuntos de produtos de sistema de TI médico Acrel. Eles são transformadores de isolamento série AITR, transformador de corrente AKH-0.66P26, dispositivo de monitoramento de isolamento série AIM-M, indicador de alarme remoto série AID e fonte de alimentação DC.

1Introdução do sistema de fornecimento de energia isolado médico

O sistema de fornecimento de energia isolado médico deve comutar o sistema de aterramento (sistema TN-S) em sistema não aterrado (sistema de TI) por meio de um transformador de isolamento médico para fornecer energia para equipamentos médicos importantes. O dispositivo de monitoramento de isolamento tem a função de monitoramento de isolamento e o localizador de falha tem a função de localização de circuito de falha.

2 Soluções de sistema de fornecimento de energia isolado Acrel Medical

O sistema de alimentação isolado médico Acrel é adequado para salas de cirurgia, UTI, CCU e outros locais do grupo 2 de médicos, fornecendo alimentação de energia segura e ininterrupta. Inclui principalmente transformador de isolamento série AITR, transformador de corrente AKH-0.66P26, dispositivo de monitoramento de isolamento série AIM-M, indicador de alarme remoto série AID, fonte de alimentação DC, gerador de sinal de teste série ASG e localizador de falha de isolamento série AIL.

3 Solução de fonte de alimentação para locais médicos

3.1 ICU, CCU Ward Distribution Solutions (diagrama de sistema de gabinete elétrico isolado GGF-I8G, por exemplo)

Opção I sem função de localização de falha

Opção II com função de localização de falha

NOTA: Para unidade de terapia intensiva, o indicador de alarme da série AID deve ser instalado no posto de enfermagem para que a equipe médica possa monitorar o status de operação do sistema de alimentação de energia isolado.

3.2 Soluções de distribuição da sala de operação (diagrama do sistema de gabinete elétrico isolado GGF-O8G, por exemplo)

Opção I sem função de localização de falha de isolamento

Opção II com função de localização de falha de isolamento

Nota: 1. Para a sala de cirurgia, o indicador de alarme da série AID deve ser instalado no painel de inteligência dentro da sala de cirurgia ou próximo ao painel de inteligência (instalação montada na parede) para que o pessoal médico possa receber imediatamente uma notificação quando houver falha no fornecimento de energia .

2. Na Opção II, se o número de canais localizados for maior que oito, dois conjuntos de localizadores AIL150 podem ser usados. A combinação pode ser AIL150-8 e AIL150-4 (até 12 canais) ou AIL150 -8 e AIL150-8 (até 16 canais).

4. Conclusão

Após a expansão e reconstrução, o Hospital Geral de Luanda tornou-se o maior hospital de Angola. O sistema de TI médica da Acrel fornece fornecimento de energia seguro e real para hospitais, melhorando efetivamente as condições médicas locais e beneficiando a população local.

Bibliografia

1 、 Dispositivo de monitoramento de isolamento do sistema de TI e sistema de localização de falhas da Acrel.

2 、 IEC60354-7-710 ， Instalações elétricas de edifícios - Parte 7-710: Requisitos para instalações ou locais especiais - Locais médicos.
