Painel de medidor de energia DC montado

O medidor monofásico da série Pz pode medir a energia elétrica, a energia, a tensão, a corrente, a frequência.it tem certificado CE e IEC e a precisão é a classe 0.5.it pode ser instalado na pilha de carregamento rápido DC.
Status de disponibilidade:
  • PZ72L-DE.
  • ACREL

Descrição do Produto

Visão geral
Marca: Acrel. Lugar de origem: China Padrões: CE, IEC

O medidor monofásico da série Pz pode medir direta ou indiretamente a energia elétrica, a energia, a tensão, a corrente e a frequência de uma única fase ou grade de energia de três fases.it não só pode ser usada para exibição local, mas também pode ser conectado com controle industrial equipamento para formar um sistema de medição e controle.


O medidor tem porta de comunicação RS-485, usando o protocolo Modbus-RTU; saída analógica, saída de alarme de relé, entrada / saída de comutação. De acordo com os requisitos diferentes, parâmetros tão assaltáveis, alarme e comunicação podem ser definidos e controlados através das teclas do painel de instrumentos .


Descrição do Produto

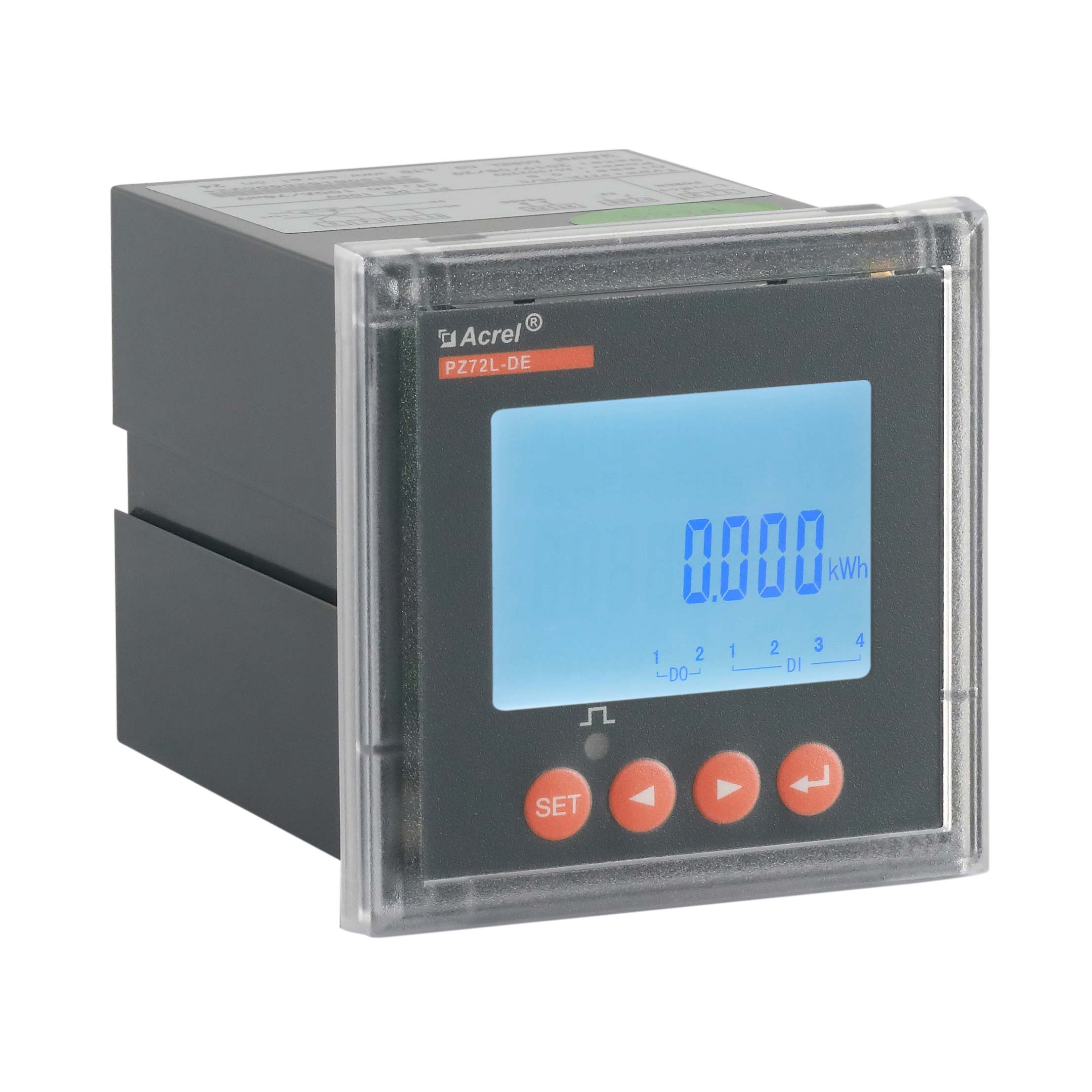

Hg9a9409.


Hg9a9637.



Medidor programável PZ72L-DE

● entrada de tensão DC

Intervalo de entrada: Acesso direto: 0 ~ 100V, 0 ~ 500V, 0 ~ 1000V

Resistência à entrada: ≥6kΩ / v

● entrada de corrente CC

Intervalo de entrada: acesso indireto: 0-2500a (sensor de shunt externo ou hall, o intervalo pode ser definido)

Shunt: 75mv.

Sensor atual do Hall: 0 ~ 20mA, 0 ~ 5V

Consumo de energia: ≤1mw

● Display LCD para medição de corrente de fase única

● Pode funcionar no status normal a 1,2 vezes de carga total e pode continuar o trabalho 1 segundo a 2 vezes de carga total.

Comunicação

Padrão: RS485 (Modbus-RTU)

Exibição

Display LCD, ajuste a potência de multiplicação

Fonte de energia

AC / DC85-265V, DC20-60V

Frequência

50 ~ 65Hz.

Precisão

Energia ativa: classe 0,5

Consumo

Atual: consumo de energia <0.5VA

Instalação

Painel montado

Dimensão (l * w * h)

Tamanho do painel (L × W): 75 * 75mm
Recorte (L × W): 67 * 67mm
Habitação (L × W × H): 66 * 66 * 98mm


Parâmetro

Dimensão


Forma

Painel

Habitação Recortar

Unidade: Mm.

Largura altura Largura altura profundidade Largura altura
48 quadrado 48 * 48. 44 * 44 * 100 45 * 45.
72 quadrado 75 * 75. 66 * 66 * 98 67 * 67.
96 quadrado 96 * 96. 86 * 86 * 92 88 * 88.

cutout


instalação

Quando instalar o medidor, solte o parafuso de bloqueio do suporte de fixação, remova o suporte de fixação, insira o instrumento no orifício de montagem, instale o suporte de fixação e aperte o parafuso para fazer o instrumento estar firmemente instalado sem soltar. instalação.

Parâmetro
Função Medindo Tensão, corrente, energia

Calcular

Eletricidade total atual, energia positiva atual, poder reverso atual

Taxa múltipla

Quatro fusos horários, duas vezes, Quatorze pontos de tempo, quatro taxas múltiplas.

(Apenas suporte PZ72L-DE)

Histórico

Estatísticas de dados.

Últimos 12 meses de eletricidade histórica (electricidade de taxa múltipla). (Somente suporte à PZ72L-DE)

Di, fazer.

O PZ72 possui duas saídas digitais e duas entradas digitais, o PZ96 possui duas saídas digitais e quatro entradas digitais.

DI (coletar e exibir informações de status de chave local, realizar transmissão remota por RS485)

Fazer (saída de relé, pode obter \"controle remoto \" e saída de alarme)

DI: entrada de contato seco, fonte de alimentação interna do medidor, isolamento fotoelétrico

Faça: duas saídas de relé, normalmente de contato aberta, capacidade: 2A / 30VDC ou 2A / 250VAC

Exibição

LCD (o tempo de atraso da luz de fundo pode ser ajustado) ou LED

Comunicação

RS485, meio duplex, isolamento fotoelétrico, Modbus-RTU / DL / T645-07

Banda: 1200/24/4800/9600, infravermelho: 1200

Poder de trabalho

Alcance de voltagem

85 ~ 265VAC / DC, 50 / 60Hz; 20 ~ 60VDC

Consumo de energia

≤2w.

Resistência de isolamento ≥100mΩ.
Freqüência de energia suportam tensão

3KV / 1min (RMS) (entre a postagem de ligação à fonte de alimentação e o posto de ligação de sinal)



em um:
sob um:
