Medidor de energia DC

Medidor de energia DC projetado para estações base de telecomunicações, pilhas de carregamento DC, energia solar fotovoltaica e outras aplicações.
  • Medidor de energia DC
  • ACREL

Descrição do Produto

Visão geral
Marca: Acrel Lugar de origem ¼ da China Standards:CE

Medidor de energia DC com canais de entrada DC duplos, projetado para estações base de telecomunicações, pilhas de carregamento DC, energia solar fotovoltaica e outras aplicações, esta série de medidores pode medir a tensão, corrente, potência e energia direta e reversa e assim por diante no sistema DC.O uso real do site, você pode medir a potência total, mas também medir a energia dentro de um período de tempo especificado.Os resultados do teste podem ser usados ​​para exibição local, mas também com equipamentos de controle industrial, computadores para formar um sistema de medição e controle.


O medidor possui interface de comunicação infravermelha e interface de comunicação RS485, e suporta os protocolos Modbus-RTU e DLT645-97 (07) ao mesmo tempo.O medidor tem saída de alarme de relé e função de entrada digital. Ele pode definir a relação, alarme e comunicação através das teclas do painel do medidor de acordo com diferentes requisitos.O medidor possui registro de evento de switch (protocolo Modbus), registros de programação e configuração de evento (protocolo 645), função de congelamento instantâneo e temporização de dados (protocolo 645), função de registro de valor máximo e mínimo de tensão e potência atual.


Seleção de Produto

HG9A9349

Medidor de energia DC montado em trilho DJSF1352-RN

InstalaçãoDIN 35mm

Classe de precisãoClasse 1

Fonte de alimentação ¼AC / DC85-265V

Comunicação:RS485-Modbus

Faixa de entrada de tensão:

DC 0-1000V (Veja o diagrama de fiação física)

Entrada atual:

Shunt : 0-75mV ;

Hall sensorï ¼š0-20mAã € 4-20mAã € 0-5V,0-10V e assim por diante





Manual do DJSF1352-RN:DJSF1352-RN DC energy meter.pdf

CE do DJSF1352-RN:Certificado CE do medidor de energia DC DJSF1352-RN.


HG9A9409

Medidor de energia CC montado em painel PZ72 (L) -DE

Instalação:

Tamanho do painel (L × W): 75 * 75 mm
Recorte (LÃ — W): 67 * 67 mm
Carcaça (C × L × A): 66 * 66 * 98 mm

Fonte de energia:AC / DC85-265V, DC20-60V

Precisão: Energia ativa: Classe 0,5

Faixa de entrada de tensão:

DC 0-1000V (Veja o diagrama de fiação física)

Entrada atual:

Shunt : 0-75mV ;

Hall sensorï ¼š0-20mAã € 4-20mAã € 0-5V,0-10V e assim por diante



Manual do PZ-DE:Medidor de energia DC inteligente série PZ-DE.pdf

CE de PZ-DE:Certificado CE do medidor de energia DC da série PZ.



DJSF1352 正面

DJSF1352Medidor de energia DC montado na parede

Instalação:montado na parede

112 * 160 * 58 mm

Fonte de energia:DC20-60V ou AC 85-265V

Comunicação:Protocolo RS485-Modbus-RTU e protocolo DLT645-2007

Classe de precisão:Classe 1

Faixa de entrada de tensão:

DC 0-1000V (Veja o diagrama de fiação física)

Entrada atual:

Shunt : 0-75mV ;

Sensor Hall: 0-20mA 、 4-20mA 、 0-5V, 0-10V e assim por diante




IMG_7811Medidor de energia CC de 6 canais AMC16-DETT

Instalação:DIN 35mm

89,7 * 87,8 * 52 mm

Fonte de energia:-40V ~ -60VDC

Comunicação:RS485-Modbus-RTU

Classe de precisão:1% In≤I≤10% com erro ± 2,5%; I\u0026gt; 10% com erro ± 2%

Corrente contínua:

Sensores hall de 6 canais: total 200A / 5V

Função básica:Monitore o tempo do sistema do dispositivo, tensão total, corrente total, energia de potência, tensão de cada canal, corrente, potência, energia, display LED, comunicação RS485

Manual do AMC16-DETT:Manual de AMC16-DETT.pdf

IEC de AMC16-DETT:AMC16-DETT IEC61010-1.pdf



Aplicativo

图片 33

Solução de sistema de gerenciamento de energia da pilha de carregamento

Para pilha de carregamento rápido DC, é necessário instalar o medidor de energia DC.

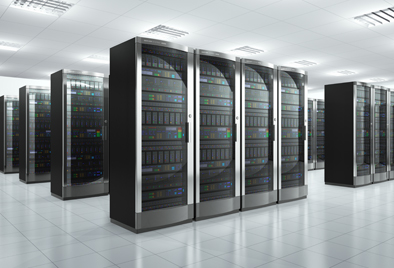

25316057

Solução de monitoramento de distribuição de precisão para IDC

É necessário monitorar e centralizar o consumo de energia em tempo real no data center.


图片 56

Solução de monitoramento de consumo de energia para estação base

No lado DC, é necessário monitorar os parâmetros elétricos e medir a energia, como dispositivo de comunicação da estação base, bateria e outros dispositivos funcionando com alimentação de -48V.

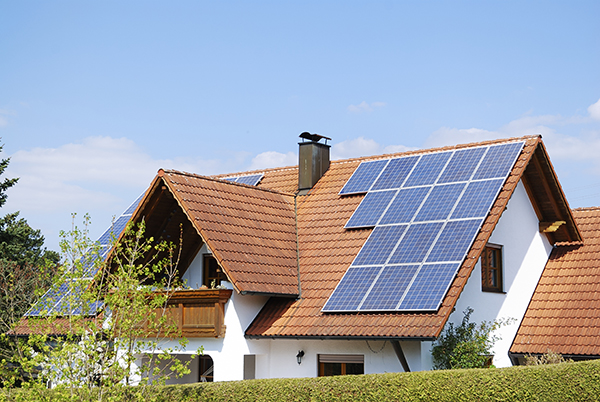

solução pv solar

Soluções para sistemas solares fotovoltaicos

Solução para armazenamento de energia acoplado PV DC.
