AHKC-EKCA Split Core Hall Effect Transdutor Atual
Você está aqui: Casa » Produtos » Sensor de potência » Sensor de corrente de efeito Hall » AHKC-EKCA Split Core Hall Effect Transdutor Atual

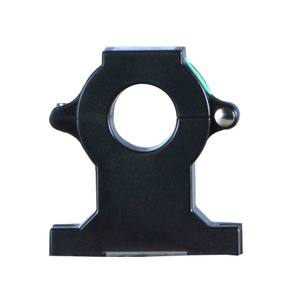

AHKC-EKCA Split Core Hall Effect Transdutor Atual

● Split Core.
● Atual de entrada nominal: DC0 ~ (500-1500) A
● Corrente de saída nominal: 4-20mA
● A abertura de medição: 55mm
  • AHKC-EKCA.
  • ACREL

Download

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

AHKC-EKCA.Split Core Hall Effect Transdutor Atual


O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.


Descrição do Produto


AHKC-EKC.

Corrente de entrada nominal:Dc.0 ~ (500-1500) a


Corrente de saída nominal:4-20ma.


Abertura de medição:55milímetros


Fonte de energia:12V / 24V.


Tamanho / dimensão:115 * 110 * 35 milímetros


Precisão:1.0



photobank

Zero tensão offset:± 20mv.


Deslocamento de corrente de compensação:≤ ± 2.0mv / ºC


Linearidade:≤0,2% FS.


Tempo de resposta:≤5us.


Frenquência:0 ~ 20khz.


Tensão de isolamento:2.5KV / 50Hz / 1min


Consumo de energia:0.5w.




Dimensão
Dimensão: 115 * 110 * 35mm

Abertura/

Tamanho do furo:

55mm.

Ekc.



Instalação

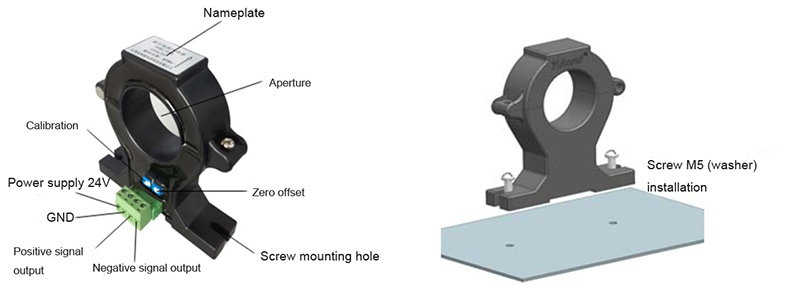

Instalação de 24V Hall

fiação

Parâmetro

Parâmetros.

Indicadores

Abertura de medição55mm.
Tamanho / dimensão.115 * 110 * 35mm
Corrente de entrada nominalDc 0 ~ (500-1500) a
Corrente de saída nominal4-20ma.
Precisão1.0
Fonte de energia12V / 24V.
Tensão de deslocamento zero± 20mv.
Drift de tensão offset≤ ± 2.0mV / ºC
Linearidade≤0,2% FS.
Tempo de resposta≤5us.
Frenquência.0 ~ 20khz.
Tensão de isolamento

2.5KV / 50Hz / 1min

Temperatura de trabalho

-40ºC ~ 85ºC.

Temperatura de armazenamento

-40ºC ~ 85ºC.

Consumo de energia

≤0.5w.


Aplicativo

Efeito Hall Atual Transdutor Application3


Efeito Hall Atual Transdutor Application4
