AHKC-EKA Split Core Hall Efeito Transdutor Atual
Você está aqui: Casa » Produtos » Sensor de potência » Sensor de corrente de efeito Hall » AHKC-EKA Split Core Hall Efeito Transdutor Atual

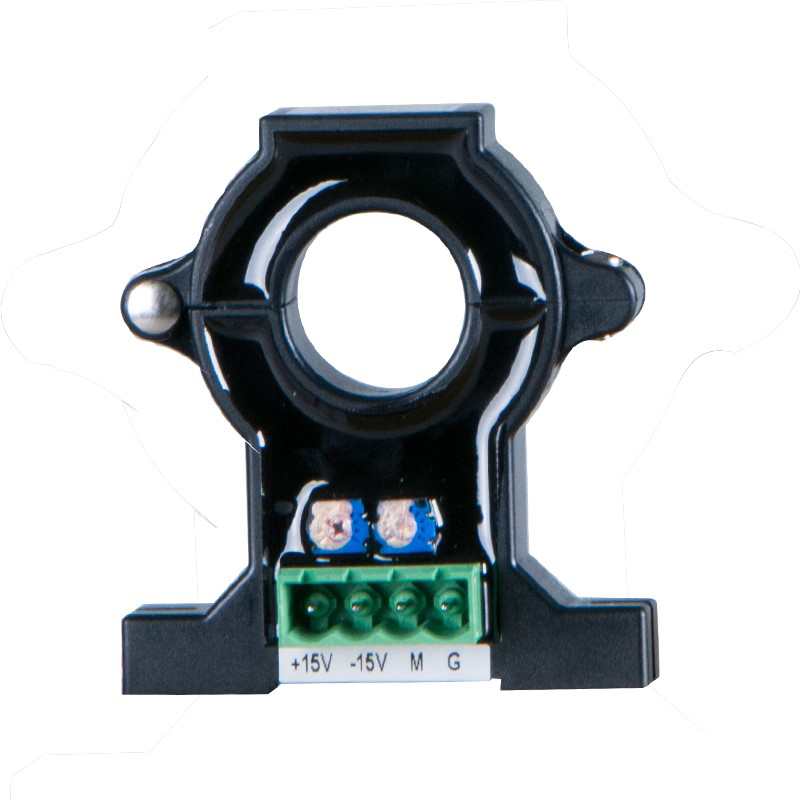

AHKC-EKA Split Core Hall Efeito Transdutor Atual

● Split Core.
● Atual de entrada nominal: AC / DC0 ~ (50-500) a
● Tensão de saída classificada: 5V / 4V
● Abertura de medição: 20mm
  • AHKC-EKA.
  • ACREL

Download

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

AHKC-EKA.Split Core Hall Effect Transdutor Atual


O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.


Descrição do Produto


Ekaa.

Corrente de entrada nominal:0 ~ (50-500) a


Tensão de saída classificada:5V /4V.


Abertura de medição:20mm.


Fonte de energia:± 15V.


Tamanho / dimensão:60 * 64 * 16mm


Precisão:1.0



Eka.

Zero tensão offset:± 20mv.


Deslocamento de corrente de compensação:≤ ± 2.0mv / ºC


Linearidade:≤0,2% FS.


Tempo de resposta:≤5us.


Frenquência:0 ~ 20khz.


Tensão de isolamento:2.5KV / 50Hz / 1min


Consumo de energia:0.5w.




Dimensão
Dimensão: 60 * 64 * 16mm

Abertura/

Tamanho do furo:

20mm

AHKC-EKA.



Instalação

Instalação de 15V.

fiação

Parâmetro

Parâmetros.

Indicadores

Abertura de medição20mm
Tamanho / dimensão.60 * 64 * 16mm
Corrente de entrada nominal0 ~ (50-500) a
Tensão de saída classificada5V / 4V.
Precisão1.0
Fonte de energia± 15V.
Tensão de deslocamento zero± 20mv.
Drift de tensão offset≤ ± 2.0mv / ºC
Linearidade≤0,2% FS.
Tempo de resposta≤5us.
Frenquência.0 ~ 20khz.
Tensão de isolamento

2.5KV / 50Hz / 1min

Temperatura de trabalho

-40ºC ~ 85ºC.

Temperatura de armazenamento

-40ºC ~ 85ºC.

Consumo de energia

≤0.5w.


Aplicativo

Efeito Hall Atual Transdutor Application3


Efeito Hall Atual Transdutor Application4
