AMC16-DETT
ACREL
Download
Descrição do produto
Marca: Acrel | Local de origem: China | Certificado: CE |

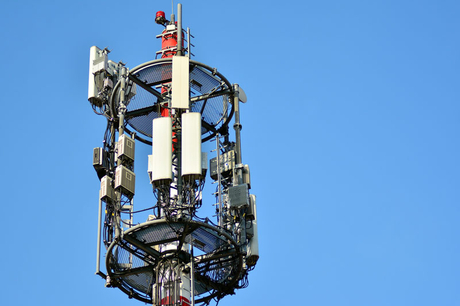

Aplicação: Estação base |

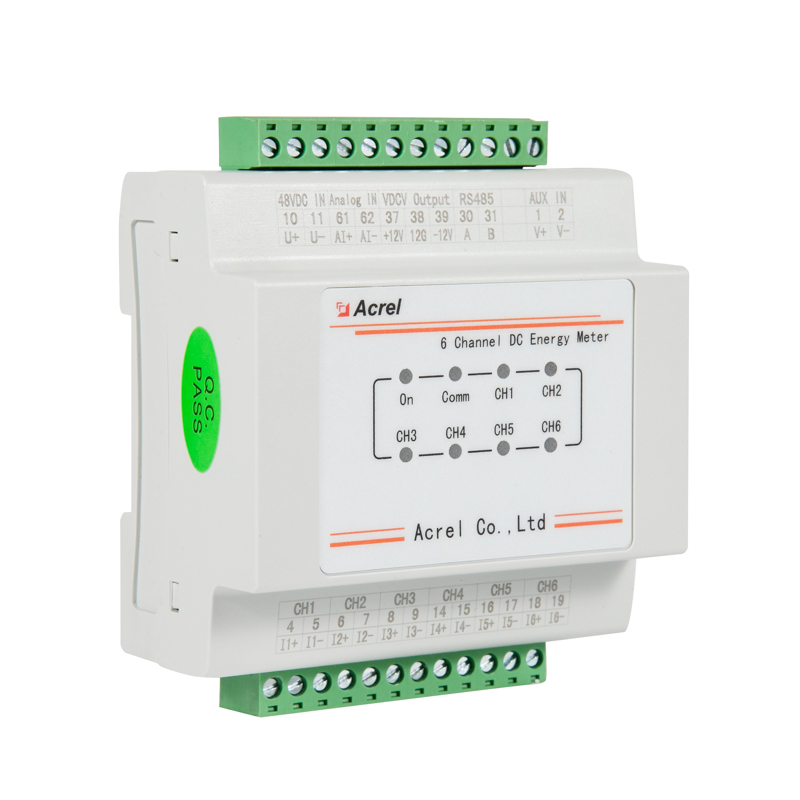

AMC16-Dett Base Station DC Medidor de energia
METER DE ENERGIA DE ENERGIA DC DE ENERGIA DE BASE A AMC16-DETT é projetada especialmente para estações básicas em que os requisitos de compartilhamento e a fonte de alimentação de troca são sem a função da medição do subusor. O medidor pode medir 6 circuitos DC Energy e fornecer corrente de trabalho para os sensores de salão correspondente.
Precisão 1%em ≤i≤10%em erro ± 2,5%; i> 10%em erro ± 2% Alcance de voltagem -40V ~ -60VDC Consumo de energia ≤2w (sem saída de fonte de alimentação do salão) Saída de fonte de alimentação +12V/100mA, -12V/50MA Consumo de energia ≤2w (sem saída de fonte de alimentação do salão) |
Dimensão (l*w*h)
89,7*87,8*52mm

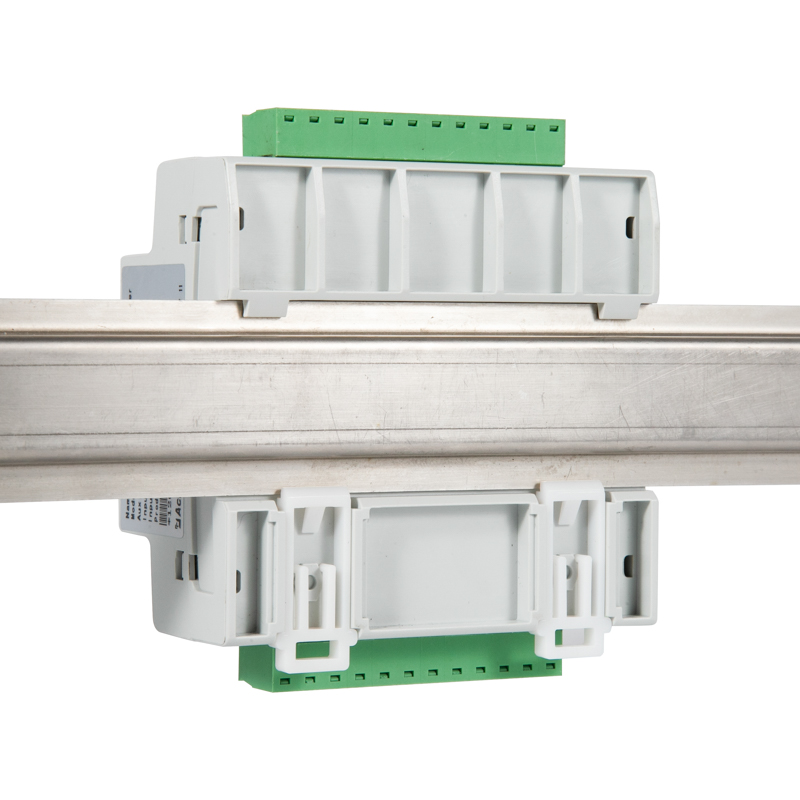

Instalação
DIN 35 mm
Relógio
≤0,5s/d (23 ℃), ≤1s/d (-20 ℃ -60 ℃)
Atual
1,2 vezes continuou
Parâmetro
Entrada | Tensão classificada em DC | 1 canal: 0-48VDC |
corrente contínua | 6 Canais Hall Sensors : Total 200a/5V , China Telecom , China Mobile , China Unicom e a Reserva de 1º Canal 50A/5V , 2º canal Reserva 100A/5V | |
Monitoramento de energia comercial | 1 canal: 0-5VDC | |
Capacidade de sobrecarga | Tensão: 1,2 vezes continuação , 2 vezes continua 1s ; Corrente: 1,2 vezes a continuação , 10 vezes continuou 1s | |
Precisão (sensores de salão de superposição) | 1%ln≤l≤10%ln erro ± 2,5%; l > 10%ln erro ± 2% | |
Resolução de medição | Tensão: 0,01V , Corrente: 0,01a , potência: 0,01kW , Energia: 0,01kWh | |
Funções | Função básica | Monitorar o tempo do sistema do dispositivo , Tensão total , Corrente total , energia de energia , cada tensão de canal , Corrente , Power , Energia ; LED Display , RS485 Comunicação |
Função de medição | Iniciar a corrente : sob tensão nominal , Quando o valor de corrente de carga do medidor não exceder 1% da corrente máxima , o início do medidor. Corrente em execução de derivação: quando não houver corrente no circuito de corrente do medidor e 85% -125% da tensão nominal é aplicada no circuito de tensão, a calculadora não terá mais de uma alteração digital. | |
Função de alarme | Underadragem de CC, tensão de DC, uma desativação de energia, perda de tensão do módulo, erro de ramificação da medição, erro interno do programa, erro de relógio, falha na memória, falha de energia de entrada CA. |
