Solução de monitoramento de distribuição de precisão para IDC

Número Browse:0     Autor:Elena     Publicar Time: 2020-12-10      Origem:alimentado

Inscrição

É necessário monitorar em tempo real e centralizar o consumo de energia no data center e os dados podem ser exibidos na IHM e carregados para o sistema de monitoramento de energia e ambiente por RS485 na tela de toque e realizar o monitoramento em tempo real de todo o sistema de distribuição de energia. Ao mesmo tempo, pode realizar análises de eficiência energética para reduzir o consumo de energia.

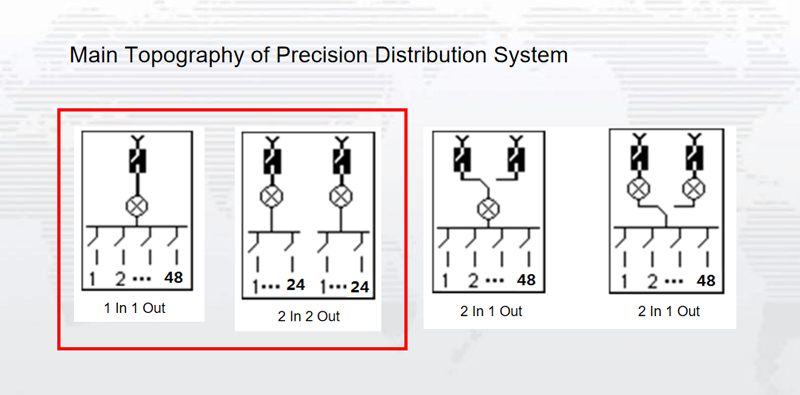

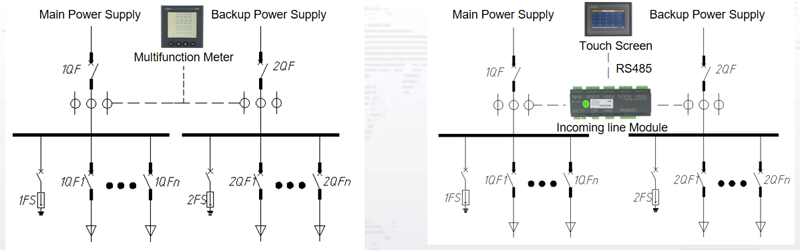

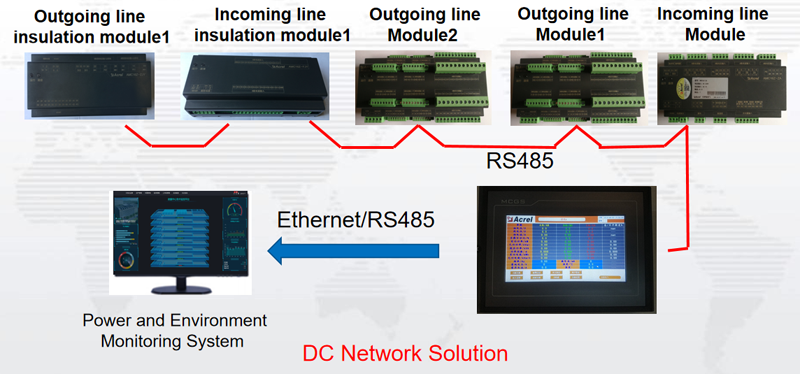

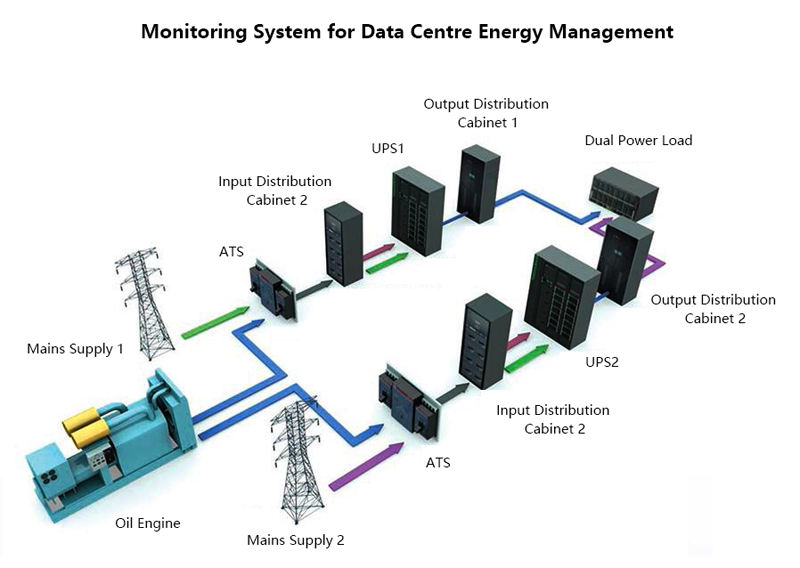

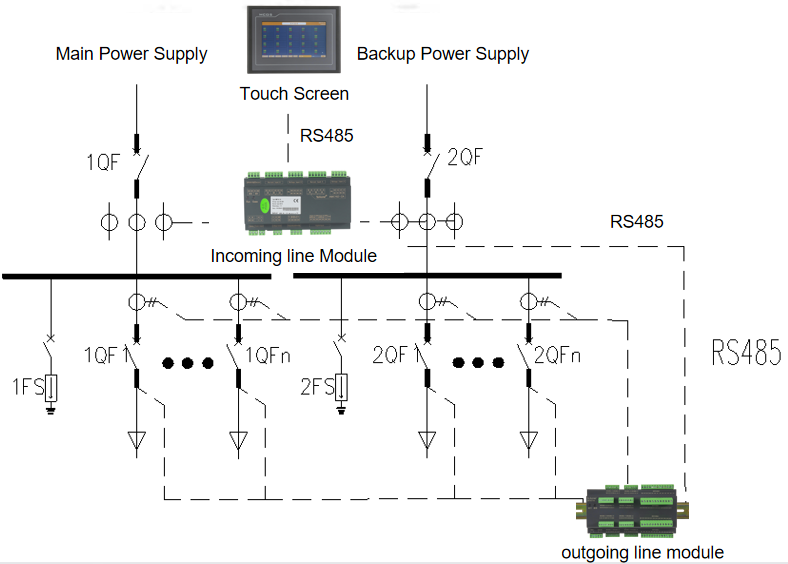

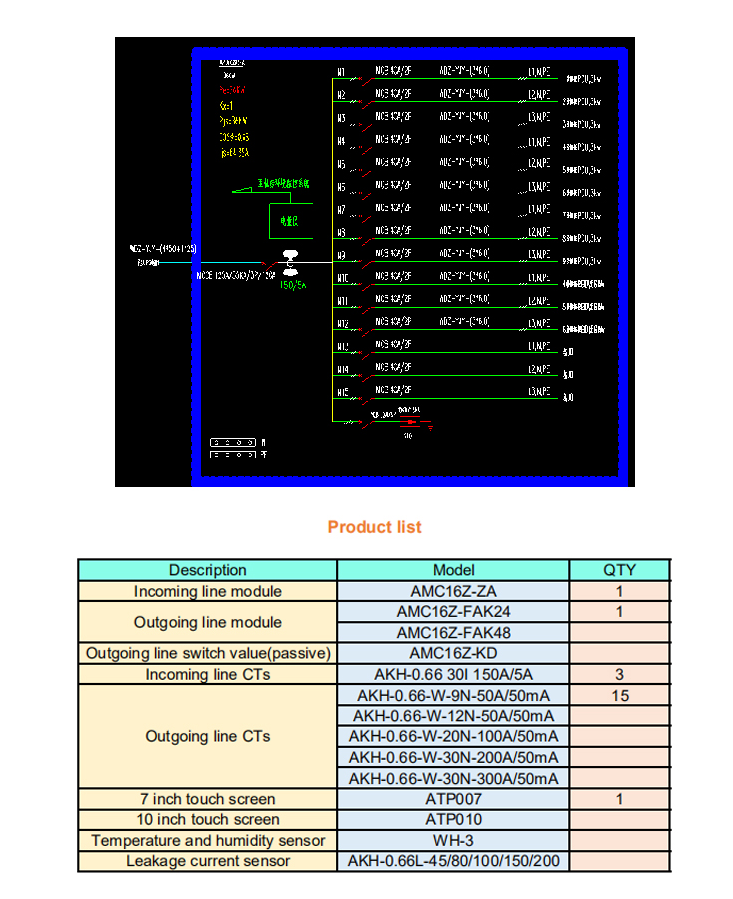

Estrutura

图片 39

图片 40

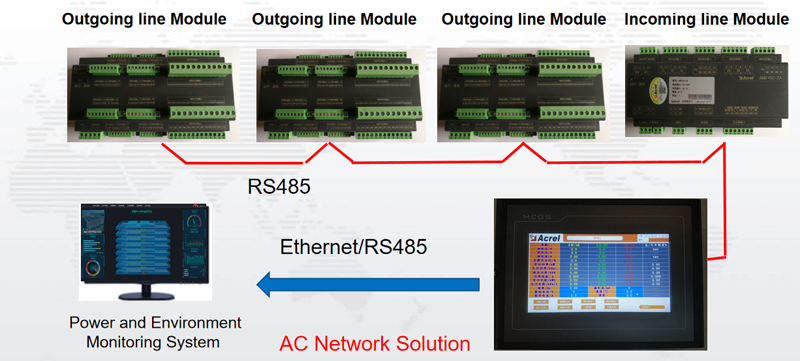

图片 41

图片 103

图片 43

图片 44

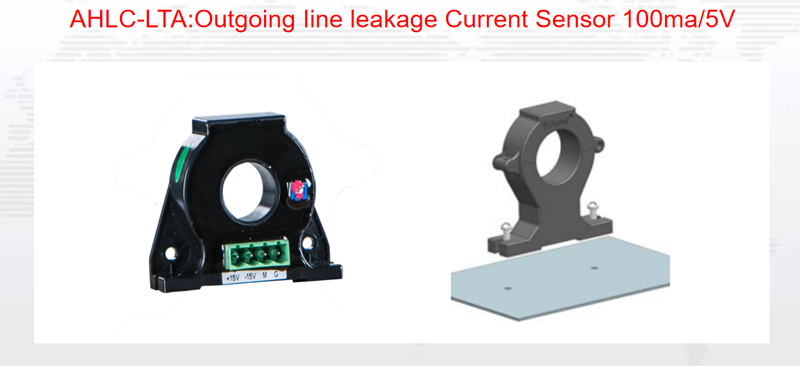

图片 45

图片 46

图片 47

图片 48

图片 49

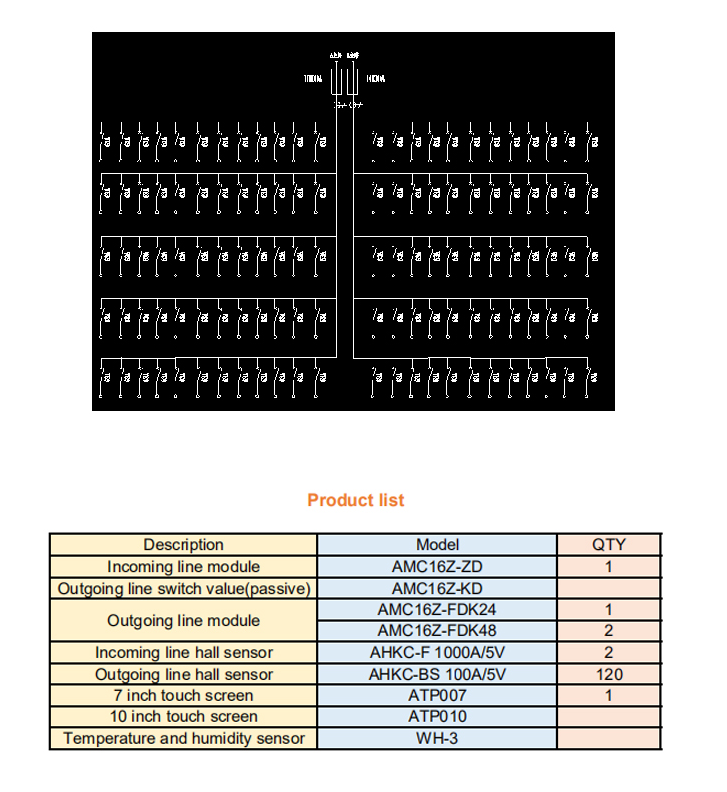

图片 50

Função principal


1Módulos de monitoramento independentes de circuitos de linha de entrada e saída.

2Pode medir até 2 circuitos de linha de entrada e até 192 circuitos de linha de saída, corrente, tensão, potência, energia e qualidade de energia.

3Monitoramento centralizado de dados e exibição por IHM e os dados são carregados para o sistema de monitoramento de energia e ambiente por meio do RS485.

4Para o sistema DC 240 V ou 336 V de alta tensão, o módulo de monitoramento de isolamento pode ser adicionado para monitorar a resistência de isolamento de aterramento do barramento principal.

5Fonte de alimentação DC24V para tela de toque e módulo de monitoramento de linha de saída (fonte de alimentação da saída do módulo principal)

6Comunicação: dispositivo de monitoramento porRS485, tela sensível ao toque por RS485 ou RJ45

7Certificado: CE



Seleção de Produto

ATP

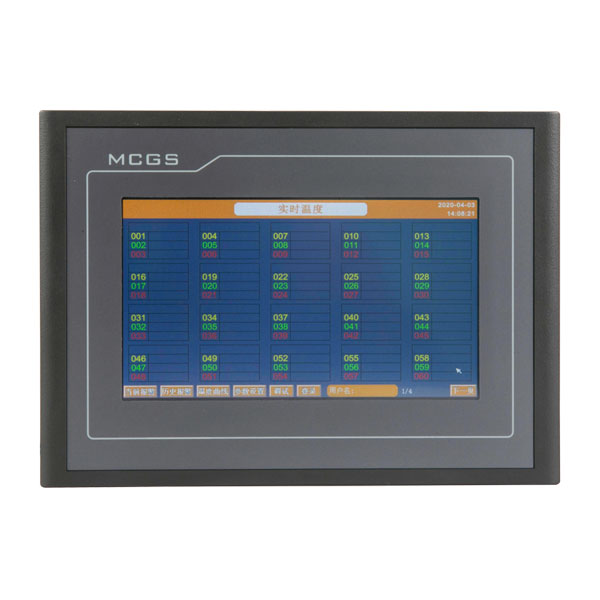

1.ATP007kt / ATP010kt HMI

·Tela sensível ao toque de 7 ou 10 polegadas

·Monitoramento em tempo real e exibição de tensão, corrente, potência, energia, qualidade de potência, status de switch, curva de forma de onda e assim por diante.

·O alarme do dispositivo de monitoramento, comunicação e outros parâmetros podem ser configurados na tela.

·2 RS485 e 1 interface Ethernet, e os dados podem ser carregados por RS485 ou RJ45.




AMC16Z-ZA

2. Módulo de monitoramento de linha de entrada AC AMC16Z-ZA

·Instalação: trilho DIN 35mm

·Medição: Circuitos trifásicos independentes A + B, 6DI2DO, 2 correntes de fuga, 1 temperatura e umidade.

·Com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela de toque.

·Comunicação: RS485 Modbus RTU



AMC16Z-FAK48

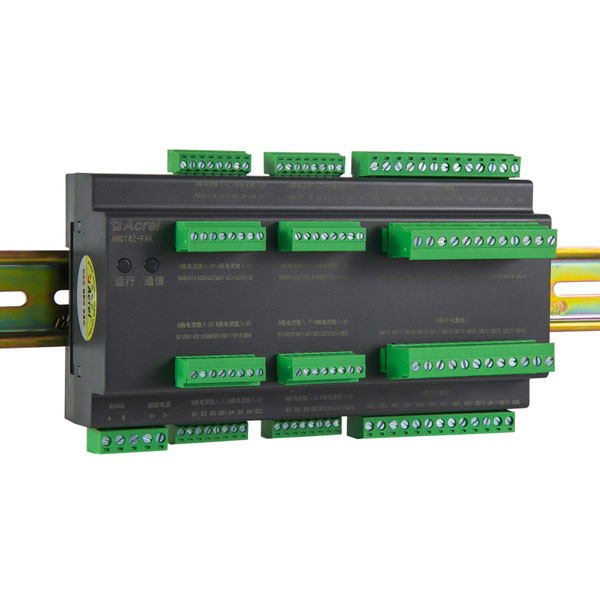

3. Módulo de monitoramento de linha de saída AC AMC16Z-FAK24 / AMC16Z-FAK48 AC

·Instalação: trilho DIN 35mm

·Pode medir até 16 circuitos trifásicos ou 48 circuitos monofásicos

·Fonte de alimentação DC24V

·Comunicação: RS485 modbus RTU




未 标题 -3

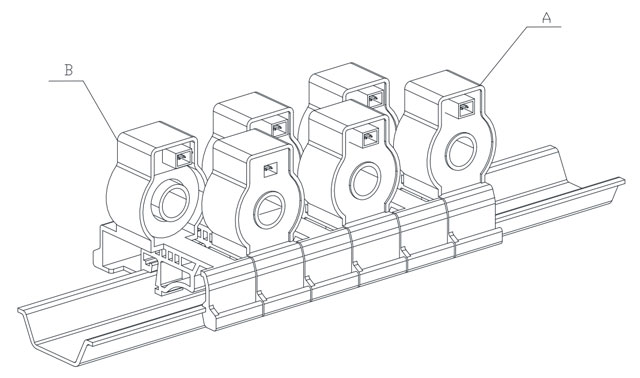

4.AKH-0.66W AC transformador de corrente de linha de saída

·Especificação comum: 100A / 50mA



AMC16Z-ZD

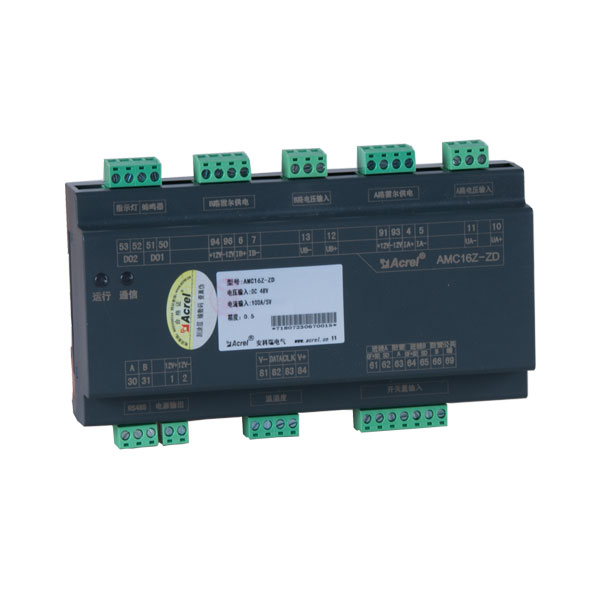

5. Módulo de monitoramento de linha de entrada AMC16Z-ZD DC

·Instalação: trilho DIN 35mm

·Medição: circuitos independentes A + B, 6DI2DO, 1 temperatura e umidade.

·Com fonte de alimentação de saída DC 24V para módulo de linha de saída e tela de toque.

·Comunicação: RS485 Modbus RTU



AMC16Z-FDK48

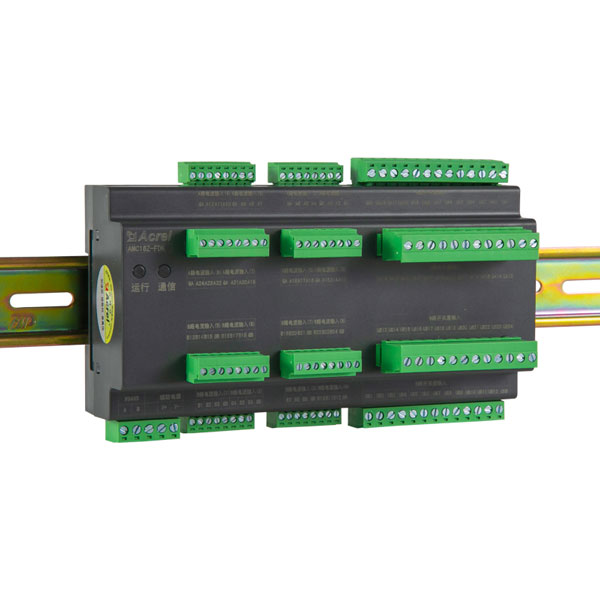

6. Módulo de monitoramento de linha de saída AMC16Z-FDK24 / AMC16Z-FDK48 DC

·Instalação: trilho DIN 35mm

·Pode medir até 48 circuitos de linha de saída DC

·Fonte de alimentação DC24V

·Comunicação: RS485 modbus RTU


AMC16Z-ZD

7. Módulo de monitoramento de isolamento de linha de entrada AMC16Z-ZJY DC

·Instalação: trilho DIN 35mm

·Medição: Resistência de isolamento de aterramento de circuitos CC independentes A + B do barramento principal

·Fonte de alimentação DC 24V

·Comunicação: RS485 Modbus RTU




AMC16Z-ZD

8. Módulo de monitoramento de isolamento de linha de saída AMC16Z-FJY DC

·Instalação: trilho DIN 35mm

·Medição: resistência de isolamento de aterramento de 24 circuitos da linha de saída CC




AHKC-BS

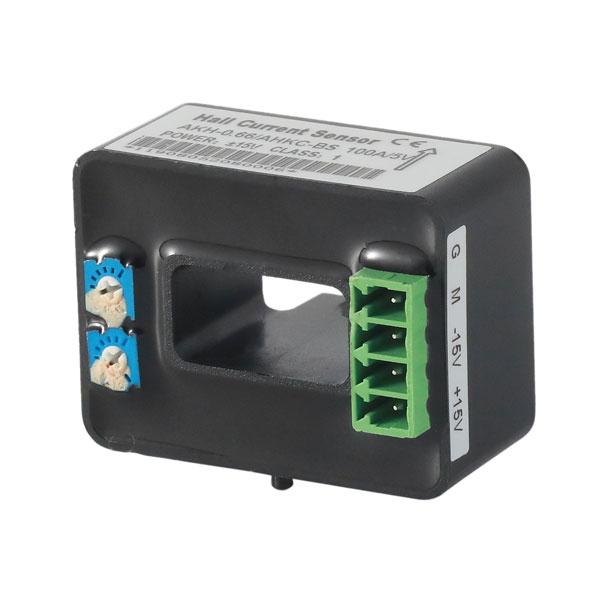

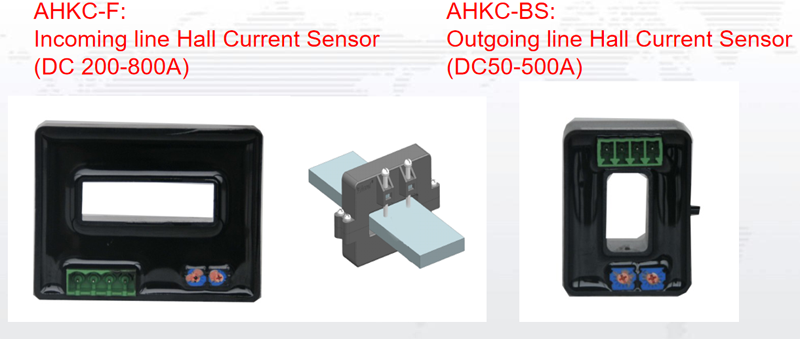

9. Sensor de corrente de efeito de corredor de linha de saída AHKC-BS DC DC

·Especificação comum: 100A / 5V

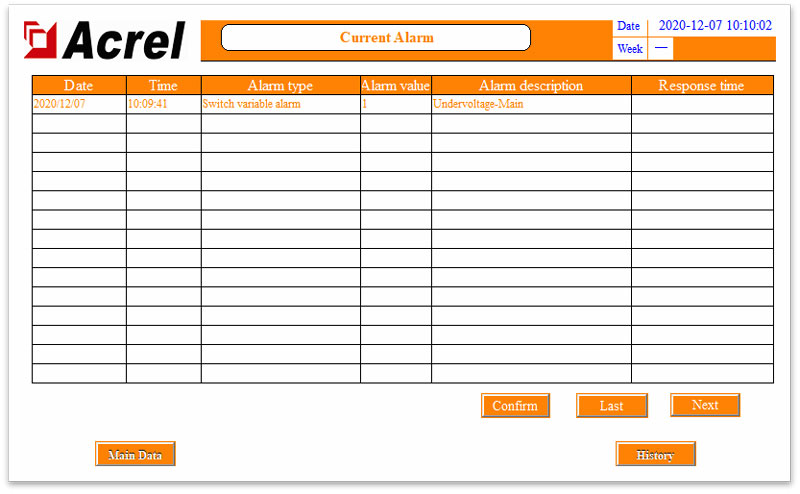

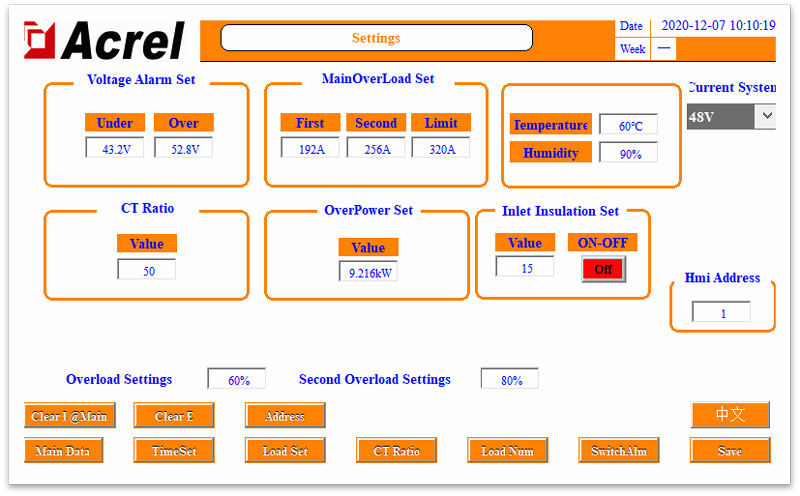

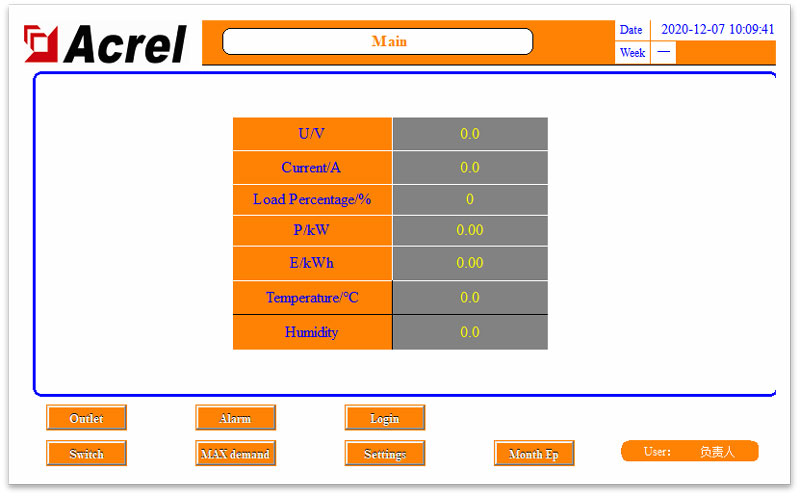

Interface homem-máquina


图片 51

图片 52

图片 53

图片 54

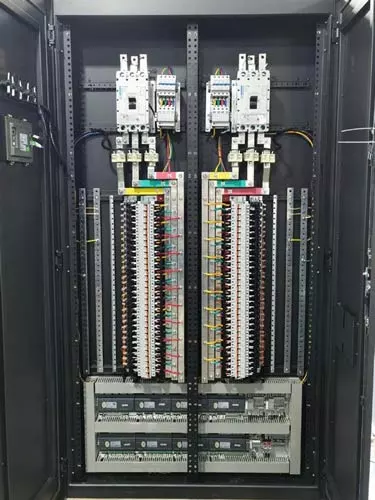

Fotos no site
图片 55



图片 56
