AHKC-BS Abra o Efeito de Hall de Loop Atual Transdutor
Você está aqui: Casa » Produtos » Sensor de potência » Sensor de corrente de efeito Hall » AHKC-BS Abra o Efeito de Hall de Loop Atual Transdutor

AHKC-BS Abra o Efeito de Hall de Loop Atual Transdutor

● abrir loop.
● Atual de entrada nominal: AC / DC0 ~ (50-500) a
● Tensão de saída classificada: 5V / 4V
● Abertura de medição: 20,5 * 10,5 mm
  • AHKC-BS.
  • ACREL

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

AHKC-BS.Transdutor de corrente de efeito de loop aberto


O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.


Descrição do Produto


Efeito Acrel Hall Transdutor Atual 5V4V

Corrente de entrada nominal:AC / DC.0 ~ (50-500) a


Tensão de saída classificada:5V /4V.


Abertura de medição:20,5 * 10,5 mm


Fonte de energia:± 15V.


Tamanho / dimensão:43.3 * 32,5 * 28.1mm


Precisão:1.0



efeito Hall transdutor de corrente

Zero tensão offset:± 20mv.


Deslocamento de corrente de compensação:≤ ± 2.0mv / ºC


Linearidade:≤0,2% FS.


Tempo de resposta:≤5us.


Frenquência:0 ~ 20khz.


Tensão de isolamento:2.5KV / 50Hz / 1min


Consumo de energia:0.5w.




Dimensão
Dimensão: 43.3 * 32,5 * 28.1mm

Abertura/

Tamanho do furo:

20,5 10,5 milímetros *

尺寸.



Instalação

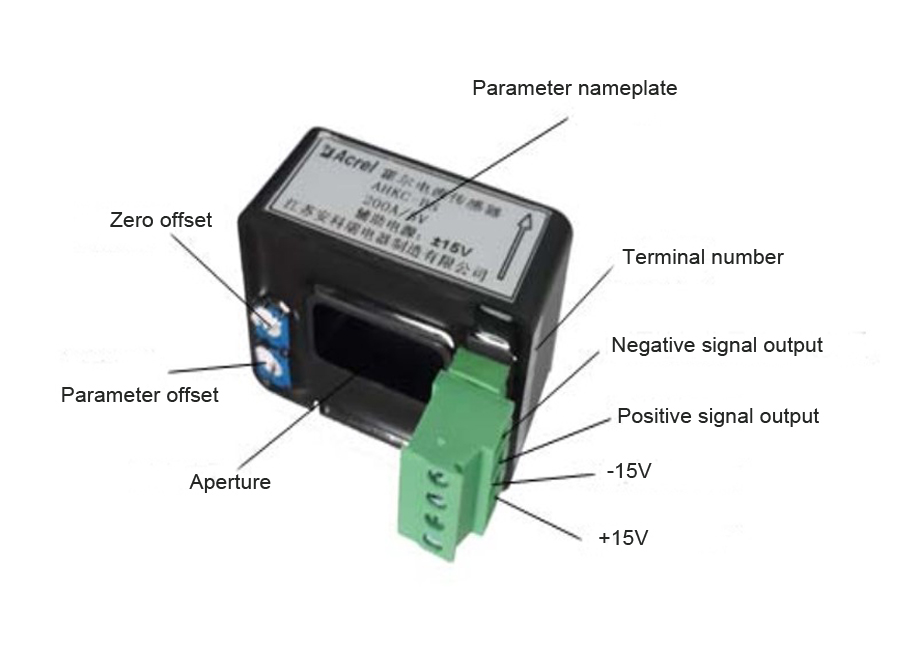

Instalação do Efeito Hall Atual Transdutor AHKC-BS

fiação

Parâmetro

Parâmetros.

Indicadores

Abertura de medição20,5 * 10,5 mm de
Tamanho / dimensão.43.3 * 32,5 * 28.1mm
Corrente de entrada nominal0 ~ (50-500) a
Tensão de saída classificada5V / 4V.
Precisão1.0
Fonte de energiaDC ± 15V (permitir a volatilidade ± 20%)
Tensão de deslocamento zero± 20mv.
Deslizamento de corrente de deslocamento≤ ± 2.0mv / ºC
Linearidade≤0,2% FS.
Tempo de resposta≤5us.
Frenquência0 ~ 20khz.
Tensão de isolamento

2.5KV / 50Hz / 1min

Temperatura de trabalho

-40ºC ~ 85ºC.

Temperatura de armazenamento

-40ºC ~ 85ºC.

Consumo de energia

≤0.5w.


Aplicativo

Efeito Hall Atual Transdutor Application3


Efeito Hall Atual Transdutor Application4
