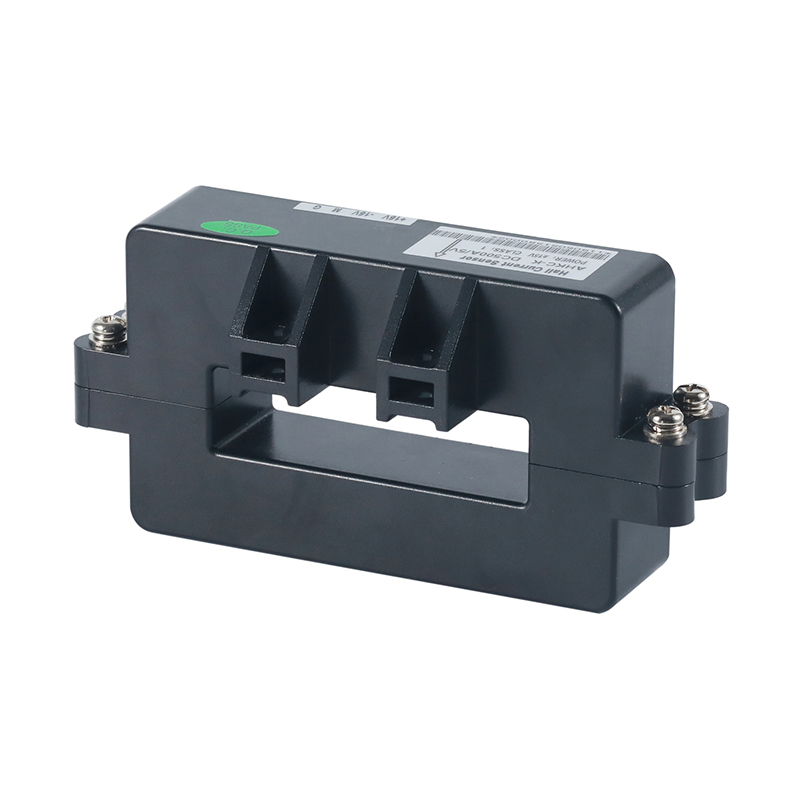

AHKC-KAA Split Core Hall Efeito Transdutor Atual

Você está aqui: Casa » Produtos » Sensor de potência » Sensor de corrente de efeito Hall » AHKC-KAA Split Core Hall Efeito Transdutor Atual

9

AHKC-KAA Split Core Hall Efeito Transdutor Atual

● Split Core.

● Atual de entrada nominal: DC0 ~ (400-2000) a

● Corrente de saída nominal: 4-20mA

● A abertura de medição: 64 * 16mm


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
Ahkc-kaa.
Marca do Produto:
ACREL

Download

Manual de Ahkc-Kaa:Manual de Efeito Hall Atual Transdutor.pdf

Ce de A.HKC-KAA:CE do transdutor atual.pdf

Descrição do Produto

Visão geral

Marca: Acrel.	Lugar de origem: China	Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

Ahkc-kaa.Split Core Hall Effect Transdutor Atual

O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.

Descrição do Produto

Transdutor de corrente do efeito do salão do barramento

Corrente de entrada nominal:Dc0 ~ (400-2000) a

Corrente de saída nominal:4-20ma.

Abertura de medição:64 * 16.milímetros

Fonte de energia:12V / 24V.

Tamanho / dimensão:127 * 63 * 37,5mm

Precisão:1.0

Zero tensão offset:0.05mA.

Deslocamento de corrente de compensação:≤ ± 0,01mA / ºC

Linearidade:≤0,2% FS.

Tempo de resposta:≤20us.

Frenquência:0 ~ 20khz.

Tensão de isolamento:2.5KV / 50Hz / 1min

Consumo de energia:≤1.2w.

Dimensão

Dimensão:

127 * 63 * 37,5 milímetros

Abertura/

Tamanho do furo:

64 * 16 milímetros

Kaa 尺寸.

Instalação

Kaa 安装方式.

fiação

Parâmetro

Parâmetros.	Indicadores
Abertura de medição	64 * 16mm.
Tamanho / dimensão.	127 * 63 * 37,5mm
Corrente de entrada nominal	Dc 0 ~ (400-2000) a
Corrente de saída nominal	4-20ma.
Precisão	1.0
Fonte de energia	DC24V (permita a volatilidade ± 10%)
Corrente de deslocamento zero	± 0,05mA
Deslizamento de corrente de deslocamento	≤ ± 0,01mA / ºC
Linearidade	≤0,2% FS.
Tempo de resposta	≤20us.
Tensão de isolamento	2.5KV / 50Hz / 1min
Temperatura de trabalho	-40ºC ~ 85ºC.
Temperatura de armazenamento	-40ºC ~ 85ºC.
Consumo de energia	≤1.2w.
