Sistema de monitoramento de energia no data center do PBOC

Número Browse:2     Autor:Elena     Publicar Time: 2020-12-04      Origem:alimentado

Abstrato:Proteção de microcomputador e medidor de potência multifuncional são adotados para coletar vários parâmetros elétricos e sinais de comutação do gabinete de alta tensão de 10KV na subestação.


O sistema adota a forma de rede no local. Após a rede, a comunicação é realizada por meio do barramento de campo e transmitida remotamente para o segundo plano. O sistema de monitoramento de energia do tipo Acrel-2000 é usado para realizar o monitoramento e gerenciamento em tempo real do consumo de energia no circuito de distribuição da estação de distribuição.


Palavras-chave:Centro de dados; Redundância dupla da máquina; Subestação; Acrel-2000; Sistema de monitoramento de energia.


01 Visão Geral

A sala de distribuição de energia do Data Center do Centro de Informações Financeiras do Banco Popular da China está localizada no Desheng International Center, Desheng Street, Xicheng District, Pequim. O sistema de monitoramento de energia existente está em operação há 7 anos. O modelo do equipamento é antigo, frequentemente trava, freqüentemente quebra e a operação é inconveniente.


Os detalhes são os seguintes:

Existem 18 gabinetes de alta tensão, 59 gabinetes de distribuição de baixa tensão, 8 gabinetes de linha de entrada, 6 gabinetes de controle de capacitores e 8 transformadores na sala de distribuição.


Nessa reforma, o hardware e o software do sistema de monitoramento da sala de distribuição serão substituídos sem afetar o fornecimento de energia da sala de máquinas e serão adicionados 9 sensores de temperatura e umidade ambiente.


No caso em que o ponto de coleta de dados e a linha de coleta não são alterados, a reconstrução pode reduzir a taxa de falha do sistema, operar de forma mais conveniente, funcionar de maneira mais perfeita e melhorar a segurança e estabilidade do sistema.


02 Necessidades do usuário

2.1 Conduzir estatísticas, análises e cálculos em dados em tempo real para gerar a taxa de qualificação de tensão necessária, potência ativa, potência reativa, corrente, carga total, fator de potência, grande e pequeno valor da quantidade elétrica diária / mensal / ano, hora, data , taxa de carga, valor de operação lógica da quantidade de estado de entrada digital, etc., e distinguir tempos de deslocamento de dispositivo normais / anormais, etc.


2.2 Para evitar a falha do computador INDUSTRIAL em funcionamento, é necessário que dois servidores funcionem ao mesmo tempo e recebam os mesmos dados.


2.3 Para melhorar a confiabilidade da coleta, este projeto adota o portal industrial como equipamento de coleta. Este gateway possui função de armazenamento de dados e duas portas de rede para encaminhar dados para dois servidores ao mesmo tempo.

Quando um dos gateways está fora de serviço, é necessário apenas substituir o terminal de aquisição por outro gateway standby.


2.4 O backup completo dos dados pode fazer backup de todas as informações do banco de dados.


2,5 backup automático cronometrado pode definir o ciclo de backup automático, backup automático do banco de dados.


2.6 A recuperação de dados históricos pode ser baseada no arquivo de backup de dados históricos para recuperação de dados históricos.


03 soluções de sistema


O cliente deste projeto se preocupa com a estabilidade e segurança do sistema, e exige que o sistema e a rede façam processamento de redundância de máquina dupla para garantir a segurança dos dados.


Em um sistema redundante de rede dupla, o host e o escravo usam dois adaptadores de rede e são atribuídos a dois segmentos de rede diferentes, com duas conexões de rede entre o mestre e o escravo.


As duas redes estão mutuamente em espera para garantir uma comunicação de rede confiável entre mestre e escravo.


A diferença entre o sistema de redundância de rede dupla e o sistema de redundância de rede única é que a comutação entre a rede ativa e a rede em espera é aumentada quando a máquina mestre / escrava está questionando o estado uma da outra.


Por exemplo, quando a estação de backup envia um comando de consulta para a estação ativa através da rede ativa, se for constatado que a estação ativa não recebe a resposta correta dentro do tempo especificado, a estação de backup não julga imediatamente a estação ativa como uma estação com falha, mas muda automaticamente para a rede em espera e envia o comando de consulta para a estação ativa novamente.


Se a comunicação da rede em espera for normal, a rede em espera é comutada para uma rede ativa e o estado da rede com falha é exibido na mensagem de alarme.


64

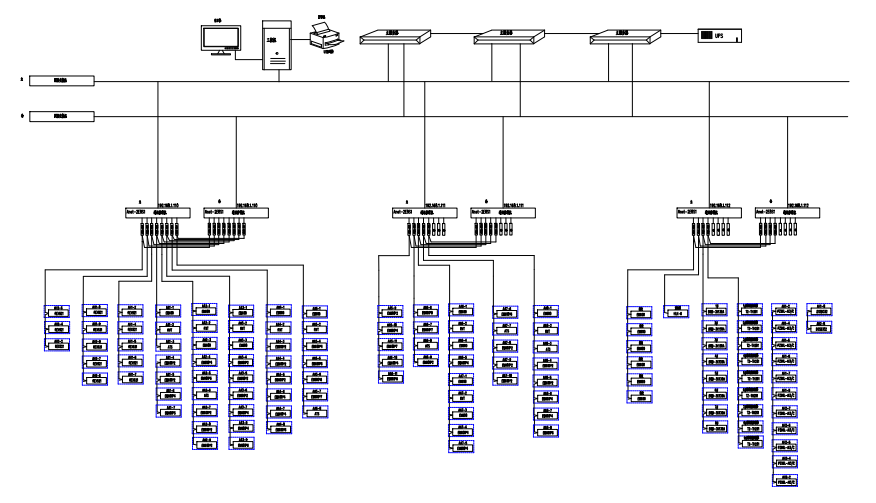

Diagrama de topologia da estrutura do sistema

3.1 Gestão de controle de estação

O gerenciamento de controle da estação é a janela direta da interação homem-computador para os gerentes do sistema de monitoramento de energia.

O equipamento de gerenciamento de controle da estação está instalado na sala de distribuição, no andar térreo do data center.


3.2 Camada de comunicação de rede

A camada de comunicação é composta principalmente de rede de ônibus.

A principal função da rede de ônibus é realizar a interação de dados entre a proteção do microcomputador de campo e o gerenciamento de controle da estação, tornar o gerenciamento do sistema de distribuição centralizado, informatizado e inteligente, melhorar significativamente a segurança, confiabilidade e estabilidade do sistema de distribuição e alcançar o propósito de autônomo.


3.3 Camada de equipamento de campo

A camada de equipamento de campo é o terminal de aquisição de dados. O equipamento inteligente se conecta ao host de monitoramento através da interface RS485 de par trançado blindado e usa o barramento do protocolo de comunicação MODBUS para a rede e realizar o controle remoto.


04 Função do Sistema

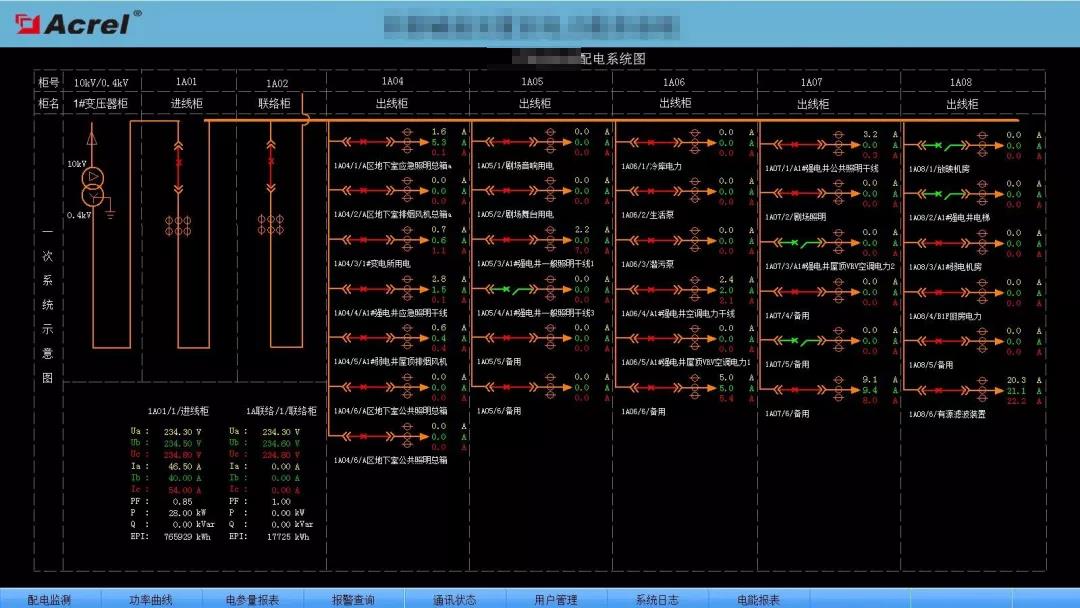

Interface homem-máquina amigável do sistema, exibição visual na forma de distribuição uma figura executando o estado da linha de distribuição, monitoramento em tempo real de tensão, corrente, potência, fator de potência de cada circuito, parâmetros elétricos de potência, como informações, potência de monitoramento dinâmico disjuntor de distribuição, interruptor de isolamento, faca, como o estado, bem como relacionado à falha, o sinal de alarme.

29

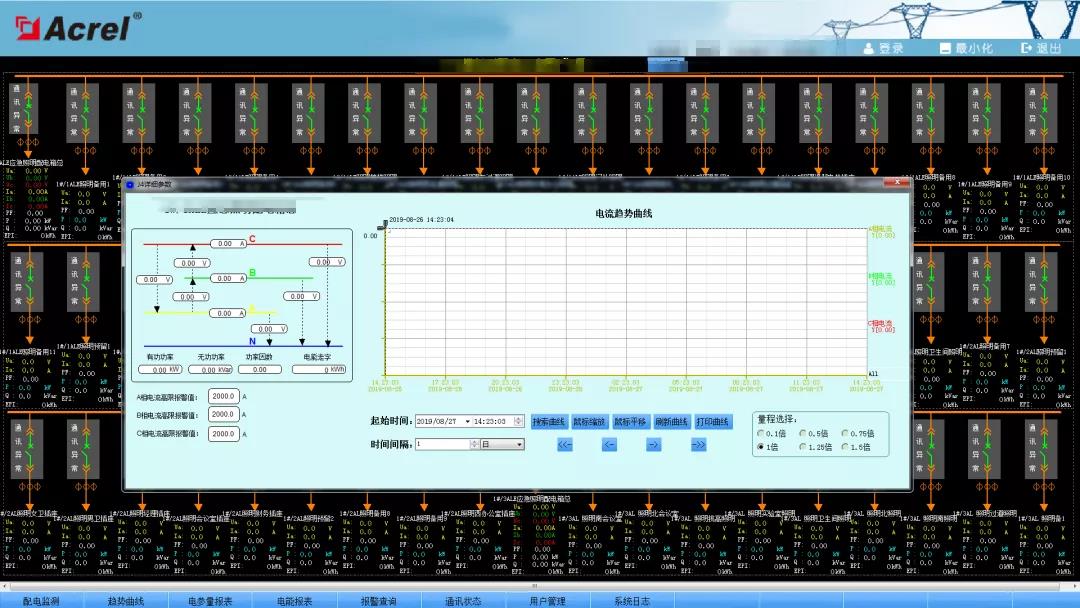

Uma vez no diagrama de distribuição de energia, quando o mouse se move para perto de cada loop, o ponteiro do mouse em forma de mão, o clique do mouse para visualizar o parâmetro elétrico do loop em detalhes, incluindo corrente trifásica, tensão trifásica, potência ativa total trifásica , potência reativa, fator de potência, potência ativa positiva, 24 horas e você pode visualizar a curva de tendência atual e a curva de tendência de tensão 24 horas por dia.

30

O sistema tem parâmetros de energia em tempo real e o armazenamento de energia histórico e funções de gerenciamento, toda a aquisição de dados em tempo real, ordem que o registro de eventos pode ser salvo no banco de dados, como na interface de consulta para a necessidade personalizada de parâmetros de consulta, especificados tempo ou selecione consulta dados de registro de atualização recente, etc., e exibidos por meio do relatório.

Os usuários podem personalizar relatórios diários e mensais para suportar a exportação de arquivos em formato Excel e também podem exportar arquivos em formato PDF de acordo com os requisitos do usuário.

31

O sistema suporta a integridade do sistema com grande volume de relatórios.

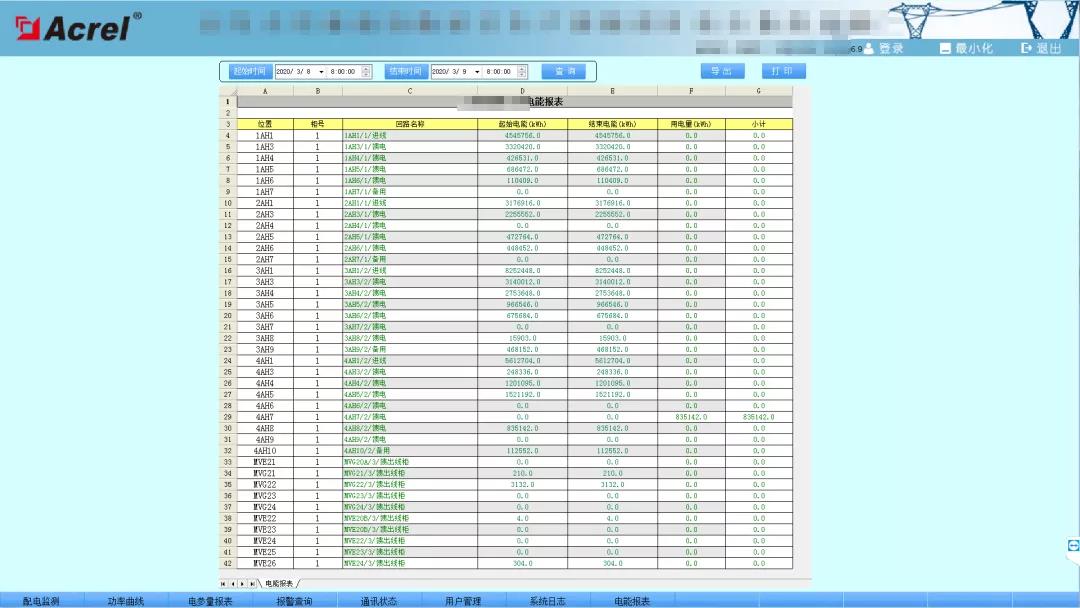

O sistema tem a função de leitura do medidor de tempo e estatísticas resumidas. Os usuários podem consultar gratuitamente o consumo de energia elétrica de cada nó de distribuição em qualquer período de tempo desde o funcionamento normal do sistema, ou seja, o relatório de análise estatística do consumo de energia da linha de entrada do nó e do consumo de energia de cada malha do ramal.

Esta função torna a eletricidade visível e transparente, podendo ser analisada e rastreada quando o erro de eletricidade for grande, de forma a manter a precisão do sistema de medição.

32

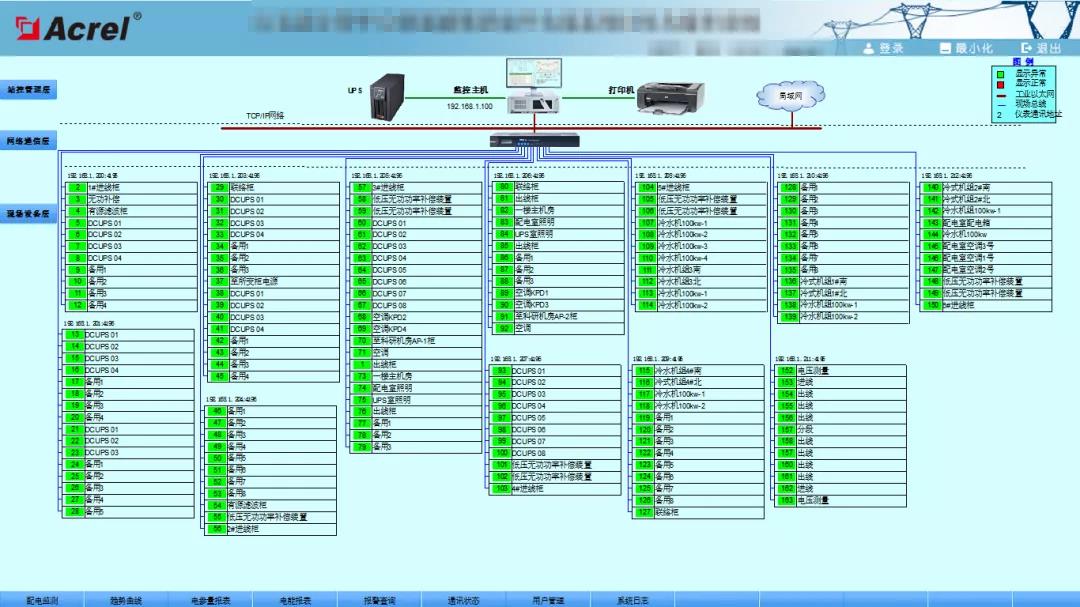

O diagrama da estrutura de comunicação do sistema mostra principalmente a estrutura de rede do sistema. O sistema adota uma estrutura hierárquica e distribuída e monitora o estado de comunicação do equipamento na camada de intervalo ao mesmo tempo.

Vermelho indica comunicação normal e verde indica comunicação anormal.33

O sistema pode armazenar e gerenciar os registros de deslocamentos de sinal remoto, ações de proteção, disparo de acidente, tensão, corrente, potência, fator de potência fora dos limites e outros eventos, de modo a tornar conveniente para os usuários rastrear o histórico de eventos do sistema e alarmes, estatísticas de consulta e análise de acidentes.


05 Resumo

O cliente deste projeto é a sala de distribuição de energia do data center do Banco Popular da China. O que importa para o cliente é a estabilidade do equipamento do sistema e a integridade dos dados.


O sistema de monitoramento de energia ACREL2000 utilizado no projeto tem a função de redundância de duas máquinas, sendo as duas redes standby uma da outra, o que pode garantir a comunicação de rede confiável entre as máquinas master e slave.

O sistema possui cronometragem de backup automático, podendo definir o ciclo de backup automático.

A recuperação de dados históricos pode ser baseada nos arquivos de backup de dados históricos para recuperação de dados históricos.
