Medidor de energia multicanal ADW600

● Medição: tensão trifásica, corrente, potência, fator de potência, harmônico, etc.
● Comunicação: RS485 (Modbus-RTU), 4G, Ethernrt, WiFi
● Máximo de 12 canais
● Precisão:Classe 0,5


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ADW600
Marca do Produto:
ACREL

Descrição do produto

Visão geral

Marca:Acrel	Local de Origem:China	Certificado:CE

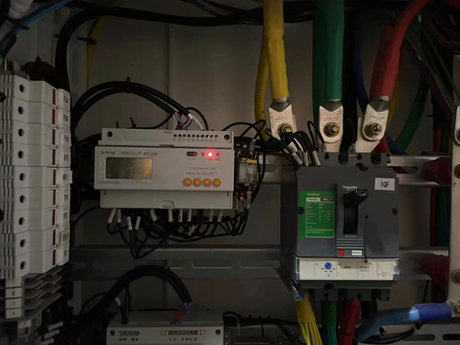

Aplicação: sistema IOT

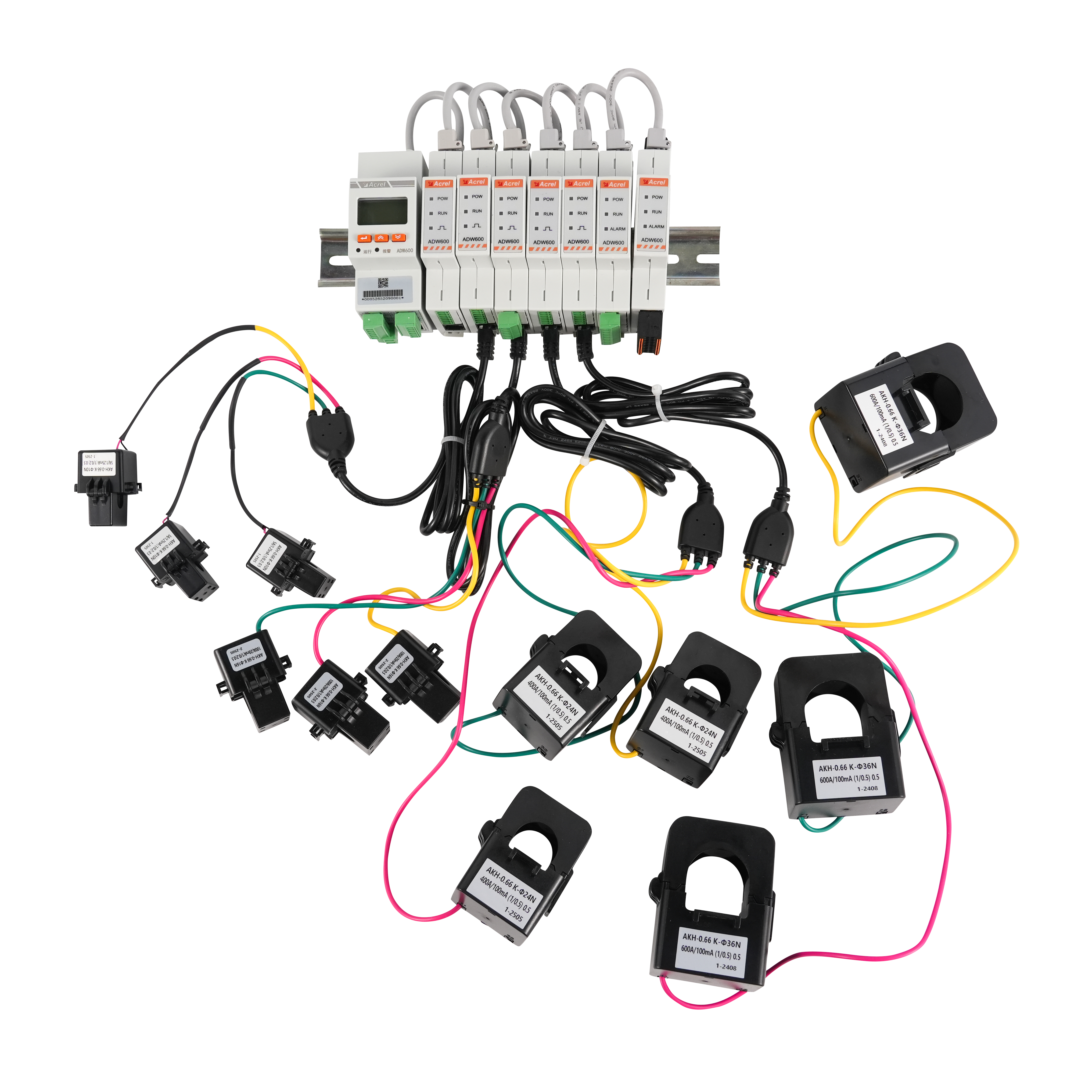

Os medidores da série ADW600 são divididos em gateway inteligente da série ADW600 e módulo de medição multicircuito ADW600. Eles são usados principalmente para medição de energia ativa trifásica em redes de baixa tensão e apresentam tamanho pequeno, fácil instalação e rica funcionalidade. Os produtos adotam um design modular, incluindo o corpo do gateway, módulo de tensão, módulo de corrente, módulo de chave, módulo de medição de temperatura e corrente de fuga, etc. Os módulos são conectados por meio de cabos de rede e podem suportar emendas de vários circuitos. Eles são adequados para cenários de medição de múltiplos circuitos no lado de baixa tensão, especialmente para atualizações de sistemas de energia.

Descrição do produto

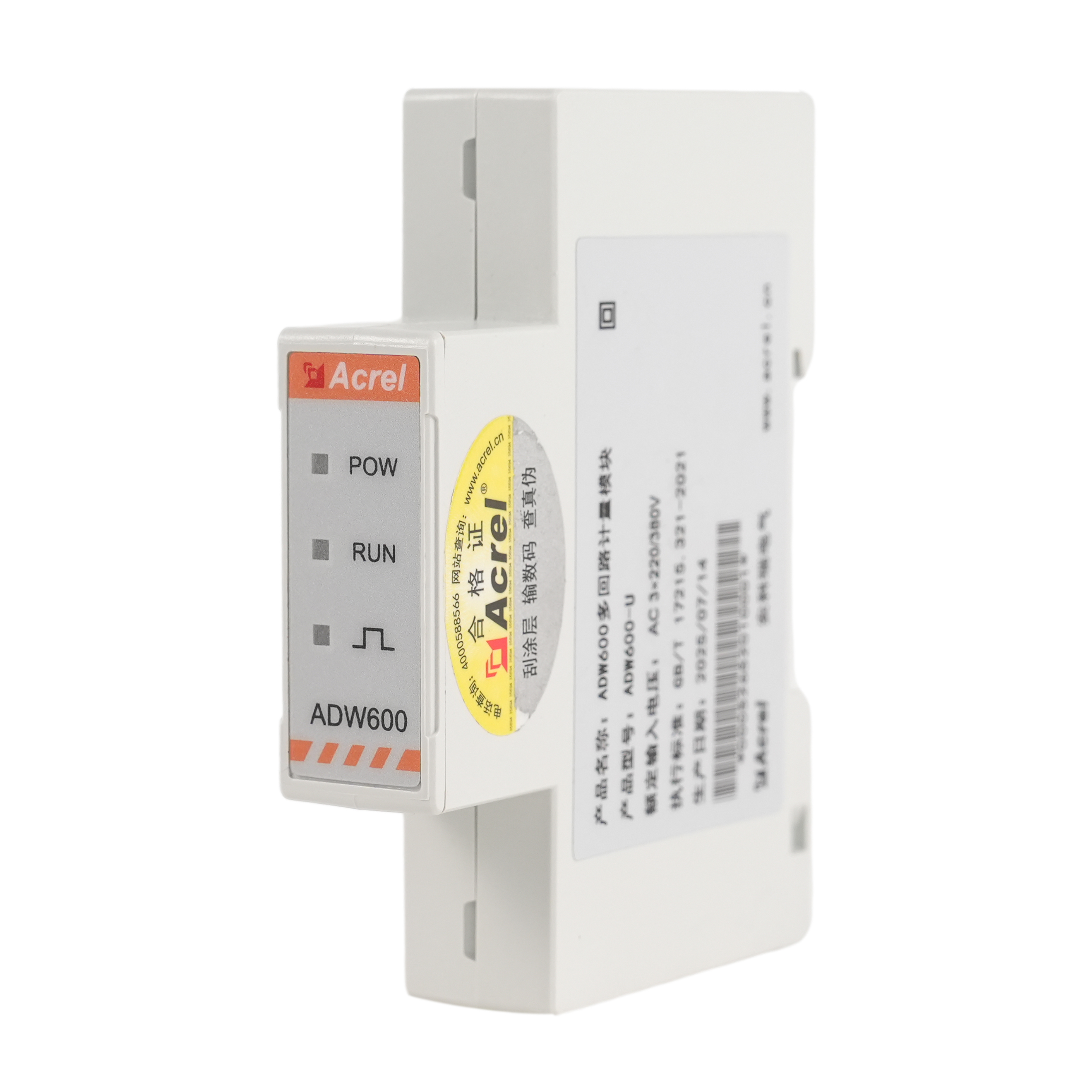

Módulo ADW600-U

Medição e amostragem de tensão

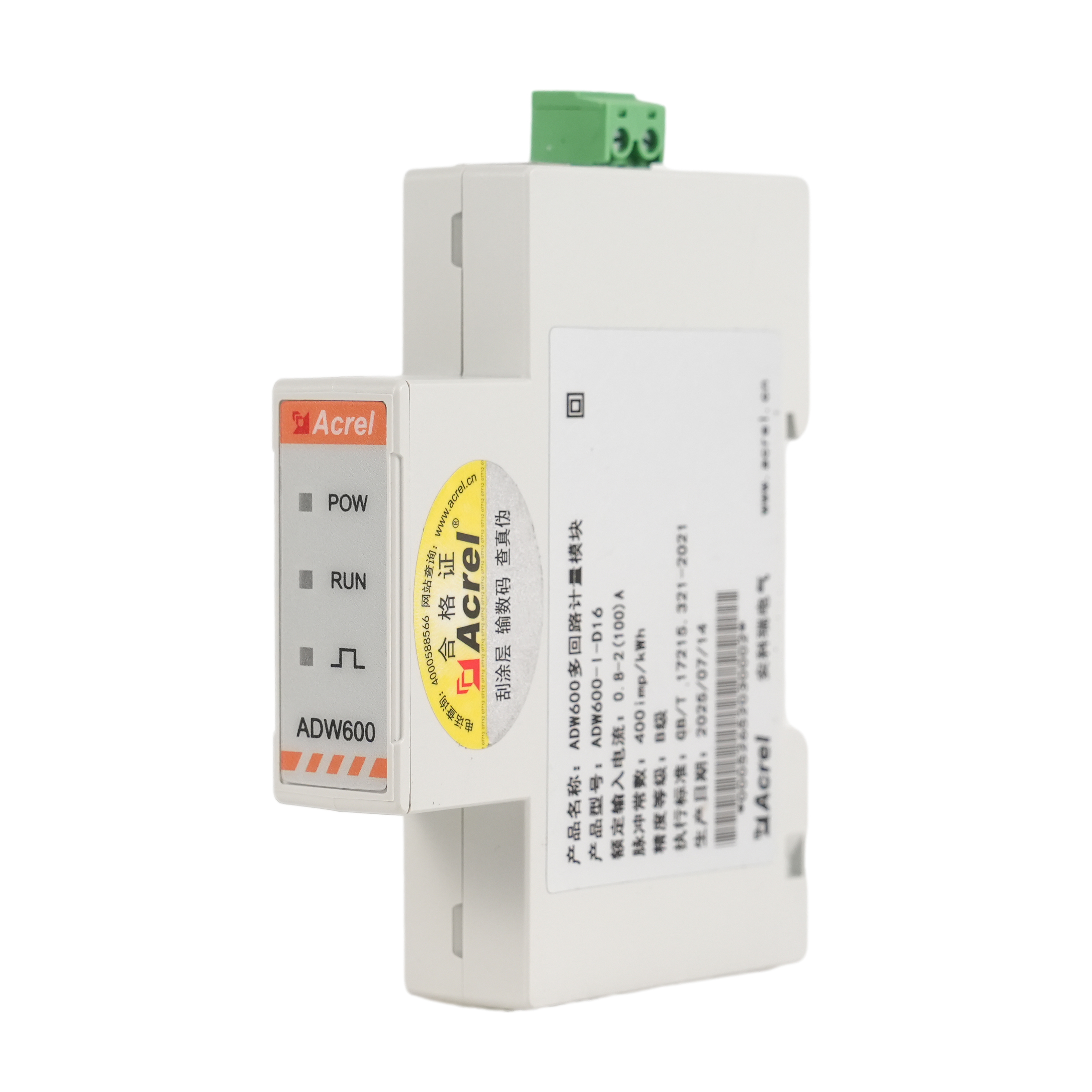

Módulo ADW600-I

Medição de energia ativa (direta e reversa), medição de energia reativa de quatro quadrantes

Tensão, corrente, fator de potência, frequência, potência ativa, potência reativa, potência aparente

Conteúdo harmônico total, conteúdo harmônico (2º a 31º)

Saída de pulso ativa

Módulo ADW600-K

4DI, 2DO

Módulo ADW600-K

Medição de temperatura de 12 canais, medição de corrente residual de 4 canais

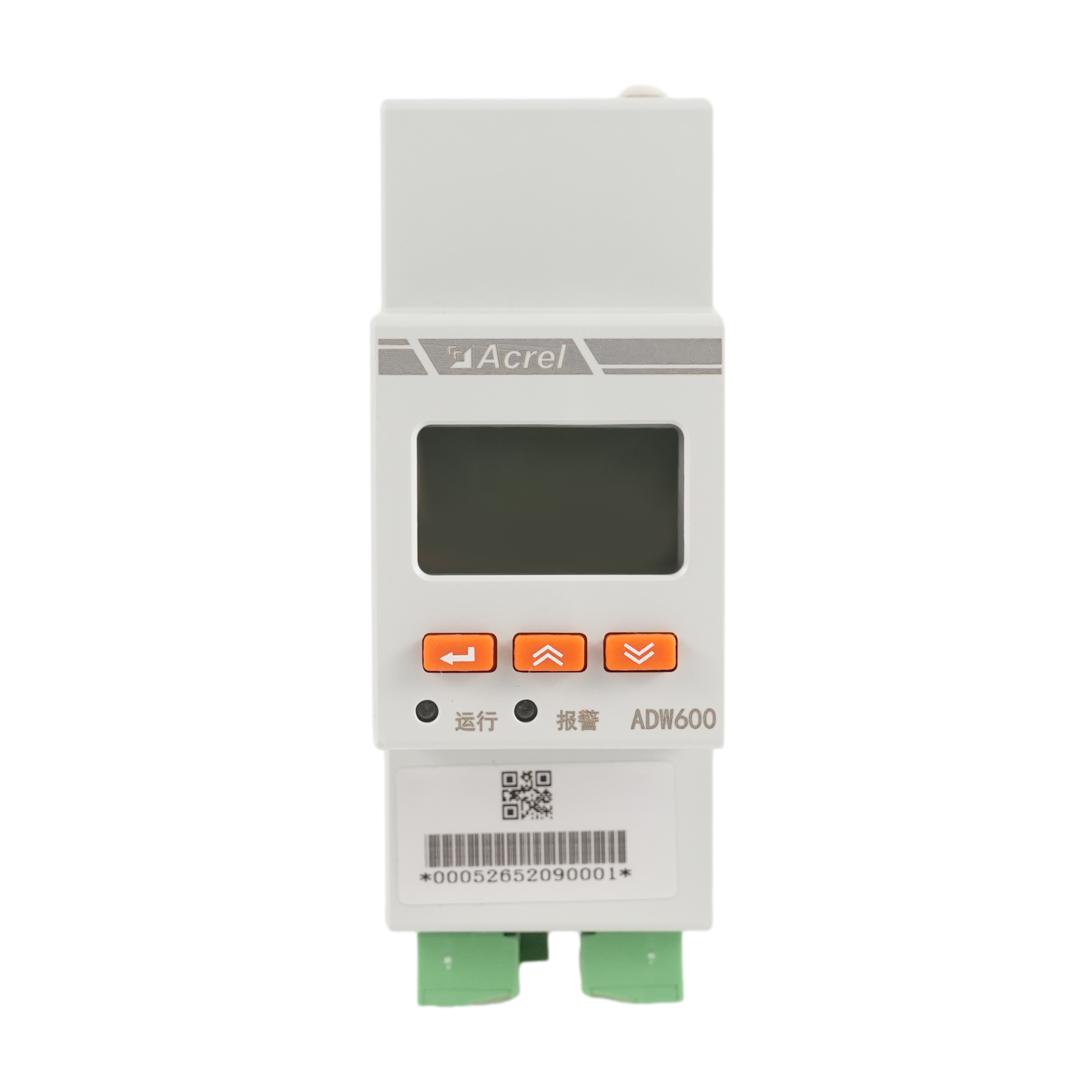

Módulo ADW600-M/CE

Pode conectar até 12 circuitos; pode visualizar dados em tempo real, como tensão, corrente, potência, energia, temperatura e corrente de fuga de cada circuito; ele pode visualizar a falha, o alarme e o status ligado/desligado de cada circuito; pode definir e controlar parâmetros para cada circuito; possui montagem em trilho DIN, display LCD; registro de eventos; Comunicação RS485; e comunicação Ethernet.

Módulo ADW600-M/4G

Pode conectar até 12 circuitos; pode visualizar dados em tempo real, como tensão, corrente, potência, energia, temperatura e corrente de fuga de cada circuito; ele pode visualizar a falha, o alarme e o status ligado/desligado de cada circuito; pode definir e controlar parâmetros para cada circuito; possui montagem em trilho DIN, display LCD; registro de eventos; Comunicação RS485; e comunicação de rede 4G.

Módulo ADW600-M/WF

Pode conectar até 12 circuitos; pode visualizar dados em tempo real, como tensão, corrente, potência, energia, temperatura e corrente de fuga de cada circuito; ele pode visualizar a falha, o alarme e o status ligado/desligado de cada circuito; pode definir e controlar parâmetros para cada circuito; possui montagem em trilho DIN, display LCD; registro de eventos; Comunicação RS485; e comunicação de rede WiFi.

Exibição

ADW6002

Visor ADW600

Visor ADW600 1

Desenho dimensional do gateway inteligente da série ADW600

Visor ADW600 2

Desenho dimensional do módulo de medição multi-loop ADW600

Observações: Ao conectar os cabos de rede entre diferentes módulos, é necessário prestar atenção ao fato de que BUS-IN é a interface de entrada e BUS-OUT é a interface de saída, e conectá-los sequencialmente a partir do gateway inteligente da série ADW600 ou módulo de fonte de alimentação, e a conexão não pode ser revertida.

Parâmetro

Gateway inteligente série ADW600

Módulo	ADW600-M/4G	ADW600-M/CE	ADW600-M/WF
Fonte de alimentação funcionando	CA 220 V
Consumo de energia	≤30W
Comunicação	4G	Ethernet	Wi-Fi
Exibição	Visor de cristal líquido de matriz de pontos LCD
Registro de evento	O número máximo de alarmes, falhas e registros de ações é 20 cada.
Protocolo	Modbus, MQTT, etc.
Requisito de altitude	≤2000m
Temperatura ambiente	-25 °C-55 °C, a temperatura média de 24h não é superior a 35 °C.
Requisito ambiental	Sem risco de explosão, sem poeira condutora, sem o suficiente para corroer metais e danificar o isolamento e sem vibração óbvia.
Umidade relativa	A +40 C, a umidade relativa do ar é de 50% e pode ser maior em temperaturas mais baixas.
Temperatura de armazenamento	-40°C-70°C
Nível de proteção	IP20
Modo de instalação	Instalação de trilho guia padrão de 35 mm

Módulo de medição multi-loop ADW600

ADW600-U	Tensão nominal	3×57,7/100V,3×220/380V,3×100V, 3×380V
	Precisão de tensão	0,5%
	Frequência de referência	45-65 Hz
	Consumo de energia	<0,5VA por fase
ADW600-I	Corrente de entrada	D10:0,03-0,15(6)A,D16:0,8-2(100)A,D24:3,2-8(400)A,D36:4,8-12(600)A
	Precisão de potência ativa	Classe B
	Largura de pulso de energia	80±20ms
	Constante de pulso ativo	D10: 6400imp/kWh, D16: 400imp/kWh, D24: 100imp/kWh, D36: 60imp/kW
	Consumo de energia	<0,5VA por fase
ADW600-K	Trocar entrada	4 entradas passivas com fonte de alimentação DC12V integrada
ADW600-K	Saída do interruptor	2 saídas passivas, capacidade AC230V/DC30V, 3A
ADW600-TL	Medição de temperatura	12 canais de medição de temperatura com precisão de ±2°C, com 12 fios de medição de temperatura como padrão.
ADW600-TL	Medição de corrente residual	4 canais de medição de corrente residual, a entrada máxima é de 1mA e a precisão é de 1%. O transformador de corrente residual precisa ser adquirido separadamente.

Conexão típica

conexão de medidor sem fio

Módulo opcional

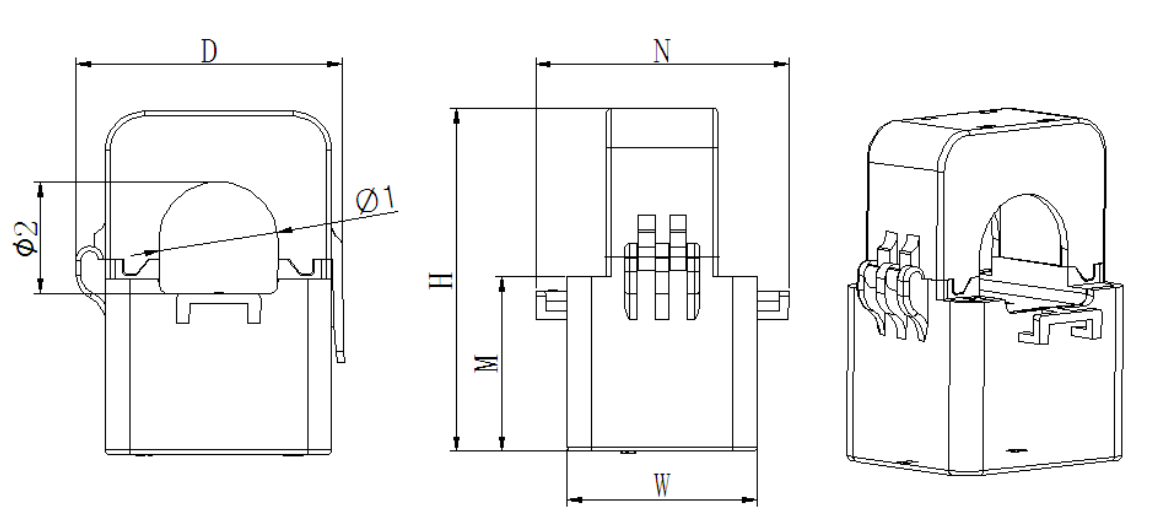

Especificações e dimensões correspondentes do transformador de corrente ADW600-I

Especificações e modelos	Dimensão total (mm)					Tamanho do furo (mm)		Tolerância (mm)
Especificações e modelos	W	H	D	M	N	Φ1	Φ2	Tolerância (mm)
D10:AKH-0,66/K-Φ 10N	27	44	32	25	36	10	9	±1
D16:AKH-0,66/K-Φ 16N	31	50	36	27	42	16	17
D24:AKH-0,66/K-Φ 24N	39	71	46	36	52	24	23.5
D36:AKH-0,66/K-Φ 36N	42.5	82	58	40	56	33.5	35
