DJSF1352-D-360 Medidor de energia DC com certificação MID

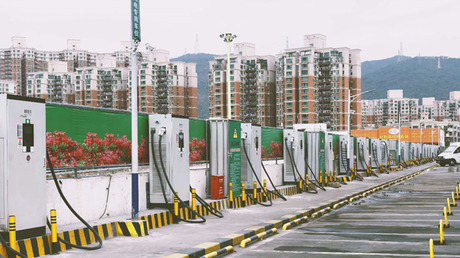

O medidor de energia CC montado em trilho DJSF1352-D, projetado especificamente para pilhas de carregamento CC, é capaz de medir tensão, corrente, potência e energia, entre outros parâmetros.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
DJSF1352-D-360
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Local de Origem:China

Modelo:DJSF1352-D-360

O medidor de energia CC montado em trilho DJSF1352-D, projetado especificamente para pilhas de carregamento CC, é capaz de medir tensão, corrente, potência e energia, entre outros parâmetros.

Descrição do produto

DJSF1352-D-360

Modelo	Esclarecimento
DJSF1352-D-360	Medidor de energia DC (corrente máxima 360A)
DJSF1352-D-600	Medidor de energia DC (corrente máxima 600A)
DJSF1352-L	Módulo de exibição LCD (para exibição estendida DJSF1352-D-600)

Parâmetro

Dimensão

Dimensão DJSF1352-D-360

Parâmetro

Parâmetros técnicos		Índice
Entrada	Valor nominal	Entrada de tensão	Entrada atual
		CC 0-1000V	DJSF1352-D-360:100(360)A DJSF1352-D-600:4-90(600)A
	Consumo de energia	Tensão: ≤0,2VA, corrente ≤0,1VA
Classe de precisão		Classe B (Classe 1)
Função	Exibição	Tela LCD de segmento (LCD)
	Interface de comunicação	RS485
	Protocolo de comunicação	Modbus-RTU,DL/T 645-2007,DLT698
	Saída de pulso	Uma segunda saída de pulso, uma saída de pulso de energia
		Veja o display SYS->PLUS nas configurações do menu do medidor. Por exemplo: O medidor exibe 100, que é 100imp/kWH
Fonte de alimentação	Faixa de tensão	CC 9—36 V
	Consumo de energia	≤3W
Tensão suportável de frequência de energia		Fonte de alimentação // Entrada de sinal // Outros circuitos 4,4kV/1min
Tensão suportável de impulso		±6KV
Resistência de isolamento		≥ 40MΩ
Média de horas de trabalho sem barreiras		≥50000h
Meio Ambiente	Temperatura	Temperatura de trabalho: -40 °C ~ +70 °C; Temperatura de armazenamento: -40℃~+70℃
	Umidade	≤95% UR, sem condensação, sem gás corrosivo
	Altitude	≤2000m

Fiação

Fiação DJSF1352-D-360 1

1 * Módulo de exibição + 1 * Medidor de energia DC

Fiação DJSF1352-D-360 2

1 * Módulo de exibição + 2 * Medidor de energia DC

Fiação DJSF1352-D-360

Precauções

1. Fiação da interface de comunicação

A conexão de comunicação recomendada utiliza um cabo blindado de três núcleos, com cada núcleo tendo uma área de seção transversal não inferior a 0,5mm², conectado a A e B respectivamente, e a camada de blindagem aterrada. A fiação deve ser mantida longe de cabos fortes ou de outros ambientes de campos elétricos fortes.

2.Torque do parafuso terminal

O torque de aperto dos parafusos terminais não deve exceder 0,5 Nm (3,5 Lb-In)
