DJSF1352-D: Medidor de energia DC de alta precisão para aplicações de carregamento de veículos elétricos

DJSF1352-D é um medidor de energia DC montado em trilho DIN35mm desenvolvido pela Acrel para pilhas de carregamento DC, sistemas de armazenamento fotovoltaico e distribuição industrial DC. Integra um shunt de alta precisão no corpo do medidor, eliminando a necessidade de shunts externos e reduzindo a complexidade da instalação. O medidor suporta medição direta de tensão CC (0-1000V), corrente (360A/600A), potência e energia, com precisão de até Classe B (Classe 1.0). Seu design compacto (1/3-1/4 do tamanho dos medidores tradicionais do tipo split) se adapta a espaços confinados, como pilhas de carga, enquanto uma ampla faixa de temperatura operacional (-40°C~+70°C) e alto grau de proteção garantem confiabilidade em ambientes industriais ou externos agressivos.

• Instalação: Montagem em trilho DIN35mm padrão para implantação flexível.
• Parâmetros Elétricos: Entrada de tensão 0-1000V DC; medição de corrente de até 600A (via shunt interno), capacidade de sobrecarga 1,2 vezes operação contínua.
• Precisão: Classe B (Classe 1.0) para medição precisa de energia.
• Comunicação: Interface RS485 com suporte a protocolos Modbus-RTU (taxa de transmissão padrão de 9600, ajustável para 1200/2400/4800) e DL/T 645-2007 para integração perfeita com sistemas de gerenciamento de energia.
• Exibição e funcionalidade: Tela LCD para exibição em tempo real de tensão, corrente, potência e energia; suporta ciclo de parâmetros e saída de pulso para leitura remota do medidor.

Aplicações Típicas
O medidor é amplamente utilizado em pilhas de carregamento CC (para rastreamento preciso do consumo de energia e otimização operacional), sistemas de armazenamento fotovoltaico (para monitorar a eficiência de geração e armazenamento) e redes industriais de distribuição CC (para evitar sobrecarga de equipamentos e reduzir o desperdício de energia). Sua proteção robusta (tensão suportável de isolamento de 3,5kV/1min) e design anti-interferência o tornam adequado para ambientes agressivos, como fábricas, parques logísticos e estações de carregamento externas.

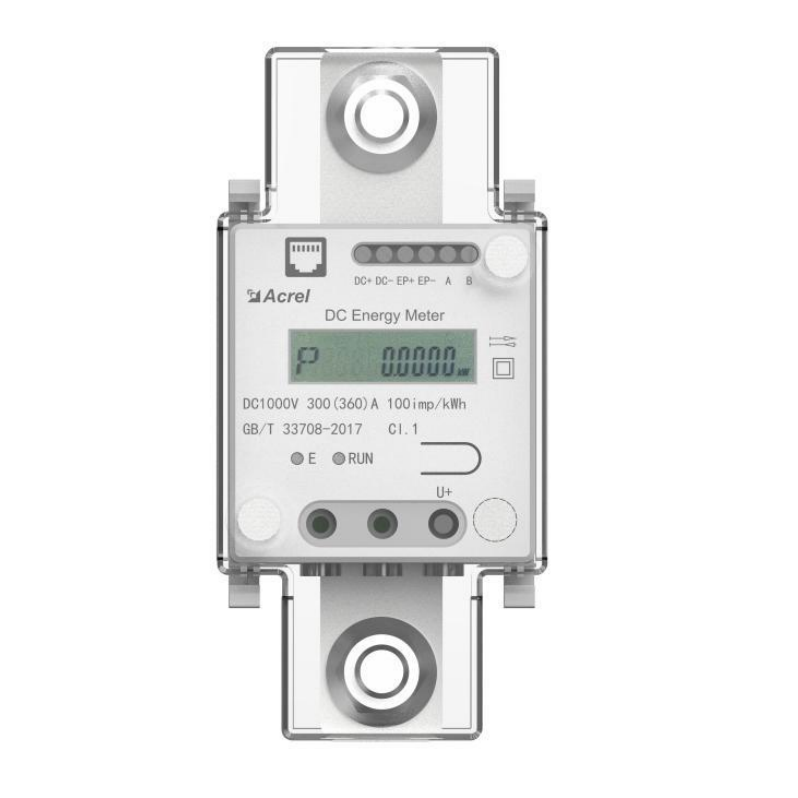

Medidor de energia DC DJSF1352-D-360 (corrente máxima 360A)

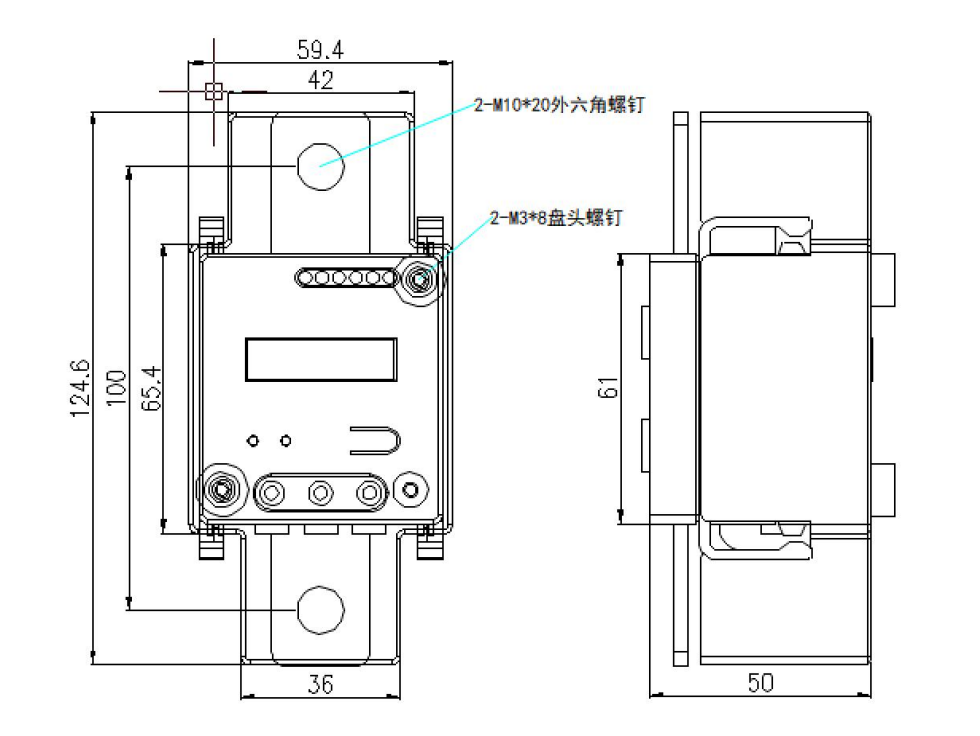

Dimensão

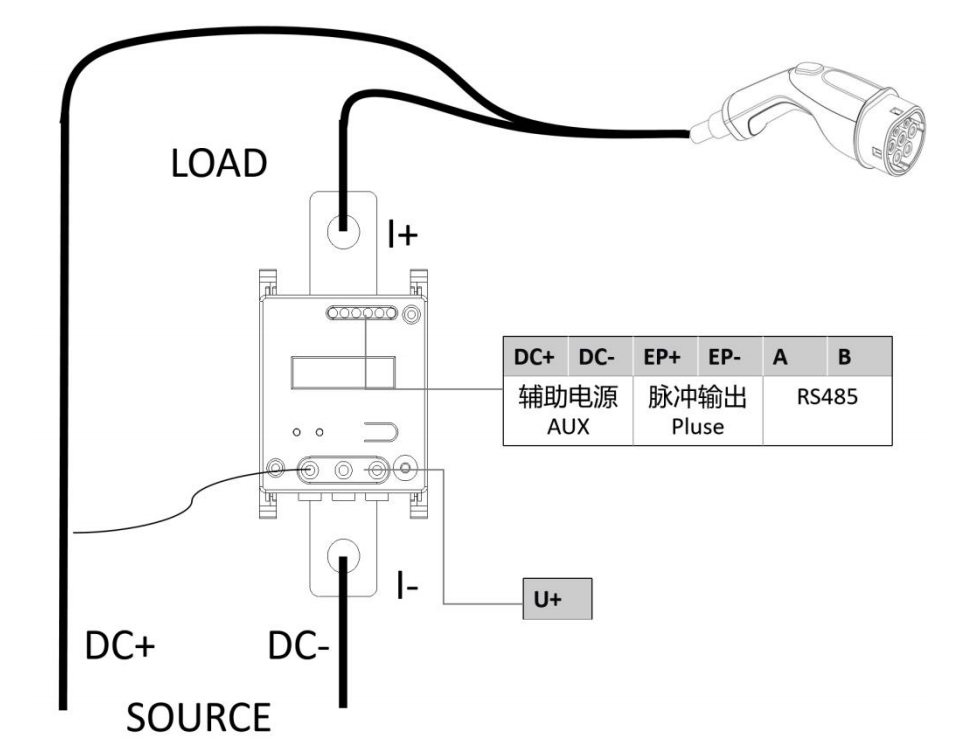

Fiação

Medidor de energia DC DJSF1352-D-600 (corrente máxima 600A)

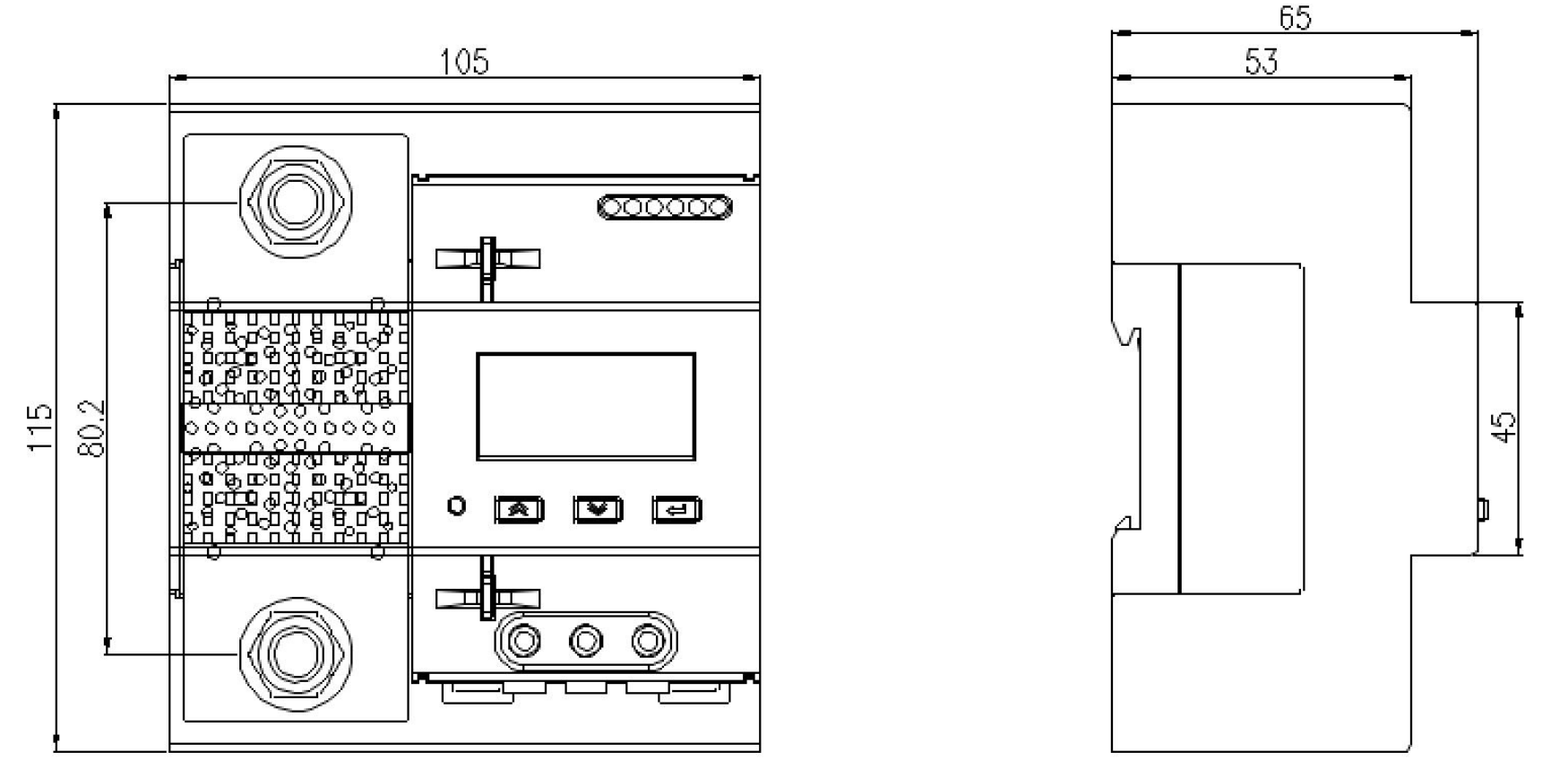

Dimensão

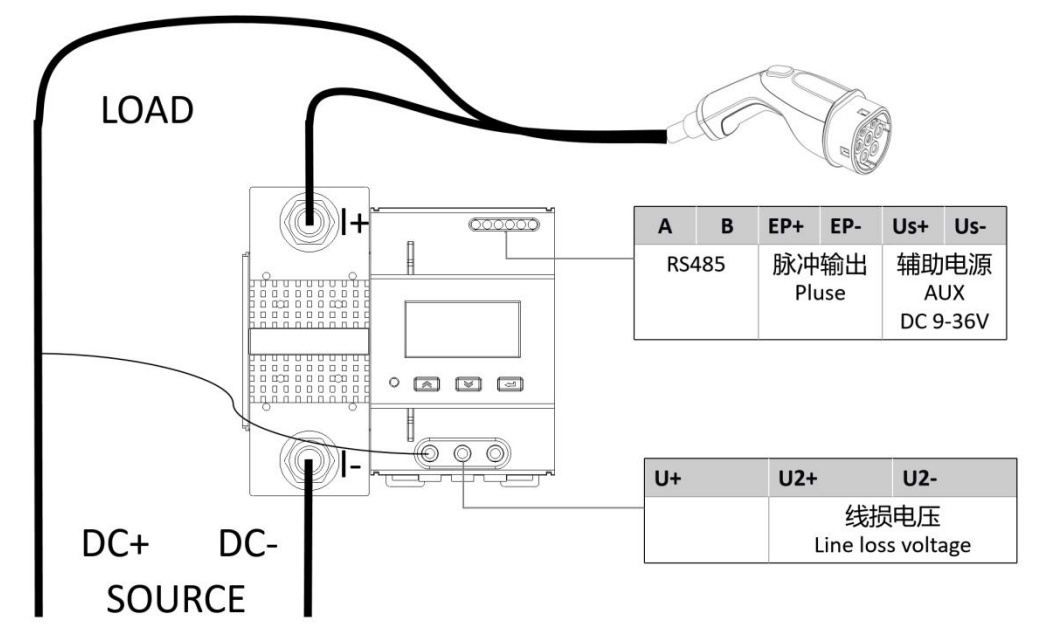

Fiação

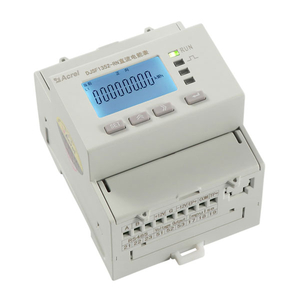

Módulo de exibição LCD DJSF1352-L

Dimensão

Fiação do módulo de exibição

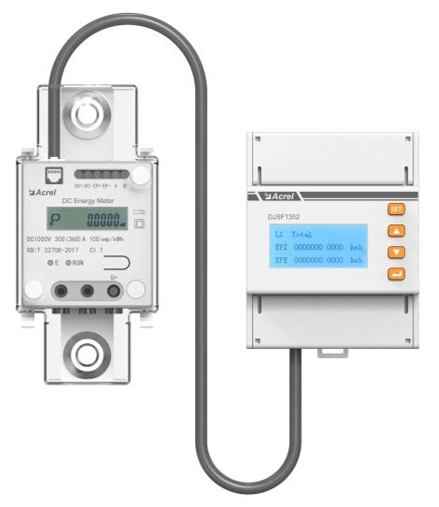

1 * Módulo de exibição + 1 * Medidor de energia DC DJSF1352-D-360

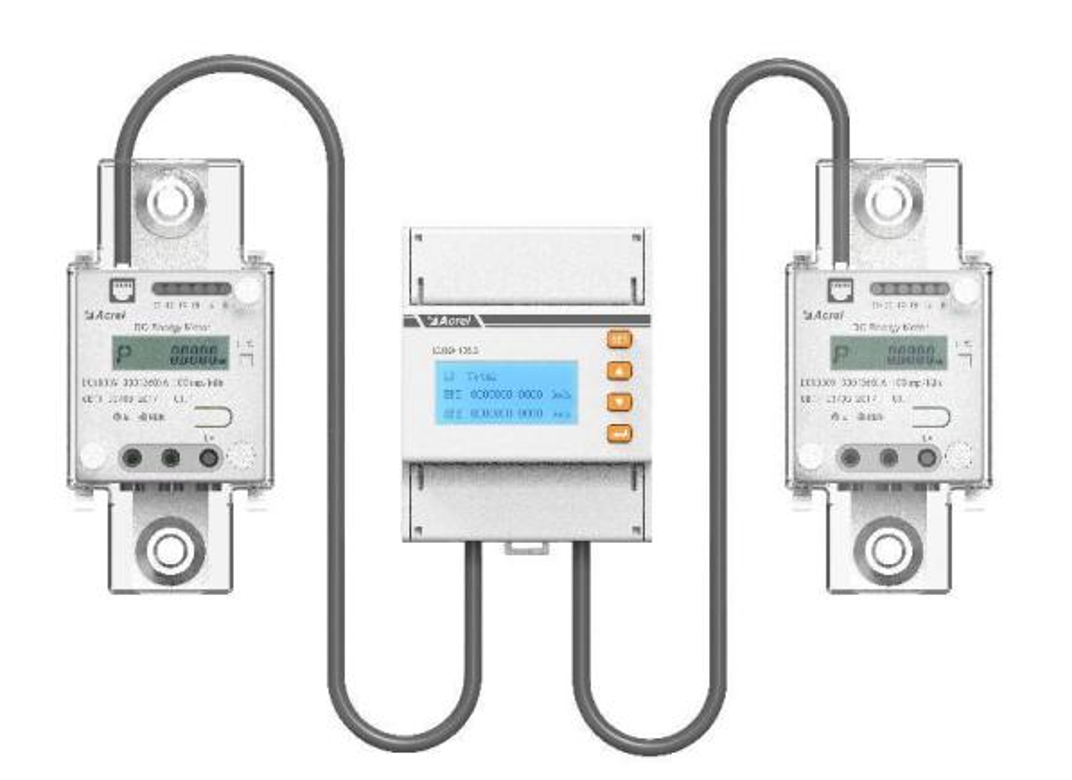

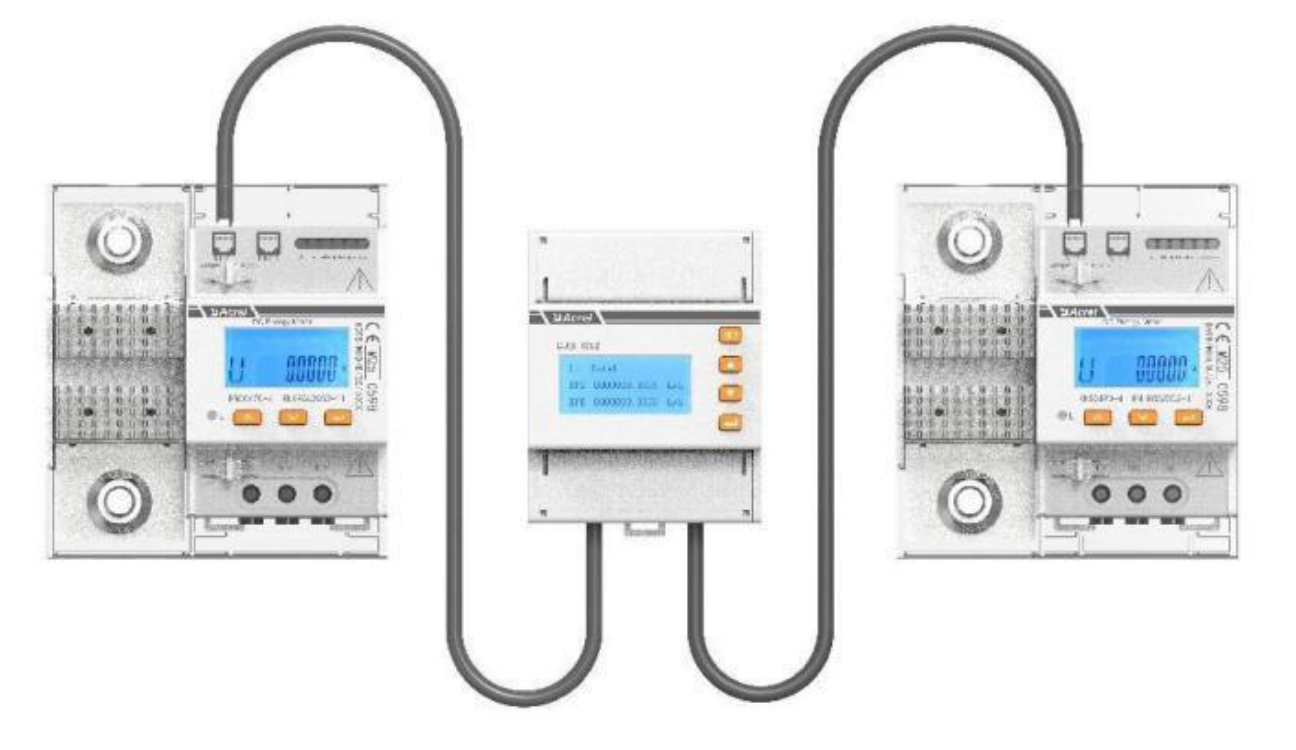

1 * Módulo de exibição + 2 * Medidor de energia DC DJSF1352-D-360

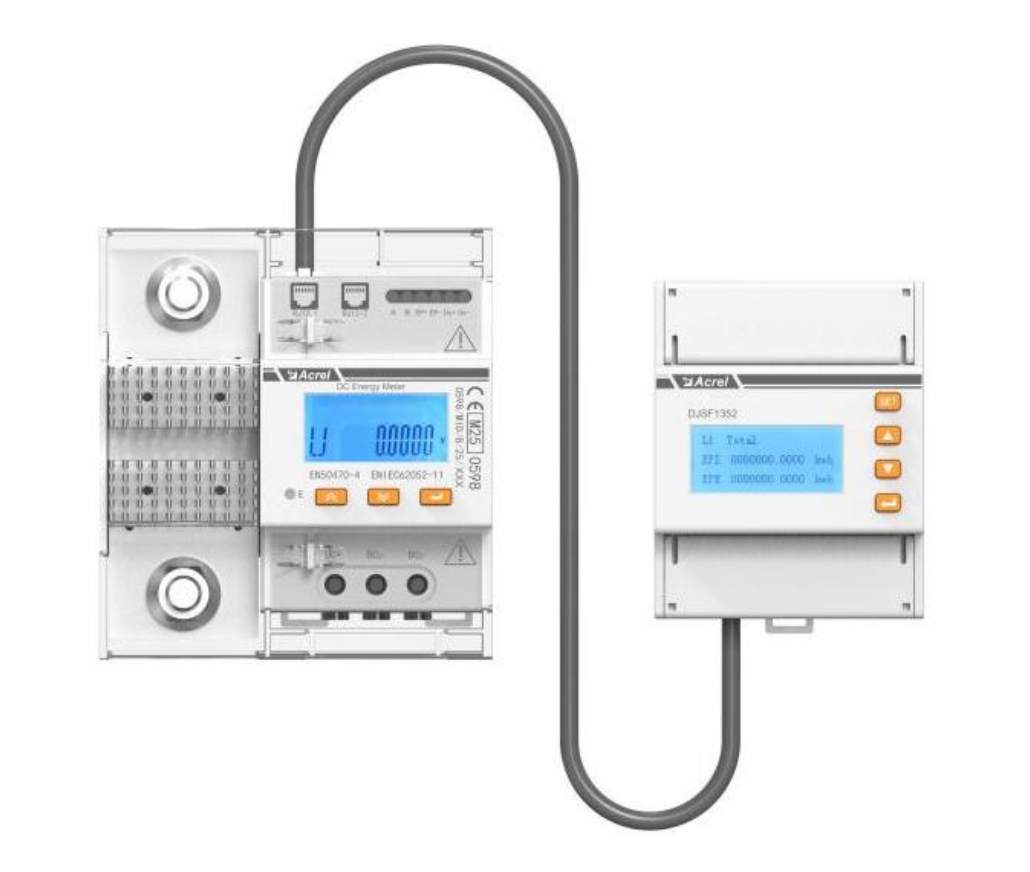

1 * Módulo de exibição + 1 * Medidor de energia DC DJSF1352-D-600

1 * Módulo de exibição + 2 * Medidor de energia DC DJSF1352-D-600

• Fiação: Use cabos de par trançado blindados para comunicação RS485 (cada núcleo ≥0,5 mm²), com a blindagem aterrada e os cabos afastados de linhas de energia fortes para evitar interferências.
• Parafusos terminais: Aperte os parafusos com um torque máximo de 0,5 Nm (3,5 Lb-In) para evitar danos ao corpo do medidor.
• Comissionamento: Alterne as interfaces de exibição por meio de botões para visualizar diferentes parâmetros; configure protocolos de comunicação e taxas de transmissão de acordo com os requisitos do sistema.
