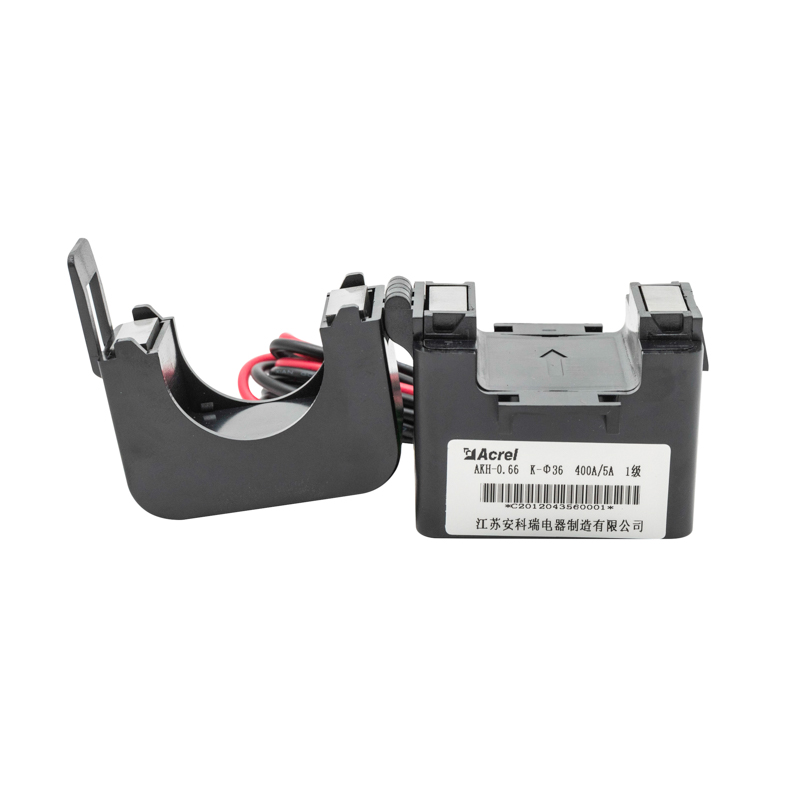

AKH0.66K-φ36 Split Core Transformer Corrente
Você está aqui: Casa » Produtos » Sensor de potência » Transformador atual » AKH0.66K-φ36 Split Core Transformer Corrente

AKH0.66K-φ36 Split Core Transformer Corrente

● Split Core.
● Abertura: 36mm
● Relação atual: 100-200A / 10MA, 200-400a / 20mA, 300-600a / 100mA, 400A / 40mA, 600A / 75mA, 300-400A / 5 (1) A, 500-600a / 5 (1) A
Status de disponibilidade:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • Akh-0,66 / k-k-φ36

  • ACREL

Baixar

Manual de AKH-0,66 / K K-φ36:Catálogo Acrel de Power Sensor.pdf

CE do transformador atual:CE (transformador atual.pdf


Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.

AKH-0.66 / K K-φ36 Série Split Current Transformer

O transformador de corrente (CT) é usado para transformar a alta corrente AC para pequenos valores facilmente gerenciáveis. Eles são conectados com o medidor de painel ou relé e eles podem ajudar a medir o equipamento atual ou proteger o equipamento.


Descrição do Produto


7E7A9872.

PadrõesIEC / EN61869-1, IEC / EN61869-2


Razão:100-200A / 10MA,200-400a / 20mA,

300-600A / 100mA, 400A / 40mA, 600A / 75mA,

300-400A / 5 (1) a, 500-600a / 5 (1) a


Aula:0.5


Volta:1


Abertura:36milímetros


Frequência classificada:50 / 60Hz.


Sobrecarga contínua:120% dentro de.


Nível de proteção:IP30.



7E7A9876.

Fator de segurança:Fs <5.


Tensão máxima do sistema:720V AC.


Tensão de teste:3kv AC (1min)


Corrente térmica de curto prazo:Ith = 40 ~ 60in


Corrente dinâmica classificada:Idyn = 2.5ith.


Corrente secundária classificada:X / 5A (x / 1a mediante solicitação)


Invólucro:ABS auto-extinguível de policarbonato não inflamável






Mostrar


尺寸.


Dimensão (mm) Abertura (mm)
Modelo
W H D M N Φ1. Φ2.
K-φ10. 27 40 26 24 36 10 9
K-φ16. 31 50 29 28 42 16 17
K-φ24. 39 71 46 36 52 24 23.5
K-φ36. 42.5 82 58 40 56 33.5 35
K-φ50. 46.5 110 90 54 66.5 47 52

组合图.

Parâmetro


AKH-0.66K Especificação 新

Certificado

Transformadores de corrente


Transformadores de corrente 1.


Transformadores de corrente 2.



Perguntas frequentes

Como sobre o serviço acrel?

1.ACREL Forneça o manual do usuário e o vídeo.

2. Nós Acrel garantimos uma garantia de 24 meses.

3.Acrel fornece um pacote de papelão e placa de plástico para entrega, o prazo de entrega é de 15 dias.


Como escolher um transformador de corrente adequado?

1. Qual é o nível de tensão?

2. Qual é a proporção atual?

3. Qual é o tamanho do diâmetro ou do barramento do cabo? Devemos confirmar o diâmetro do furo.
