AKH-0.66Z-3 × φ20 Transformador de corrente de três fase
Você está aqui: Casa » Produtos » Sensor de potência » Transformador atual » AKH-0.66Z-3 × φ20 Transformador de corrente de três fase

AKH-0.66Z-3 × φ20 Transformador de corrente de três fase

● fechar loop.
● Abertura: 20mm
● Relação atual: 5-200A / 1 (5) A, 5-200A / 0,05a
  • AKH-0.66Z-3 × φ20
  • ACREL

Baixar

Manual de AKH-0.66Z-3 × φ20:Catálogo Acrel de Power Sensor.pdf

CE do transformador atual:CE (transformador atual.pdf


Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.

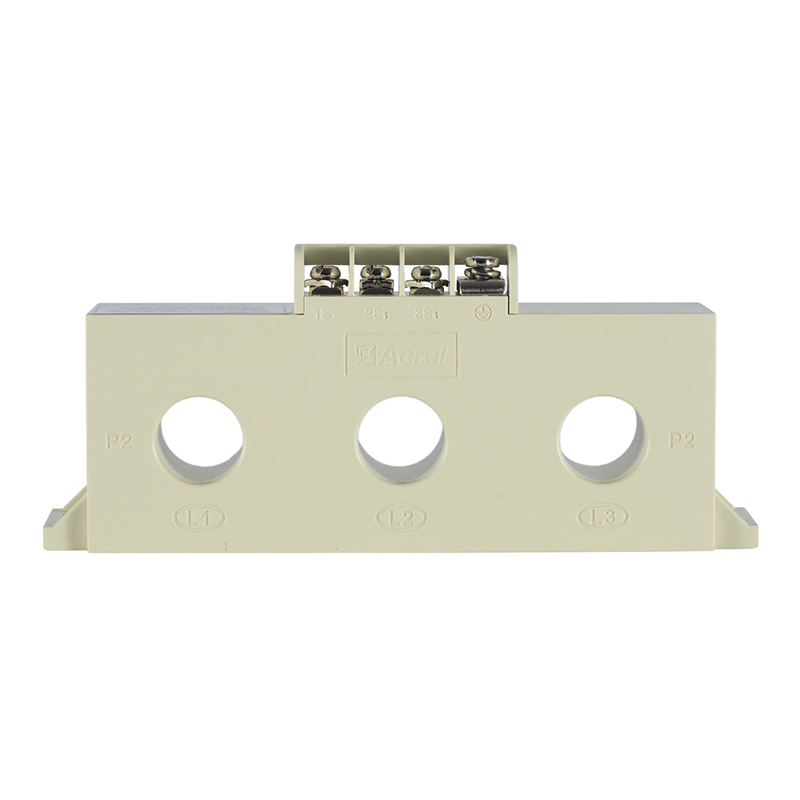

AKH-0.66Z-3 × φ20 Series Fechar Loop Três Transformador de Corrente Três Fase

O transformador de corrente (CT) é usado para transformar a alta corrente AC para pequenos valores facilmente gerenciáveis. Eles são conectados com o medidor de painel ou relé e eles podem ajudar a medir o equipamento atual ou proteger o equipamento.


Aula de precisão 0,5 trilho montado três transformador de corrente 3 fase de 3 fases


Transformador de corrente de três fases como dispositivo de coleta de sinal atual geralmente conecta medidores de monitoramento multi-circuito, disjuntores e assim por diante. É economia de espaço, fiação fácil e baixo custo.


Descrição do Produto


Transformador de corrente trifásica

PadrõesIEC / EN61869-1, IEC / EN61869-2


Tensão nominal:0.66KV AC.


Razão:5-200A / 1 (5) A, 5-200A / 0,05a


Aula:0.5


Abertura:20mm.


Frequência classificada:50 / 60Hz.


Dimensão:138 * 52 * 34mm




CTS de três fases.

Nível de proteção:IP30.


Sobrecarga contínua:120% dentro de.


Meio Ambiente:

Temperatura: -30 ℃ - + 70 ℃

Altitude: ≤3000m.
Umidade (sem condensação) ≤90% RH




Parâmetro

Parâmetro

Z-20 尺寸

Modelo Relação (a) Classe & Burden (VA / Ω) DIA (mm) Instalação
Classe 0.2. Classe 0.5. Classe 1
Z-3 × φ20 5-100 / 5a.

1.5VA.

Φ20.

Corrigir com parafuso
150 / 5A.
1.5Va.
200 / 5A.
2.5VA.
5-100 / 1a.

1.5Ω.
150 / 1a.
1.5Ω.
200 / 1a.
2.5Ω.
5-200A / 50ma.
10Ω.
100-200A / 20mA.
10Ω.
