AKH-0.66K-30 * 20 Transformador de corrente de núcleo dividido para barramento

● Split Core.
● Abertura: 30 * 20mm
● Relação atual: 20-75A / 1A, 100-400 / 5 (1) a
Status de disponibilidade:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • AKH-0,66 / K K-30 * 20

  • ACREL

Baixar

Manual de AKH-0,66 / K K-30 * 20:Catálogo Acrel de Power Sensor.pdf

CE do transformador atual:CE (transformador atual.pdf

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.

AKH-0.66 / K K-30 * 20 Série Split Current Transformer

O transformador de corrente (CT) é usado para transformar a alta corrente AC para pequenos valores facilmente gerenciáveis. Eles são conectados com o medidor de painel ou relé e eles podem ajudar a medir o equipamento atual ou proteger o equipamento.


Descrição do Produto


Hg9a9453.

PadrõesIEC / EN61869-1, IEC / EN61869-2


Razão:20-75A / 1A, 100-400 / 5 (1) A


Aula:0.5


Abertura:30 * 20mm.


Frequência classificada:50 / 60Hz.


Sobrecarga contínua:120% dentro de.


Nível de proteção:IP30.



CT Split CT.

Fator de segurança:Fs <5.


Tensão máxima do sistema:720V AC.


Tensão de teste:3kv AC (1min)


Corrente térmica de curto prazo:Ith = 40 ~ 60in


Corrente dinâmica classificada:Idyn = 2.5ith.


Corrente secundária classificada:X / 5A (x / 1a mediante solicitação)


Invólucro:ABS auto-extinguível de policarbonato não inflamável






Parâmetro

组合.

尺寸图.


Dimensão (mm) Abertura (mm) Observação
Modelo
W H D a e
Especificação (a)
Peso (kg)
K-30 * 20 90 114 40 22 32 20-400. 0,8-0,9.
K-60 * 40 114 140 36 42 62 250-2000. 1.0-2.0.
K-80 * 40 122 162 40 42 82 300-3000. 1.2-2.4.
K-80 * 50 114 159 36 52 82 250-1000. 1.1-1.4.
K-80 * 80 144 159 36 82 82 250-1000. 1.3-1.5.
K-100 * 40

144

194 52 42 102 1000-5000. 1.6-3.2.
K-120 * 60 164 214 52 62 122 400-5000. 1.6-3.0.
K-120 * 80 144 199 36 82 122 500-1500. 1.5-2.3.
K-130 * 40 144 224 52 42 132 1000-4000. 1.6-3.6.
K-130 * 60 170 222 70 60 130 1000-6000. 2.4-4.0.
K-140 * 60 164 234 52 62 142 1000-5000. 1.7-3.7.
K-160 * 80 184
254 52 82 162 1000-5000. 2,8-3.7.
K-200 * 80 184 294 52 82 202 1000-5000. 3.5-4.5.


Instalação

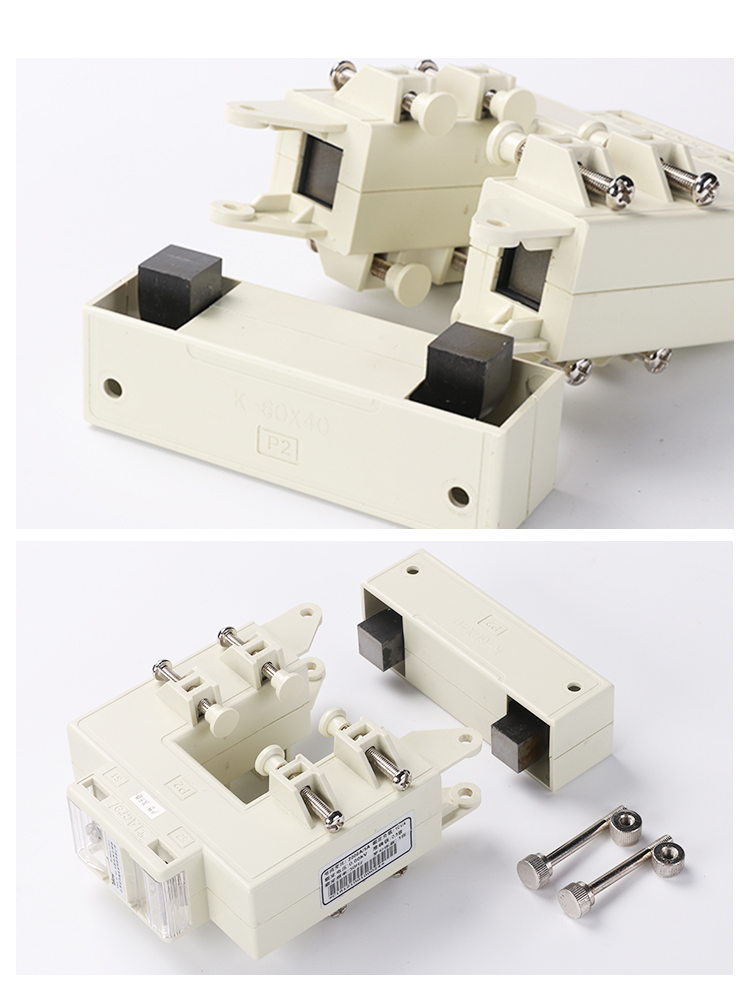

Instalação do CT.Detalhe CT.

em um:
sob um:
