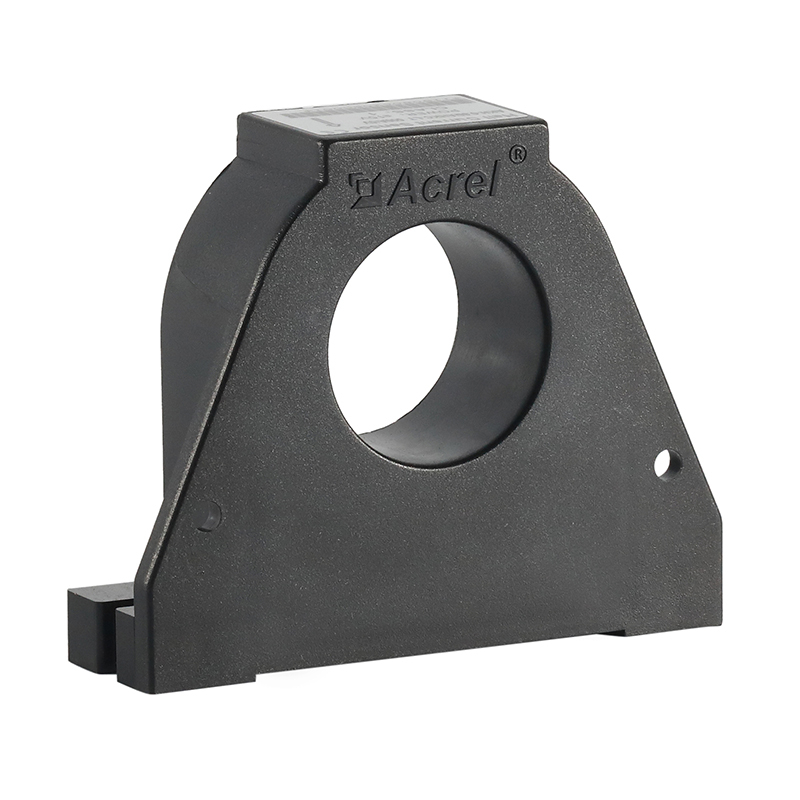

Ahkc-lt aberto loop hall efeito transdutor atual

● abrir loop.

● Atual de entrada nominal: AC / DC0 ~ (100-800)

● Tensão de saída classificada: 5V / 4V

● Abertura de medição: 32,5mm


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
Ahkc-lt.
Marca do Produto:
ACREL

Download

Manual de AHKC-LT:Manual de Efeito Hall Atual Transdutor.pdf

Ce de A.HKC-LT:CE do transdutor atual.pdf

Descrição do Produto

Visão geral

Marca: Acrel.	Lugar de origem: China	Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

Ahkc-lt.Transdutor de corrente de efeito de loop aberto

O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.

Descrição do Produto

Transdutor atual do efeito do efeito do hall 800A

Corrente de entrada nominal:AC / DC.0 ~ (100-800) a

Tensão de saída classificada:5V /4V.

Abertura de medição:32.5milímetros

Fonte de energia:± 15V.

Tamanho / dimensão:90 * 73.5 * 25mm

Precisão:1.0

Zero tensão offset:± 20mv.

Deslocamento de corrente de compensação:≤ ± 2.0mv / ºC

Linearidade:≤0,2% FS.

Tempo de resposta:≤5us.

Frenquência:0 ~ 20khz.

Tensão de isolamento:2.5KV / 50Hz / 1min

Consumo de energia:≤0.5w.

Dimensão

Dimensão:

90 * 73.5 * 25mm

Abertura/

Tamanho do furo:

32,5 mm

dimensão ahkc-lt

Instalação

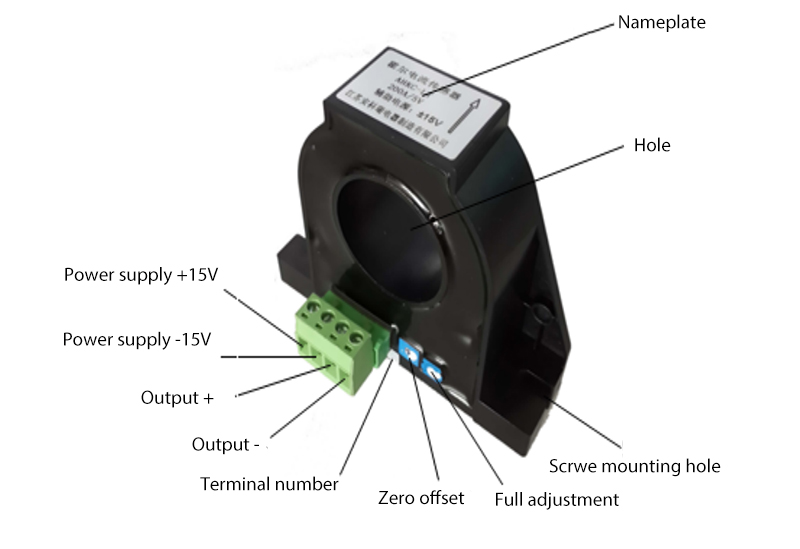

Detalhe de Ahkc-lt

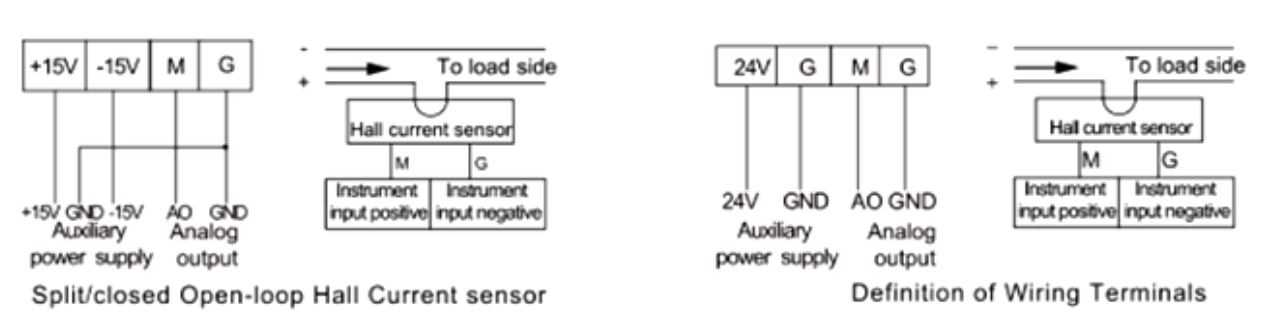

fiação

Parâmetro

Parâmetros.	Indicadores
Abertura de medição	32,5 mm
Tamanho / dimensão.	90 * 73.5 * 25mm
Corrente de entrada nominal	0 ~ (100-800) a
Tensão de saída classificada	5V / 4V.
Precisão	1.0
Fonte de energia	DC ± 15V (permitir a volatilidade ± 20%)
Tensão de deslocamento zero	± 20mv.
Drift de tensão offset	≤ ± 2.0mv / ºC
Linearidade	≤0,2% FS.
Tempo de resposta	≤5us.
Frenquência	0 ~ 20khz.
Tensão de isolamento	2.5KV / 50Hz / 1min
Temperatura de trabalho	-40ºC ~ 85ºC.
Temperatura de armazenamento	-40ºC ~ 85ºC.
Consumo de energia	≤0.5w.
