Ahkc-ea.
ACREL
Download
Manual de AHKC-EA:Manual de Efeito Hall Atual Transdutor.pdf
Ce de A.HKC-EA:CE do transdutor atual.pdf
Descrição do Produto
Marca: Acrel. | Lugar de origem: China | Certificado: CE. |
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS. |

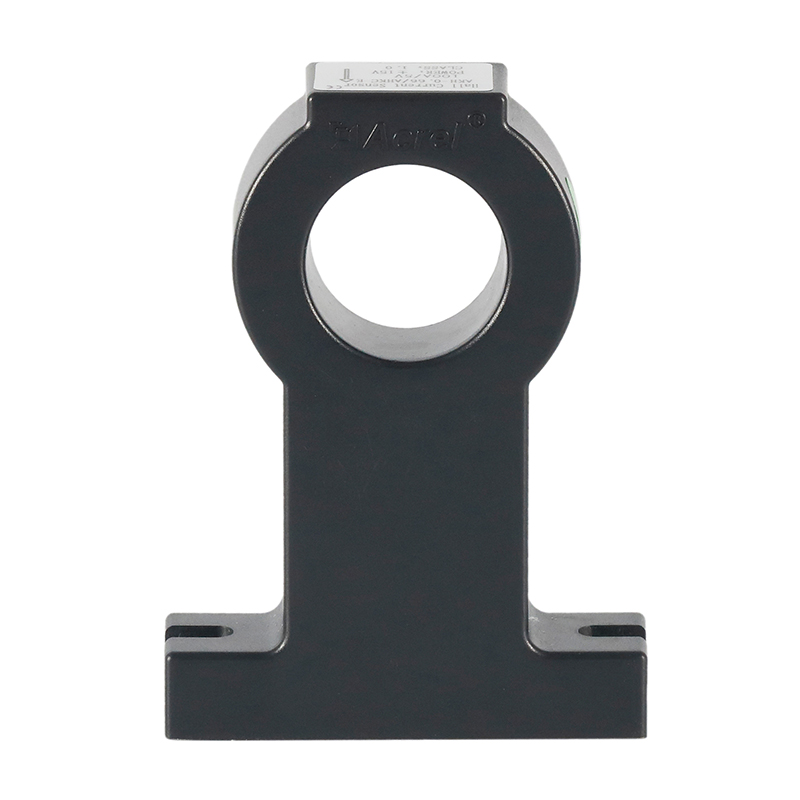

Ahkc-ea.Transdutor de corrente de efeito de loop aberto
O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.
Corrente de entrada nominal:AC / DC.0 ~ (200-1000) a Tensão de saída classificada:5V /4V. Abertura de medição:20mm. Fonte de energia:± 15V. Tamanho / dimensão:72 * 53 * 16mm Precisão:1.0 |
Zero tensão offset:± 20mv. Deslocamento de corrente de compensação:≤ ± 2.0mv / ºC Linearidade:≤0,2% FS. Tempo de resposta:≤5us. Frenquência:0 ~ 20khz. Tensão de isolamento:2.5KV / 50Hz / 1min Consumo de energia:≤0.5w. |
Dimensão: | 72 * 53 * 16mm |
Abertura/ Tamanho do furo: | 20mm |
Instalação
Parâmetro
Parâmetros. | Indicadores |
Abertura de medição | 20mm |
Tamanho / dimensão. | 72 * 53 * 16mm |
Corrente de entrada nominal | 0 ~ (200-1000) a |
Tensão de saída classificada | 5V / 4V. |
Precisão | 1.0 |
Fonte de energia | ± 15V. |
Tensão de deslocamento zero | ± 20mv. |
Drift de tensão offset | ≤ ± 2.0mv / ºC |
Linearidade | ≤0,2% FS. |
Tempo de resposta | ≤5us. |
Frenquência | 0 ~ 20khz. |
Tensão de isolamento | 2.5KV / 50Hz / 1min |
Temperatura de trabalho | -40ºC ~ 85ºC. |
Temperatura de armazenamento | -40ºC ~ 85ºC. |
Consumo de energia | ≤0.5w. |
