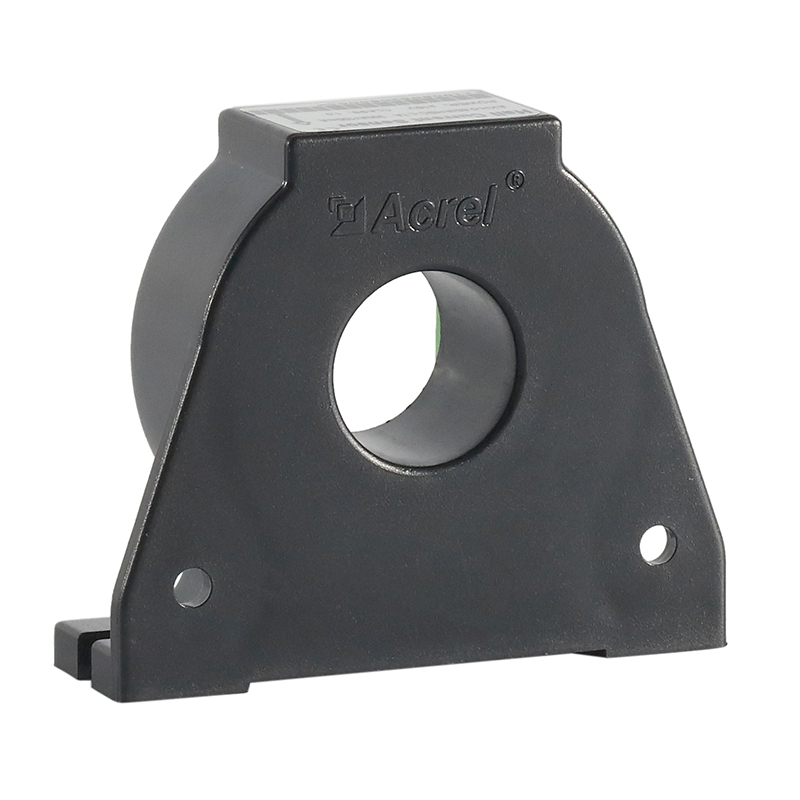

AHBC-LTA Fechado Loop Hall Efeito Transdutor Atual

● Loop fechado.
● Corrente de entrada nominal: AC / DC100-300A
● Saída classificada: 50mA / 100mA
● Abertura de medição: 20mm
  • AHBC-LTA.
  • ACREL

Download

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.

Aplicativo:

Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, drive de motor DC e sistemas de controle do UPS servo.

Unidades de velocidade variável AC

Aplicações fornecidas por bateria

Fontes de alimentação ininterrupta

Fontes de alimentação para aplicação de soldagem

AHBC-LTA.Transdutor de corrente de efeito de loop fechado


O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte habilidade anti-interferência.


Descrição do Produto


Acrel Fechado Loop Hall Efeito Transdutor Atual

Corrente de entrada nominal:AC / DC.100-300a.


Saída classificada:50mA / 100mA.


Abertura de medição:20milímetros


Fonte de energia:± 15V.


Tamanho / dimensão:90 * 73.5 * 25milímetros


Precisão:0.5



Acrel Hall Efeito Transdutor Atual LTA

Corrente de deslocamento zero:± 0.2mA.


Linearidade:≤0,05% FS.


Tempo de resposta:≤1us.


Frenquência:100khz.


Tensão de isolamento:2.5KV / 50Hz / 1min


Consumo de energia:0.5w.




Dimensão
Dimensão: 90 * 73.5 * 25mm

Abertura/

Tamanho do furo:

20mm

尺寸.



Instalação

fiação

fiação

Parâmetro

Corrente de entrada nominal

100a.

200a.300A.
Medindo a faixa atual300 (± 18V, 20Ω) a600 (± 18V, 20Ω) a900 (± 18V, 20Ω) a
Relacionamento1: 1000.1: 2000.1: 3000.

Corrente de saída nominal

50 ± 0,5% Ma100 ± 0,5% Ma100 ± 0,5% Ma
Abertura de medição20mm
Precisão0.5
Fonte de energiaDC ± 15V (permitir a volatilidade ± 20%)
Corrente de consumo de energia20 + ls.
Corrente de deslocamento zero± 0.2mA.
Linearidade≤0,05% FS.
Tempo de resposta≤1us.
Frenquência.100khz.
Tensão de isolamento

2.5KV / 50Hz / 1min

Temperatura de trabalho

-40ºC ~ 85ºC.

Temperatura de armazenamento

-40ºC ~ 85ºC.

Consumo de energia

≤0.5w.


Aplicativo

Efeito Hall Atual Transdutor Application3


Efeito Hall Atual Transdutor Application4
