Em setores críticos, como data centers, estações base de comunicação e transporte ferroviário, os sistemas de fornecimento de energia UPS são essenciais para garantir a operação contínua do equipamento, enquanto as baterias são a “última linha de defesa” para todo o sistema de fornecimento de energia. Uma falha na bateria pode paralisar todo o sistema, causando perdas incalculáveis.
Falha na bateria: uma bomba-relógio oculta no sistema
As estatísticas mostram que quase todas as falhas da bateria podem ser detectadas por um aumento na resistência interna das células individuais. De acordo com o padrão IEEE 1188-1996, quando a resistência interna da bateria aumenta para 125%-130% do valor da linha de base, a capacidade correspondente da bateria cairá para 80%, que é a linha padrão para julgar a falha da bateria na indústria de baterias.
As principais causas de falha da bateria incluem: passivação de materiais ativos devido à carga flutuante de longo prazo, secagem do eletrólito e corrosão e deformação das placas. Esses fatores levarão diretamente a um aumento na resistência interna da bateria e a uma diminuição na capacidade.
Com padrões industriais cada vez mais rigorosos, o monitoramento inteligente é fundamental.
A implementação de padrões como Especificação de Projeto GB50174-2017 para Salas de Computadores de Sistemas de Informação Eletrônica, Requisitos de Projeto e Planejamento ANSI/TIA-942 para Centros de Dados de Comunicação e Diretrizes IEEE-1491 para a Seleção e Uso de Equipamentos de Monitoramento de Bateria colocou maiores demandas no monitoramento de bateria.
Em particular, os padrões de data center ANSI/TIA-942 Nível 4 estipulam explicitamente que a temperatura, a tensão e a resistência interna de baterias individuais devem ser detectadas automaticamente. A resistência interna da bateria, como parâmetro primário que indica a capacidade e o estado de saúde da bateria, juntamente com parâmetros auxiliares como tensão e corrente, torna-se crucial para o monitoramento da bateria.
Série ABAT100: Solução Inteligente para Monitoramento Online de Bateria
O sistema de monitoramento de bateria online da série ABAT100 da Acrel Electric é uma solução profissional desenvolvida neste contexto. Em conformidade com os padrões ANSI/TIA-942, o sistema fornece avisos antecipados sobre falhas nas baterias e realiza a equalização da bateria, evitando efetivamente falhas do sistema devido ao mau funcionamento da bateria.

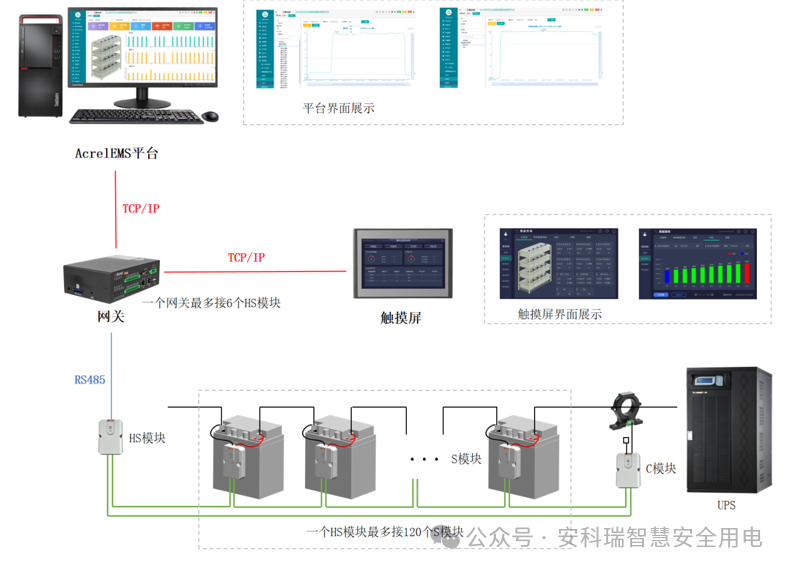

Composição do sistema e recursos funcionais
Módulo de monitoramento de célula única ABAT100-S: Um módulo de monitoramento por célula
Monitoramento on-line 24 horas por dia, detecção em tempo real de baterias deterioradas
Três faixas de detecção: 2V, 6V e 12V, atendendo às necessidades da maioria das baterias
Monitora três parâmetros principais: tensão, resistência interna e temperatura negativa do eletrodo
Instalação simples; conecte um fio a cada um dos terminais positivo e negativo; nenhum treinamento especial necessário para instalação.
Unidade de aquisição de dados ABAT100-HS: Uma unidade de aquisição por grupo de baterias
Gerencia dados de até 120 baterias
Analisa e processa dados automaticamente para estimar com precisão a capacidade restante da bateria
Suporta protocolo MODBUS para fácil integração com sistemas de monitoramento de terceiros
Módulo de monitoramento de bateria única ABAT100-C: Um módulo de monitoramento por grupo de baterias.
Dedicado ao monitoramento da corrente de carga/descarga e da temperatura ambiente.
Possui isolamento óptico para fortes capacidades anti-interferência.
Equipado com um sensor de corrente Hall para alta precisão de monitoramento.

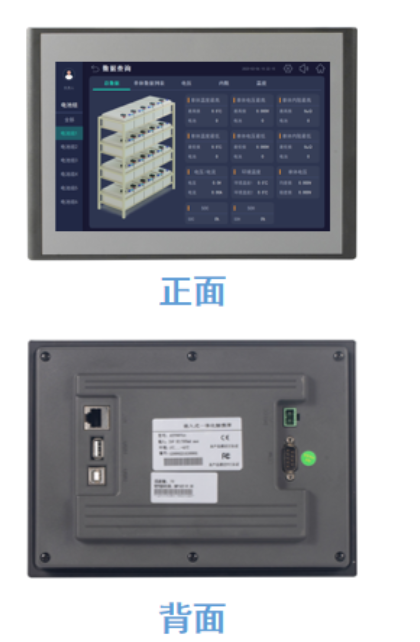

Tela sensível ao toque ATP: interface homem-máquina do sistema
Dados em tempo real, informações de alarme, consulta de eventos e funções estatísticas
Diversas exibições gráficas, incluindo gráficos de linhas, gráficos de barras e gráficos de pizza
Telas sensíveis ao toque de nível industrial de 7/10 polegadas disponíveis para adaptação a diferentes necessidades de cenários
Estudos de caso bem-sucedidos demonstram a confiabilidade do sistema

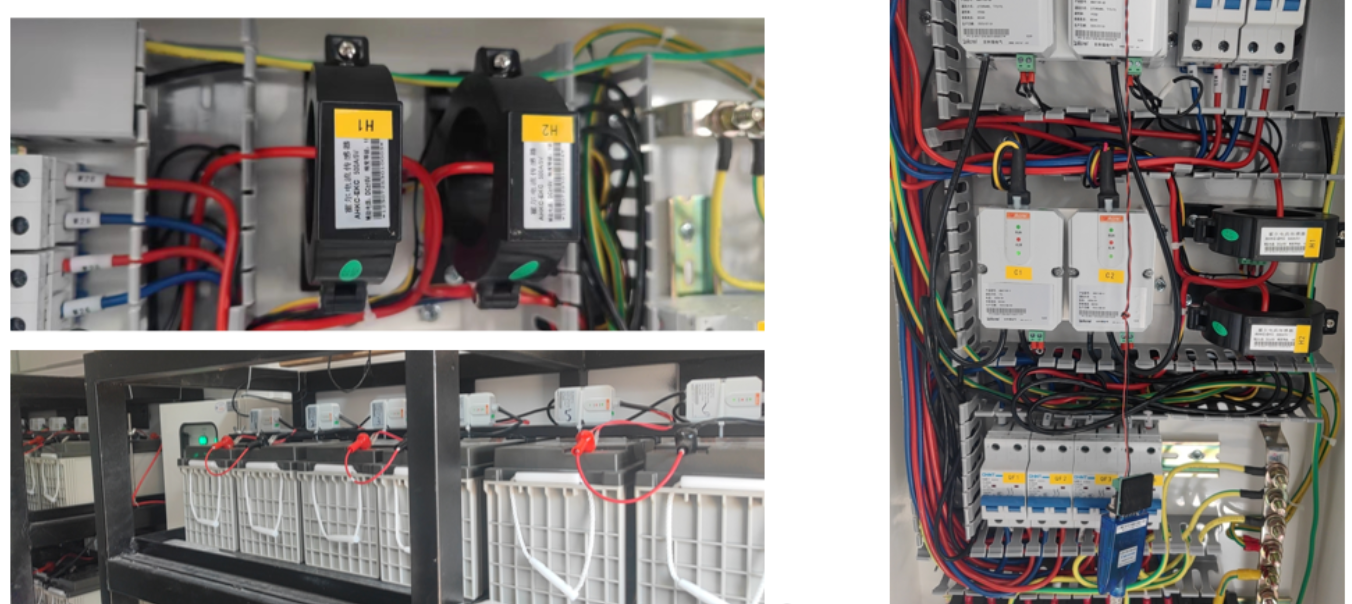

O sistema, que foi exportado para o exterior, teve um desempenho excepcional em projetos hospitalares brasileiros, demonstrando sua adaptabilidade e confiabilidade dentro dos padrões internacionais.
Ampla gama de aplicações, segurança abrangente da fonte de alimentação
Data Centers: Sendo o “coração” da era da informação, os data centers têm requisitos extremamente elevados em termos de qualidade de energia. O sistema ABAT100 fornece gerenciamento científico de operação e manutenção para sistemas de fonte de alimentação UPS.
Estações Base em Torre da China: Com a implementação da estratégia nacional para a construção de uma rede forte, a operação estável das estações base 24 horas por dia é crucial. Este sistema protege a operação estável das estações base da China Tower.
Indústrias Petrolíferas e Petroquímicas: Da exploração e extração de petróleo ao refino, cada etapa é equipada com salas de informática e data centers para armazenamento e análise de dados, exigindo continuidade de fornecimento de energia extremamente alta.
Trânsito Ferroviário: Com o rápido desenvolvimento do sistema de trânsito ferroviário da China, representado pelo transporte ferroviário de alta velocidade, o equipamento de armazenamento de energia da bateria nos trens é crucial para a segurança pessoal, garantindo iluminação básica, energia de controle de portas e outras funções de fuga em emergências.
Conclusão: Como última linha de defesa do sistema de alimentação, a integridade da bateria afeta diretamente a confiabilidade de todo o sistema. O sistema de monitoramento de bateria on-line da série ABAT100 da Acrel, por meio do gerenciamento científico de operação e manutenção do sistema de bateria, pode detectar prontamente possíveis falhas, prolongar a vida útil da bateria, garantir a segurança da fonte de alimentação e reduzir o custo total de propriedade. Na onda de digitalização e inteligência, escolher um sistema confiável de monitoramento de bateria é construir uma “última linha de defesa” para equipamentos críticos.
