Gateway inteligente HaLow WiFi AWT100-AP/WFH

AWT100-AP/WFH é um módulo de conversão de dados Wi-Fi compatível com o padrão IEEE 802.11ah. Ele pode operar tanto no modo STA quanto no modo AP, permitindo a transmissão de dados sem fio ponto a ponto ou ponto a multiponto por meio de rede. Entre as variantes, a versão europeia do AWT100-AP/WFHEU suporta a faixa de frequência de 859 MHz a 894 MHz, enquanto a versão norte-americana do AWT100-AP/WFHNA suporta de 902 MHz a 928 MHz. Comparado com o Wi-Fi de 2,4 GHz, oferece maior distância de transmissão. Este módulo é adequado para aplicações como leitura de medidores sem fio, automação e segurança predial e monitoramento de carga de energia.


Cor:	Por favor, selecione Branco
Tamanho:	Por favor, selecione 187088,5mm
Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
AWT100-AP/WFH
Marca do Produto:
ACREL

Baixar

Descrição do produto

Visão geral

Marca:Acrel

Local de Origem:China

Aplicação: sistema IOT

Evolução da tecnologia Wi-Fi HaLow e novas oportunidades da Internet das Coisas

Evolução das normas técnicas

Wi-Fi HaLow (IEEE 802.11ah) passou pelo período de verificação técnica e período de implantação piloto desde que o padrão foi congelado em 2016, e entrou no período de aceleração comercial da Ásia-Pacífico em 2024, tornando-se uma das principais tecnologias no campo da comunicação da Internet das Coisas.

Vantagens técnicas da banda Sub-1GHz

A banda sub-1 GHz, em comparação com o Wi-Fi tradicional de 2,4 GHz, tem as características de maior distância de transmissão, penetração mais forte e menor consumo de energia, e é adequada para implantação em larga escala da Internet das Coisas.

Orientação para o mercado e valor da aplicação

Ele preenche a lacuna técnica de que a cobertura Wi-Fi tradicional é insuficiente e o desempenho da rede celular é excessivo, e se torna uma escolha ideal para leitura inteligente de medidores, sensoriamento industrial, cidades inteligentes e outros cenários.

Descrição do produto

Fonte de alimentação auxiliar

AC220V

Terminais

RJ45

Instalação

RUÍDO 35mm

Taxa de transmissão

2400bps-115200bps

Temperatura operacional

-20℃~55℃

●A taxa de transferência física varia de 150 kbps a 3,5 Mbps, atendendo aos requisitos de transmissão de dados para aplicações desde sensores de baixa velocidade até dados de imagem de alta velocidade.

●A espera de acesso ao canal é implementada usando mecanismos de Avaliação de Conflitos de Canal (CCA) e Acesso Múltiplo de Detecção de Portadora com Detecção de Colisão (CSMA/CD).

●O sistema utiliza seleção automática de frequência e controle automático de frequência para manter conectividade e estabilidade ideais do sinal.

●Suporta baixo consumo de energia.

●Suporta retransmissão e roaming.

●Suporta Multicast.

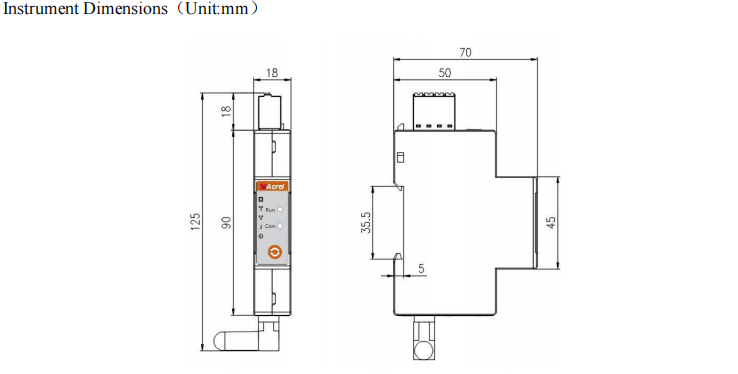

Exibição

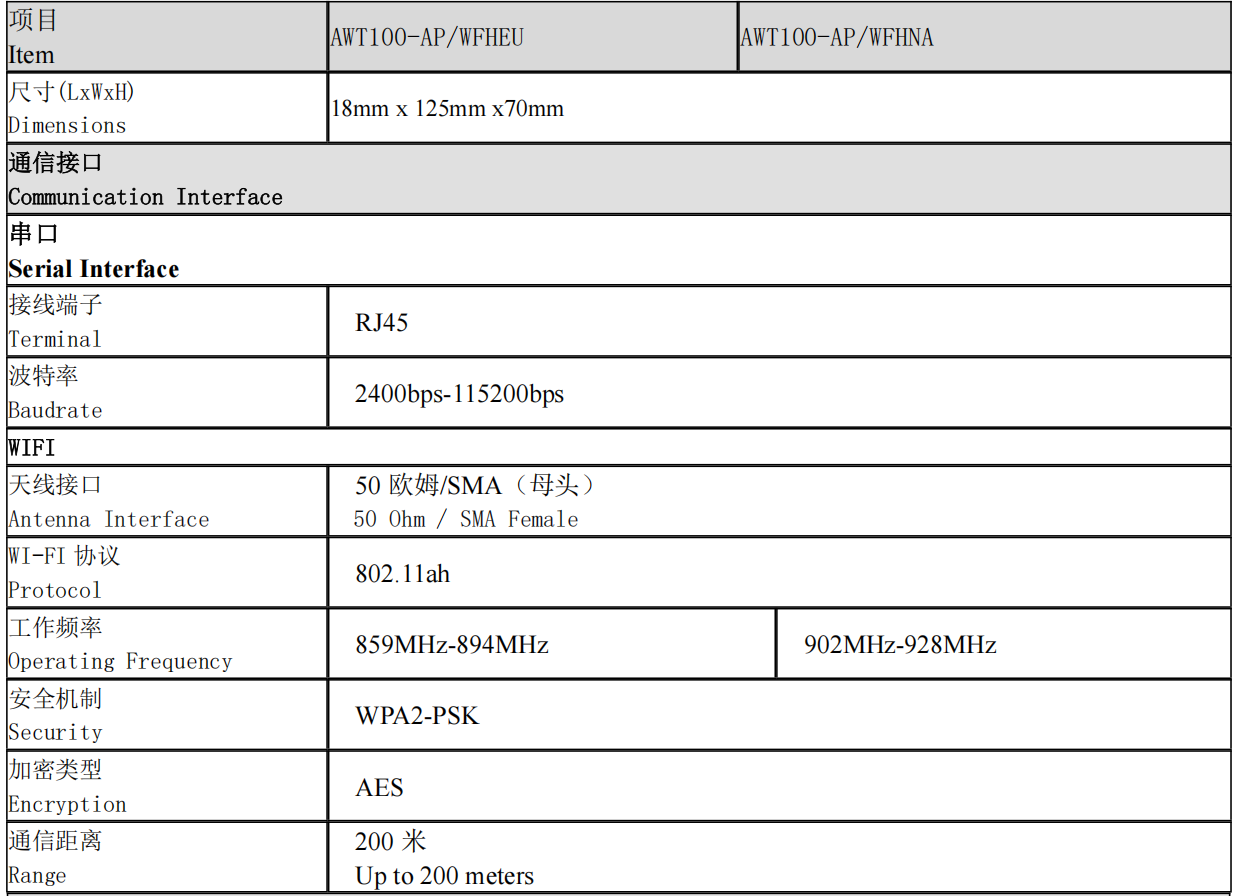

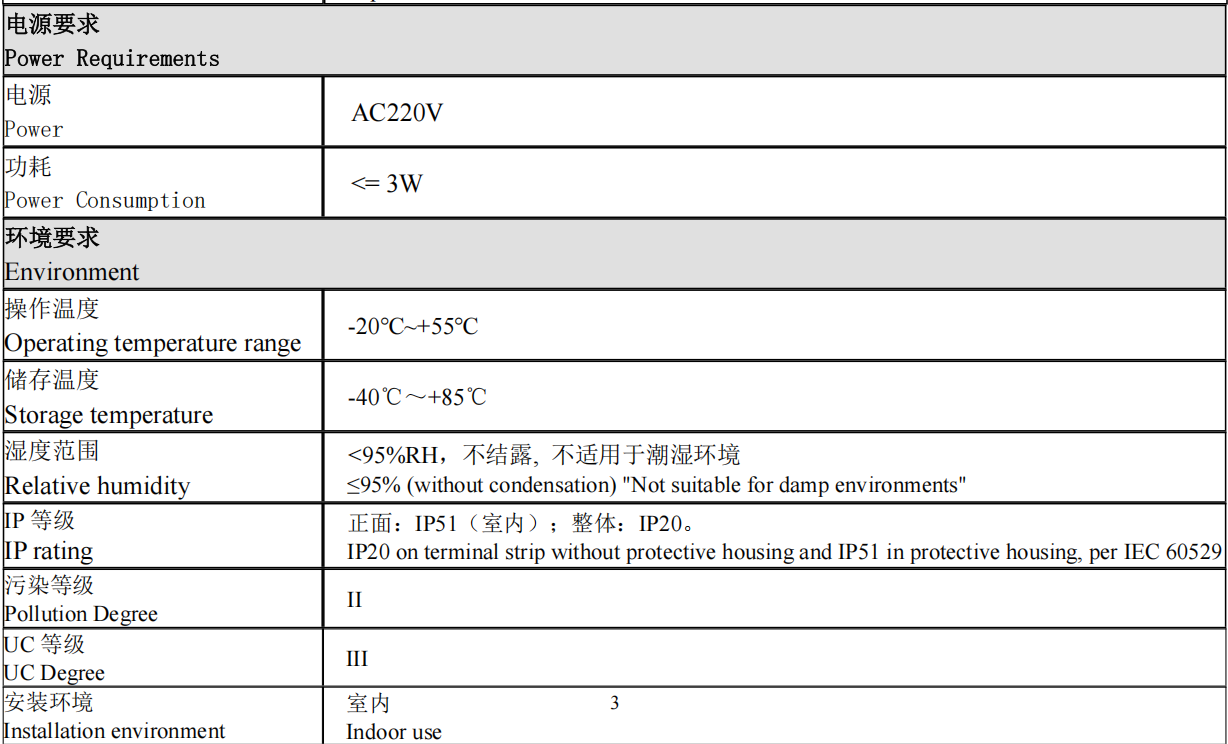

Parâmetro

Conexão típica

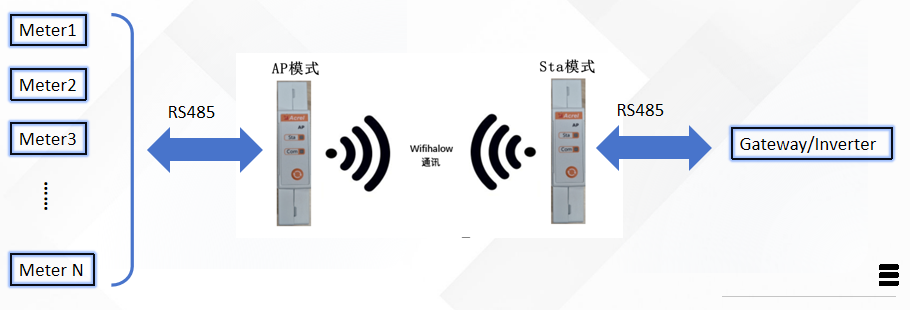

Arquitetura do sistema Smart Grid e leitura automática de medidor sem fio (AMR)

É adotada uma arquitetura de quatro camadas composta por Gateway - Root AP - Terminal STA - Meter. Os dados de downlink fluem do gateway através do Root AWT100 (AP), do canal sem fio WFH e do Terminal AWT100 (STA) até o medidor; os dados do uplink fluem na direção reversa. Esta configuração alcança conversão perfeita do protocolo MODBUS-RTU e transmissão de dados sem fio de link completo

Sugere-se que a distância de comunicação do ambiente fabril ou urbano seja de 200 metros.

Capacidade de penetrar na parede do mesmo piso (parede 60m /5, comunicação estável sem blindagem da antena), penetração vertical no piso (recomenda-se 3 andares ou menos). No ambiente industrial complexo, sugere-se que a distância de comunicação seja controlada dentro de 60 metros na horizontal ou 3 andares na vertical. Além disso, no caso de longa distância, é necessário garantir que a posição da antena esteja relativamente vazia e que não haja nenhuma barreira óbvia para garantir o tempo real e a confiabilidade da comunicação Modbus.

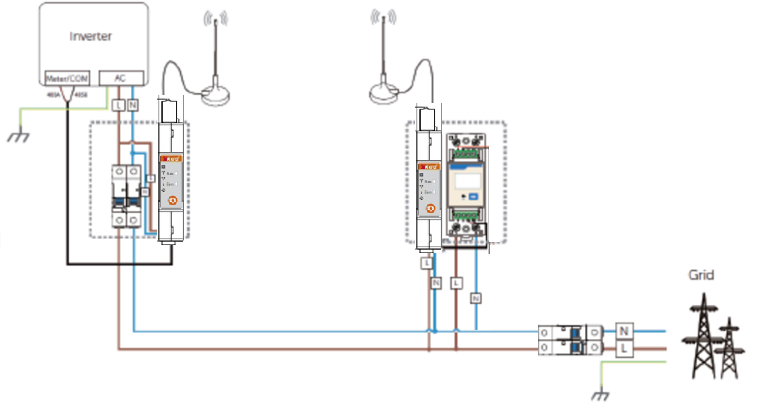

Diagrama esquemático do esquema de aplicação anti-refluxo

em um:

sob um:
