Minidisjuntor inteligente Acrel ASCB: duplique a eficiência da operação e manutenção da distribuição de energia

Plano de fundo

A segurança e a inteligência da distribuição de energia terminal de baixa tensão estão diretamente relacionadas ao fornecimento de energia estável em diversos cenários, como construção e indústria. Com o país apresentando requisitos mais elevados para a proteção de segurança e monitoramento inteligente de sistemas de distribuição de energia de baixa tensão, os disjuntores tradicionais que só conseguem realizar operações básicas de comutação não conseguem mais atender às necessidades refinadas de operação e manutenção dos cenários modernos.

Você está enfrentando esses pontos problemáticos na distribuição de energia?

• Os perigos ocultos são difíceis de detectar: os interruptores pneumáticos tradicionais não possuem funções de monitoramento em tempo real. Riscos como sobretensão, sobrecarga e vazamento são invisíveis e difíceis de detectar através de inspeções manuais, o que pode facilmente levar a acidentes de segurança;

• Baixa eficiência de localização de falhas: Após a ocorrência de uma falha, é necessário verificar cada circuito um por um, o que não só leva tempo para manutenção, mas também causa perdas significativas por tempo de inatividade;

• Resposta de emergência atrasada: Somente a operação manual local é suportada. Em cenários noturnos ou sem supervisão, as falhas repentinas não podem ser tratadas rapidamente, o que pode facilmente levar à expansão das falhas;

• Alto custo de transformação e atualização: Existem muitos circuitos terminais e espaço de instalação limitado. A transformação inteligente tradicional requer religação, o que é complicado e caro.

Funções completas para proteger totalmente a segurança energética

Circuito de entrada: Monitoramento on-line de energia inteligente + Monitoramento de falha de arco do circuito de saída + Aviso antecipado

• Função de monitoramento: Monitoramento em tempo real de vazamento, temperatura, tensão, corrente, potência, energia elétrica e outros parâmetros do circuito principal, bem como monitoramento de arco do circuito de saída.

• Função de alarme: Alarme de sobretensão, alarme de subtensão, alarme de sobrecorrente, alarme de sobrecarga, alarme de vazamento, alarme de sobretemperatura, alarme de fase trifásica ausente, alarme de arco, etc.

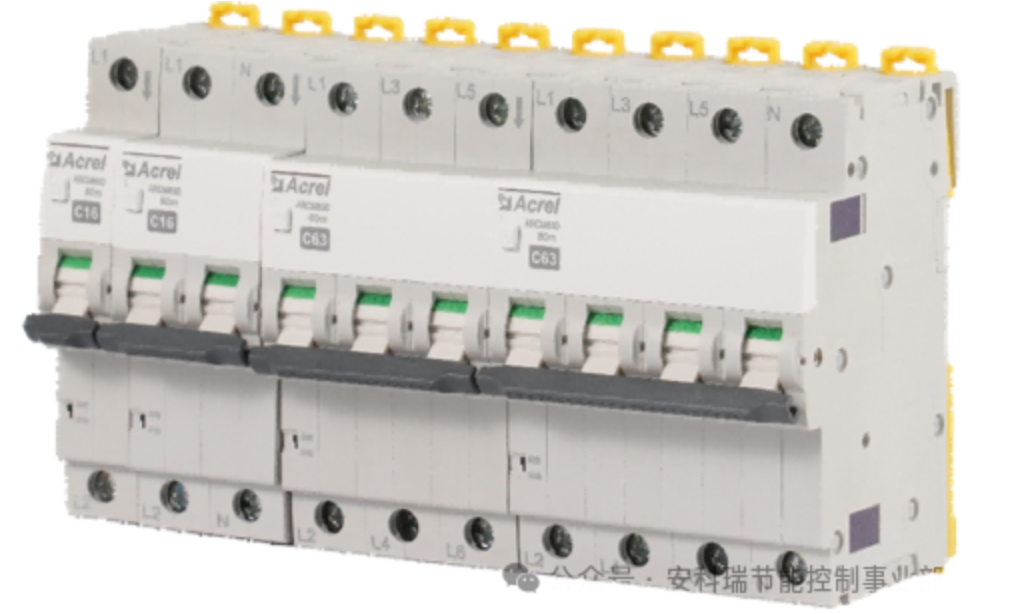

Circuito de saída: Mini disjuntor inteligente

• Função de monitoramento: Monitoramento e relatório em tempo real de parâmetros elétricos como tensão, corrente, potência, energia elétrica, vazamento, temperatura e frequência.

• Função de alarme: Alarme de sobretensão, alarme de subtensão, alarme de sobrecorrente, alarme de sobrecarga, alarme de vazamento, alarme de sobretemperatura, alarme trifásico de fase ausente, etc.

• Função de proteção: desarme de proteção contra sobretensão, desarme de proteção de subtensão, desarme de proteção de sobrecorrente, desarme de proteção contra sobrecarga, desarme de proteção contra curto-circuito, desarme de proteção contra vazamento, desarme de proteção de sobretemperatura, desarme de proteção de fase faltante trifásica.

• Função de controle: Suporta várias funções de controle, como ligar / desligar a alça local, comutação elétrica local, travamento local, comutação por controle remoto, controle de tempo e controle predefinido.

Destaques das principais funções

• Monitoramento em tempo real de todos os parâmetros: Captura dados importantes como tensão, corrente, potência, energia elétrica e temperatura. O modelo de vazamento também oferece suporte ao monitoramento de vazamento, permitindo a compreensão 24 horas por dia, 7 dias por semana do status de operação do circuito para detectar e lidar antecipadamente com perigos ocultos;

• Proteções múltiplas abrangentes: Equipado com proteções básicas como sobretensão, subtensão, sobrecarga, curto-circuito e sobretemperatura. O modelo de vazamento adiciona proteção contra vazamento (aviso antecipado padrão de 20 mA, disparo de 30 mA, limite ajustável). O disparo automático é acionado quando os indicadores ultrapassam os padrões para evitar a expansão da falha;

• Controles múltiplos flexíveis e convenientes: Suporta haste manual local, controle elétrico e funções de travamento, combinados com controle remoto e controle de tempo. Mesmo em cenários sem supervisão, as situações de emergência podem ser respondidas rapidamente e o corte remoto de energia reduz os riscos;

• Alarme inteligente e rastreabilidade: Em caso de falha, os indicadores (luz vermelha piscando para distinguir alerta antecipado, alarme e status de falha) avisam em tempo hábil. Combinado com a plataforma inteligente de consumo de energia em nuvem, as informações de alarme podem ser recebidas de forma síncrona em telefones celulares e terminais web para localizar o circuito defeituoso.

Vantagens distintivas para duplicar a eficiência de operação e manutenção

• Fácil instalação e baixo custo: Adota instalação em trilho DIN padrão de 35 mm, com substituição de largura 1: 1 com interruptores de ar tradicionais (1P tem apenas 18 mm, 4P tem apenas 72 mm). Nenhuma modificação adicional na fiação é necessária, a construção é simples e o custo de transformação é bastante reduzido;

• Desempenho atualizado e maior confiabilidade: O grau da estrutura atinge 80A, suportando uma corrente nominal máxima de 80A (a maioria dos pares são 63A) para atender a requisitos de carga mais elevados; A proteção contra vazamento Tipo A cobre funções Tipo AC, que podem monitorar vazamento DC pulsado e fornecer proteção mais abrangente; A vida mecânica é de 20.000 vezes e a vida elétrica é de 6.000 vezes, o que é estável e durável;

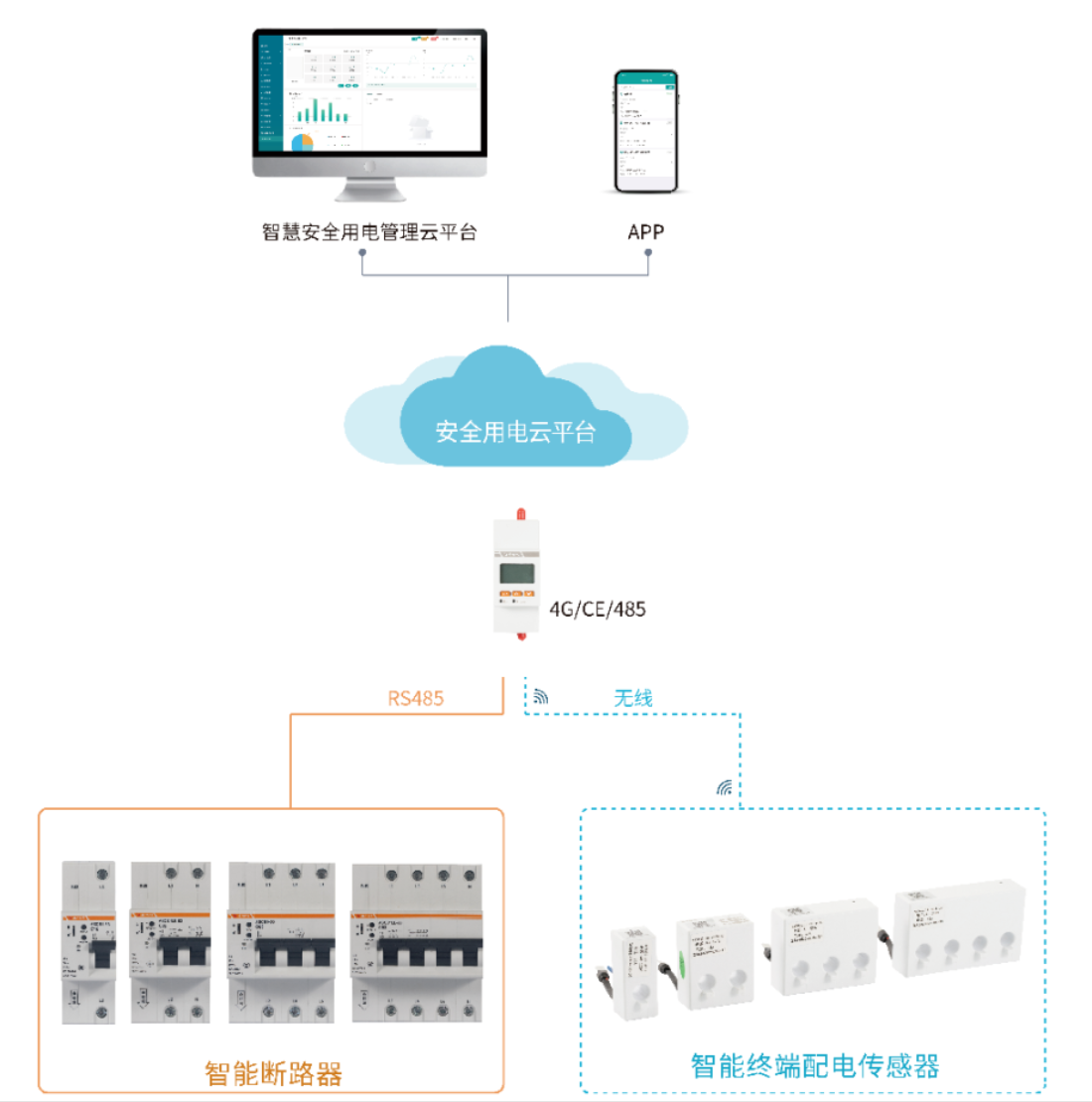

• Rede e comunicação flexíveis: Comunicação padrão RS-485 (MODBUS), que pode ser conectada em rede com gateways inteligentes, suportando vários modos de comunicação, como 485, Ethernet, 4G e WiFi. Os dados são sincronizados com a plataforma em nuvem para obter monitoramento em tempo real em vários terminais;

• Adaptável a vários cenários: A faixa de temperatura operacional é de -10 ℃ ~ 55 ℃ e o grau de proteção é IP20. Ele pode operar de forma estável em edifícios industriais, comerciais, civis e outros cenários sem riscos de explosão e poeira condutiva e é aplicável em altitudes ≤2.000 m.






Cenários amplamente adaptáveis para proteger diversas necessidades de energia
