Protetor de circuito do motor

● Adequado para motores com tensão nominal de AC380V / 660V;
● Proteção contra vazamento opcional, comunicação RS485, saída analógica, etc.
● Entrada passiva de nó seco DI de 2 canais, fonte de alimentação de sinal com fonte de alimentação DC24V integrada;
● 4 canais de saída DO.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ARD2
Marca do Produto:
ACREL

Download

Manual de ARD2:https://iororwxhijiplk5q.ldycdn.com/Manual+of+ARD2-aidmiBpiKlqRliSmnqjpplnl.pdf

Manual de ARD:https://rnrorwxhijiplk5q.ldycdn.com/Manual+of+ARD-aidmpBpiKlqRliSmnpjnrljj.pdf

Descrição do produto

Visão geral

Marca: Acrel

Local de origem: China

Padrões ： CE

O protetor de motor inteligente ARD2 pode proteger o motor durante o funcionamento e fornecer o registrador de eventos de falha SOE. É equipado com interface de comunicação remota RS485 e saída analógica DC4-20mA, que é conveniente para formar um sistema de rede junto com máquinas de controle como PLC e PC.

Descrição do produto

ard2-1

ARD2 Smart Motor Protector

Comunicação

RS485 (Modbus-RTU)

Exibição

Display LED de 4 digitais

Classificado como U e I

AC380 / 660V, corrente nominal de até 800A

Fonte de alimentação auxiliar

AC85V ~ 265V / DC100V ~ 350V

Precisão

U, I: Classe 1.5

Frequência

Faixa: 45-65 Hz

Gravador de eventos SOE

Registre 8 mensagens de falha

Instalação:

Montado em painel

Dimensão (L * W * H):

96 mm * 78,5 mm * 48 mm

Parâmetro

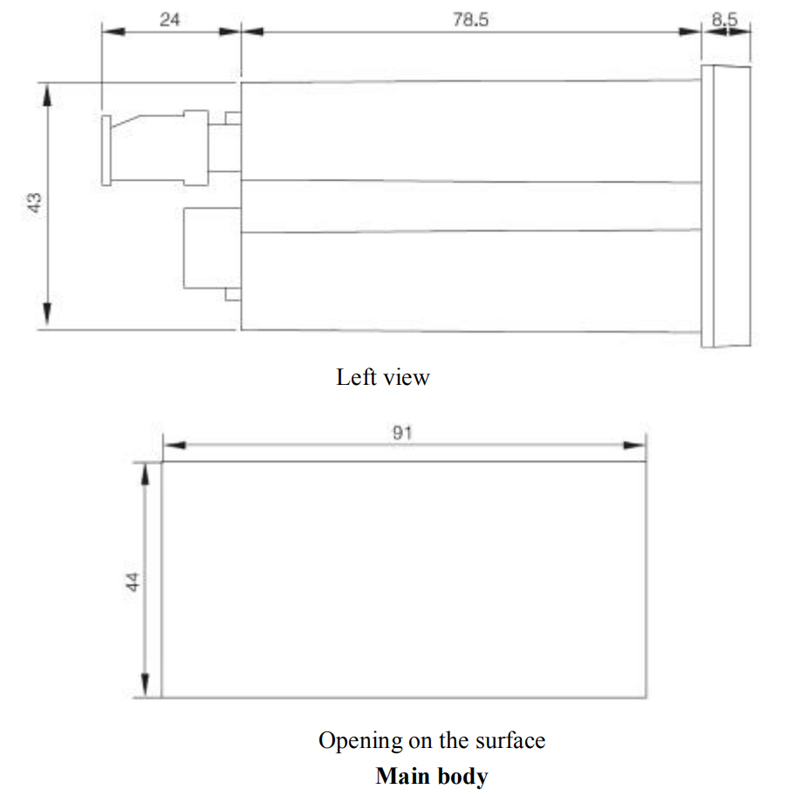

Dimensão

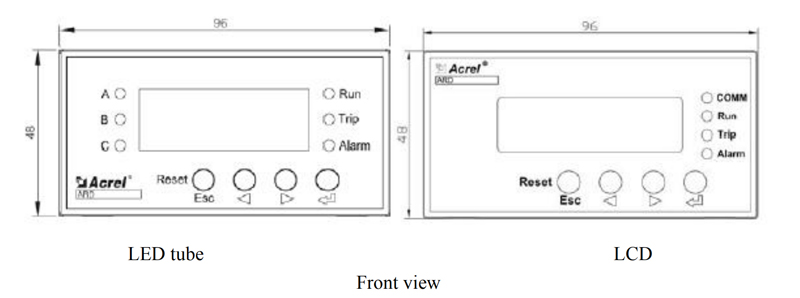

dimensão

Ao instalar o medidor, afrouxe o parafuso de travamento do suporte de fixação, remova o suporte de fixação, insira o instrumento no orifício de montagem, instale o suporte de fixação e aperte o parafuso para que o instrumento seja firmemente instalado sem afrouxar. instalação.

Parâmetro

Parâmetro	Especificação técnica
Fonte de alimentação auxiliar	AC85-265V / DC100-300V, consumo de energia≤7VA
Tensão nominal	AC380V / 660V ， 50Hz / 60Hz
Corrente nominal	1A （0,1-999,9A）	Transformador de corrente específico
	5A （0,1-999,9A）
	1,6A （0,4-1,6A）
	6,3A （1,6-6,3A）
	25A （6,3-25A）
	100A （25-100A）
	250A （63-250A）
	800A （250-800A）
Contator de saída de relé Capacidade negativa nominal	4 canais ， AC250V ， 3A
Mudando de entrada	2 canais, isolamento opto-acoplador
Comunicação	Padrão	RS485 （Modbus-RTU）
	Opção （escolha uma）	1 ou 2 canais Profibus DPV1 1 canal Profinet Ethernet （Modbus TCP）
Ambiente	Temperatura de operação	-10 ℃ ~ + 55 ℃
	Temperatura de armazenamento	-20 ℃ ~ + 65 ℃
	Humidade relativa	≤95% （Sem condensação）
	Altitude	≤2000m
Classe de poluição	Nível 2
Nível de proteção	Módulo principal IP20
Categoria de instalação	Classe III
