Medidor de energia IOT multicanal ADW210

● Medição: tensão de três fases, corrente, potência, fator de potência, harmônico, etc.

● Comunicação: RS485 (Modbus-RTU)

● Máximo de 4 canais 3 medição

● 200 registros de eventos, registre a ação do DID

● Precisão: classe 1


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
Adw210.
Marca do Produto:
ACREL

Download

Manual de ADW210:Especificação do medidor de energia multinoop adw2xx.pdf

Ce de.Adw210.:Adw CE-EMC certificate.pdf Adw CE-LVD certificate.pdf

Descrição do Produto

Visão geral

Marca: Acrel.	Lugar de origem: China	Certificado: CE.
Aplicação: sistema IOT

Medidor de energia sem fio trifásico adw210

Os medidores de energia multinoops da série ADW210 são usados principalmente para medir os parâmetros elétricos completos de vários circuitos trifásicos. Até quatro entradas de corrente de loop de três fases podem ser conectadas simultaneamente.

● Medição: tensão de três fases, corrente, potência, fator de potência, ângulo de fase, desequilíbrio, harmônico, etc.

● Comunicação: RS485 (Modbus-RTU)

● Até quatro medições trifásicas

Descrição do Produto

Classificado você e eu

3 * 220 / 380V

AC 5A, 100A, 400A, 600A, (transformador de abertura externa)

Precisão

Energia ativa: classe 1

Energia Reactiva: Classe 2

Frequência

Faixa: 45-65Hz

Saída de pulso

Saída de pulso ativo e saída de pulso reativo (ou saída de pulso de relógio)

Dimensão (l * w * h)

72 * 97,7 * 36mm

Corrente inicial

4 ‰ IB (classe 1)

Exibição

Lcd.

Consumo

<0.5VA.

Exibição

949539I.

Parâmetro

Poder auxiliar		AC / DC 85 ~ 265V, consumo≤10VA
Entrada	Frequência	45 ~ 65Hz
	Voltagem	AC 3 × 220V / 380V
		Sobrecarga: 1,2 vezes de valor nominal (contínuo), 2 vezes de valor nominal / 1S
		Consumo de energia≤0.5Va.
	Atual	AC 5A, 100A, 400A, 600A, (transformador de abertura externa)
		Sobrecarga: 1,2 vezes de valor nominal (contínuo), 10 vezes de valor nominal / 1s
		Consumo de energia≤0.5Va.
Precisão de medição		Frequência 0.05Hz, tensão e corrente 0.5 Nível, nível de energia elétrica ativa 1, Nível de energia elétrica reativa 2
Precisão de medição		2-31st Precisão Harmônica: ± 1%
Recursos	Saída de pulso	Modo de saída: pulso optocuplador com coletor aberto
	Comunicação	RS485, Modbus-RTU, taxa de baud 1200 ~ 38400
	Entrada de comutação	Entrada de contato seco, construído em fonte de alimentação
	Comutação de saída	Modo de saída: relé normalmente aberto de saída de contato Entre em contato): AC 250V / 3A, DC 30V / 3A

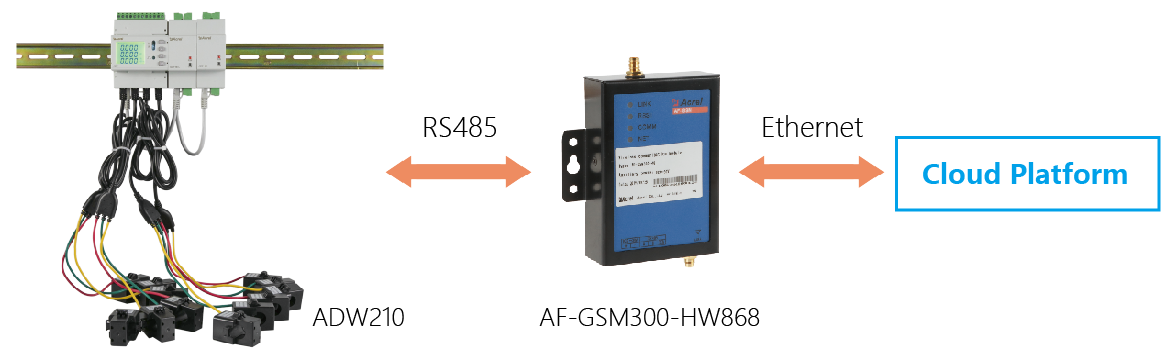

Conexão típica

Metro de energia IOT.

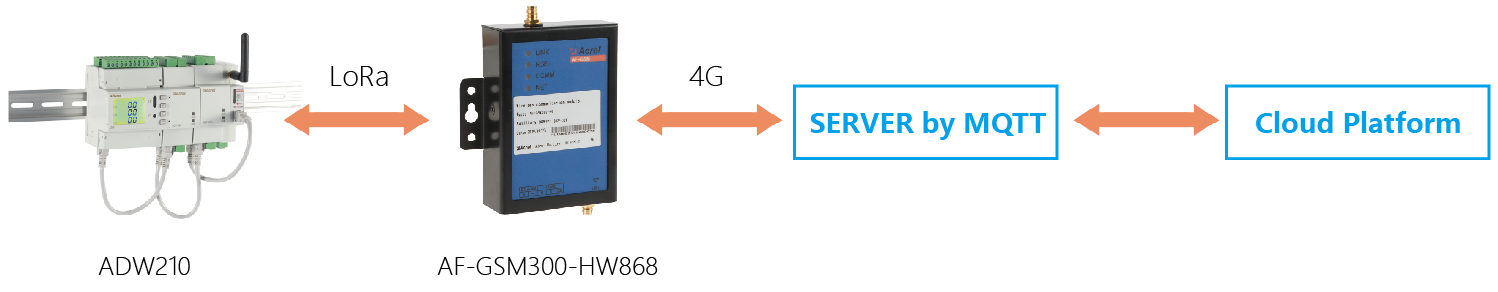

Conexão do medidor sem fio

Módulo opcional

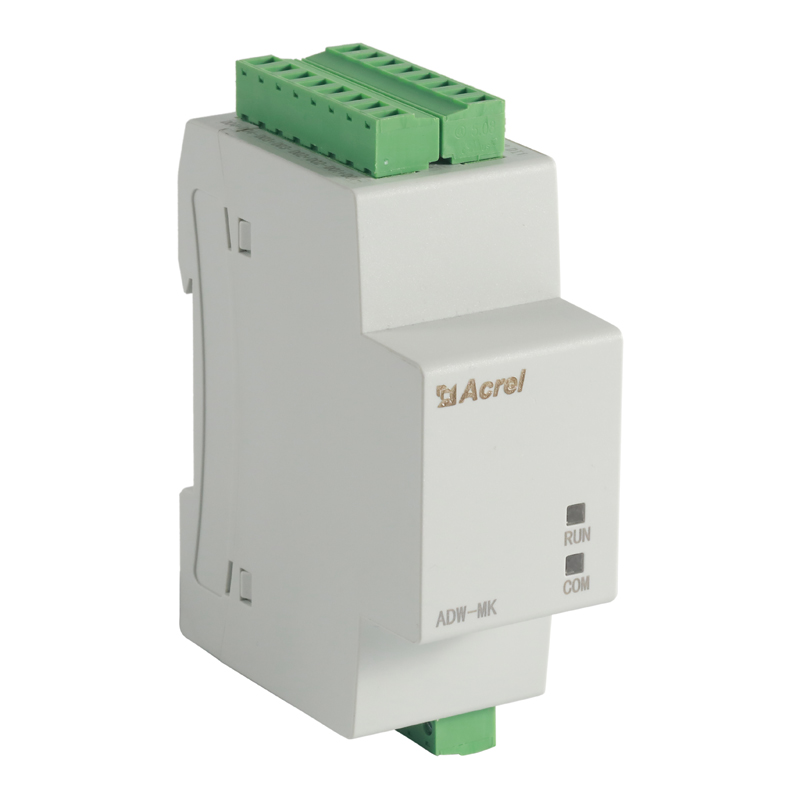

Mk.Módulo de comutação

12 entradas de comutação de canal

Saídas de comutação de 4 canais

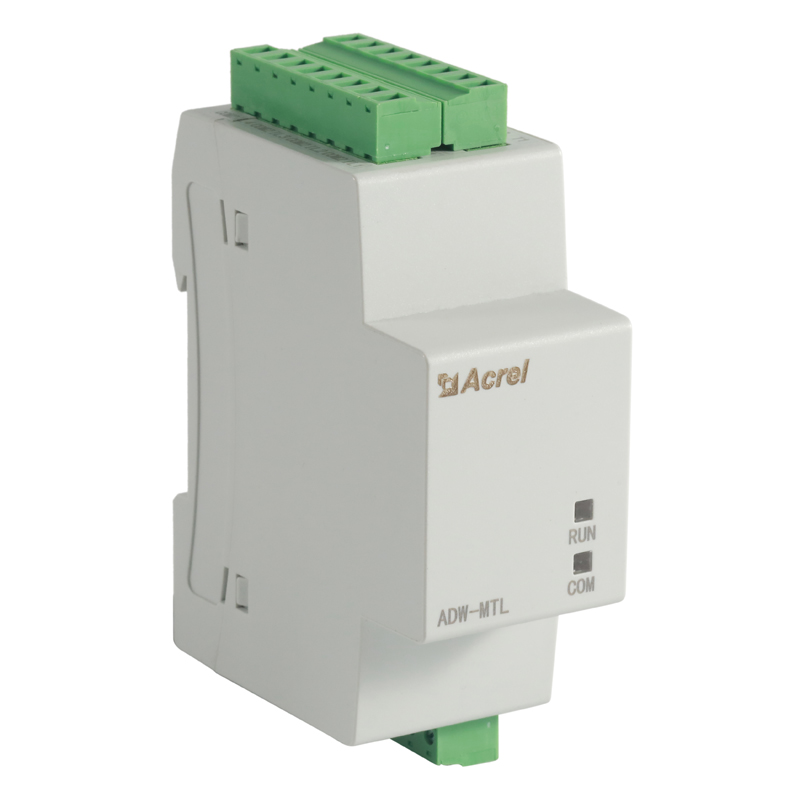

Mtl.Módulo de temperatura e vazamento

Temperatura NTC externa de 12 canais

Corrente residual de 4 canais (corrente de fuga) Medição

Módulo de comutação	Poder	RJ45 Interface, DC 12V, Consumo de Energia≤1W
	Comunicação	Interface RJ45, Modbus-RTU, (Comunicação com a parte principal)
	Entrada de comutação	Entrada de contato seco, construído em fonte de alimentação
	Comutação de saída	Modo de saída: relé normalmente aberto de saída de contato Entre em contato): AC 250V / 3A, DC 30V / 3A
Módulo de temperatura e vazamento	Poder	RJ45 Interface, DC 12V, Consumo de Energia≤1W
	Comunicação	Interface RJ45, Modbus-RTU, (Comunicação com a parte principal)
	Medição de temperatura	-20 ~ 100 ℃
	Medição de vazamento	10 ~ 3000mA.
	Precisão de medição	Temperatura ± 2 ℃, vazamento 1,0%
