AHKC-K Split Core Hall Efeito Transdutor Atual
Você está aqui: Casa » Produtos » Sensor de potência » Sensor de corrente de efeito Hall » AHKC-K Split Core Hall Efeito Transdutor Atual

AHKC-K Split Core Hall Efeito Transdutor Atual

● Split Core.
● Corrente de entrada nominal: AC / DC0 ~ (400-2000)
● Tensão de saída classificada: 5V / 4V
● A abertura de medição: 64 * 16mm
  • Ahkc-k.
  • ACREL

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.
Aplicação: Controle de aquisição e feedback dos sinais atuais no monitoramento atual, inversor, gerenciamento de energia solar, gabinete atual, DC Motor Drive e Sistemas de Controle do UPS.

Ahkc-k.Split Core Hall Effect Transdutor Atual


O princípio do efeito do Hall, o sinal transformado pode ser coletado diretamente e aceito por AD, DSP, PLC, instrumento secundário e outros dispositivos.Ele as vantagens deTempo de resposta rápido,ampla variedadede medição atual,alta precisão,forte capacidade de sobrecarga,boa linearidadeeforte capacidade anti-interferências.


Descrição do Produto


Transdutor de corrente de loop aberto

Corrente de entrada nominal:AC /Dc0 ~ (400-2000) a


Tensão de saída classificada:5V / 4V.


Abertura de medição:64 * 16.milímetros


Fonte de energia:± 15V.


Tamanho / dimensão:127 * 63 * 37,5mm


Precisão:1.0



grande transdutor atual

Tensão de deslocamento zero: ±20mv.


Deslocamento de corrente de compensação:≤ ± 0,2mv / ºC


Linearidade:≤0,2% FS.


Tempo de resposta:≤5us.


Frenquência:0 ~ 20khz.


Tensão de isolamento:2.5KV / 50Hz / 1min


Consumo de energia:0.5w.




Dimensão
Dimensão: 127 * 63 * 37,5mm

Abertura/

Tamanho do furo:

64 * 16mm.

Kaa 尺寸.

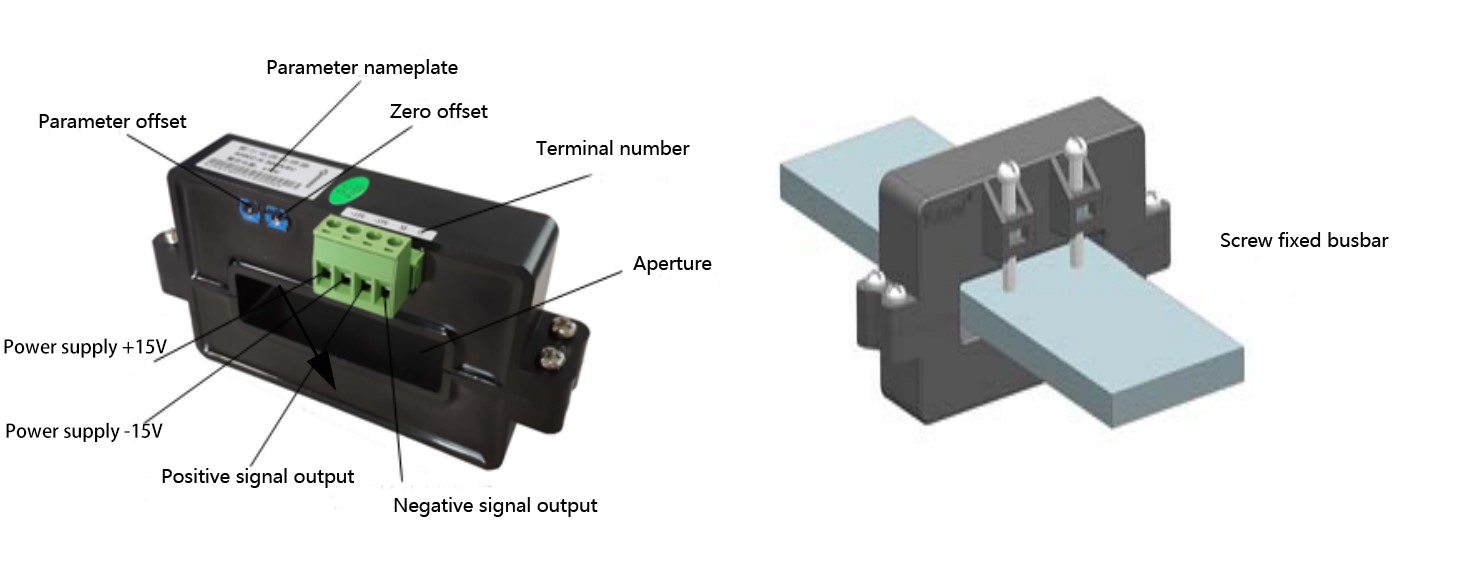

Instalação

K 安装 方式.

fiação

Parâmetro

Parâmetros.

Indicadores

Abertura de medição64 * 16mm.
Tamanho / dimensão.127 * 63 * 37,5mm
Corrente de entrada nominalAC / DC 0 ~ (400-2000) A
Tensão de saída classificada5V / 4V.
Precisão1.0
Fonte de energiaDC ± 15V (permitir a volatilidade ± 20%)
Tensão de deslocamento zero± 20mv.
Drift de tensão offset≤ ± 2.0mv / ºC
Linearidade≤0,2% FS.
Tempo de resposta≤5us.
Tensão de isolamento

2.5KV / 50Hz / 1min

Temperatura de trabalho

-40ºC ~ 85ºC.

Temperatura de armazenamento

-40ºC ~ 85ºC.

Consumo de energia

≤0.5w.



Aplicativo

Efeito Hall Atual Transdutor Application3


Efeito Hall Atual Transdutor Application4
