Como identificar corrente excessiva de linha neutra e suas soluções

Número Browse:0 Autor:editor do site Publicar Time: 2026-05-20 Origem:alimentado

A corrente excessiva da linha neutra (linha N) decorre essencialmente de três problemas principais: grave desequilíbrio de corrente trifásica, superposição harmônica e anormalidades no circuito, sendo os dois primeiros os mais comuns na distribuição diária de energia.

1. Desequilíbrio grave de carga trifásica (mais comum)

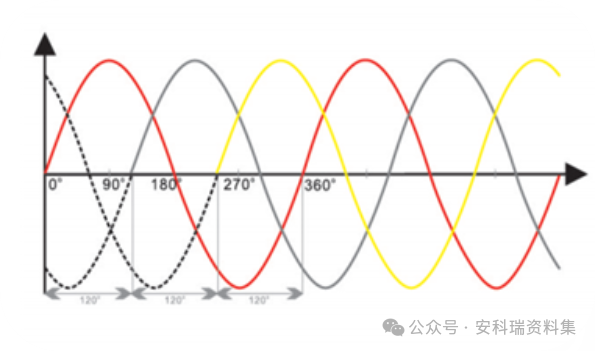

Em um sistema de distribuição de energia trifásico a quatro fios, o estado ideal é que a soma vetorial das correntes trifásicas seja zero, resultando em quase nenhuma corrente na linha neutra.

As cargas monofásicas (tomadas, iluminação, condicionadores de ar, eletrodomésticos) concentram-se em uma fase, levando a uma distribuição trifásica desigual.
Quando desequilibrado, a soma vetorial das três fases é diferente de zero e a diferença flui inteiramente através da linha neutra. Quanto maior a diferença de carga, maior será a corrente da linha neutra.

2. Superposição de Correntes Harmônicas Múltiplas e de Terceira Ordem (Alta Incidência em Edifícios de Escritórios, Shoppings e Instalações Residenciais)

Uso generalizado de cargas de fontes de alimentação chaveadas: luzes LED, computadores, servidores, conversores de frequência, pilhas de carregamento, dispositivos inteligentes.

Os harmônicos de sequência zero (3º, 9º, 15º, etc.) não se cancelam na linha neutra, mas se sobrepõem algebricamente.
Mesmo com cargas trifásicas balanceadas, os harmônicos podem tornar a corrente da linha neutra maior que a corrente em qualquer condutor de fase, às vezes atingindo 1,5 a 2 vezes a corrente de fase.

3. Falhas no circuito de linha neutra/problemas de fiação

As juntas de linha neutra soltas, oxidadas ou mal conectadas aumentam a impedância e causam aquecimento e corrente anormais.
A fiação de linha neutra incorreta ou mista ou o aterramento repetido e irracional formam circuitos de derivação.
A mistura parcial neutro-terra desvia parte da corrente de trabalho para a rede de aterramento, distorcendo e aumentando a corrente da linha neutra.

4. Causas menos comuns

A operação simultânea densa de cargas monofásicas de alta potência leva a uma grande corrente de partida instantânea.
Enrolamentos de transformador assimétricos ou tensão de saída trifásica inerentemente desequilibrada.
Vazamento na linha ou isolamento envelhecido faz com que a corrente de fuga convirja para a linha neutra.

Método de identificação simples

Meça correntes trifásicas e corrente de linha neutra:

Grandes diferenças nas correntes trifásicas → causadas por desequilíbrio.
Correntes trifásicas balanceadas, mas corrente de linha neutra excedendo em muito a corrente de fase → dominada por harmônicos.
O superaquecimento óbvio dos cabos/juntas da linha neutra → quase sempre indica sobrecarga de corrente.

Como identificar corrente excessiva de linha neutra

Aviso de ruído anormal do equipamento

Ruído anormal ou zumbido de transformadores, armários de distribuição, etc.

Superaquecimento do condutor

Temperatura superficial anormalmente alta de cabos e barramentos da linha N, quente ao toque.

Disparo de Dispositivo de Proteção

Disparos freqüentes e inexplicáveis de interruptores pneumáticos e protetores sem falhas óbvias.

Sistema de iluminação anormal

Cintilação inexplicável de luzes em oficinas ou áreas de escritório.

Operação anormal do equipamento com carga

Operação instável de motores, bombas e outros equipamentos elétricos conectados, acompanhada de vibração anormal, ruído e eficiência reduzida.

Soluções

Redistribua as cargas monofásicas uniformemente pelas três fases.
Instale filtros de harmônicas de sequência zero e limitadores de corrente de linha neutra em ambientes com altas harmônicas.
Aperte as juntas da linha neutra, elimine a mistura neutro-terra e aumente a seção transversal da linha neutra (para ambientes harmônicos, a linha neutra não deve ser menor que o condutor de fase).

Protetor de segurança de linha neutra ANSNP

O Protetor de Segurança de Linha Neutra ANSNP é o dispositivo principal para gerenciamento abrangente de terminais elétricos. Ele realiza detecção em tempo real e análise inteligente de correntes de circuito final, controla com precisão os harmônicos e o desequilíbrio trifásico, resolve efetivamente a corrente excessiva da linha neutra causada por harmônicos de ordem 3N e desequilíbrio trifásico e elimina completamente os riscos de incêndio elétrico.

Especificações padronizadas do produto

Abrange recursos de gerenciamento de cenário completo de 0 a 300A.

Modelo	Faixa Atual	Cenários de aplicação
ANSNP30	0–90A	Pequenas instalações comerciais, escritórios
ANSNP50	0–150A	Shopping centers de médio porte, hotéis
ANSNP70	0–200A	Oficinas de fábrica, data centers
ANSNP100	0–250A	Grandes equipamentos industriais
ANSNP150	0–300A	Indústria pesada, grandes fábricas

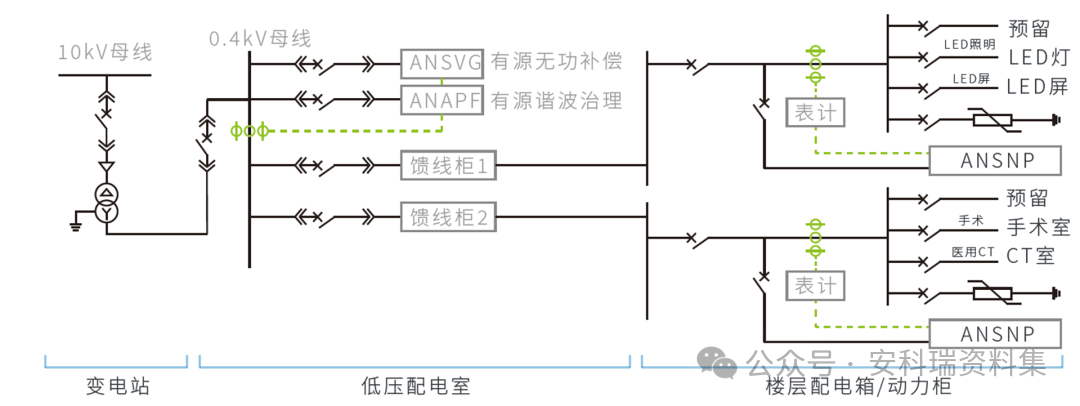

Distribuição de energia típica

Certificações Autorizadas

Teste de tipo pelo Shanghai Electrical Apparatus Research Institute
Certificação de segurança
Testes oficiais nacionais
Certificação de qualidade do produto

Função Principal 1: Filtragem Eficiente de Harmônicos de Ordem 3N

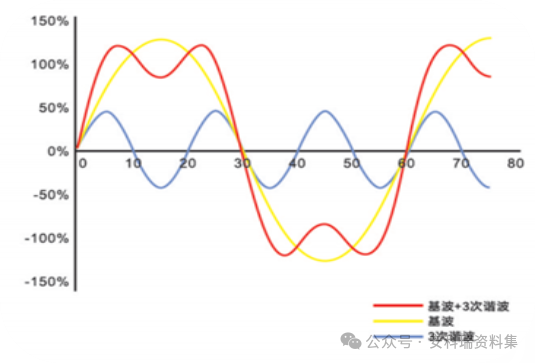

Antes do tratamento: Superposição severa de harmônicos de ordem 3N. Tem como alvo os harmônicos de 3ª, 9ª e outros harmônicos de ordem 3N, que se sobrepõem à linha neutra (linha N) e causam corrente excessiva, representando sérios riscos à segurança.

Após Tratamento: Taxa de compensação harmônica total > 95%.

Elimina efetivamente a distorção da forma de onda e reduz significativamente a corrente da linha N, resolvendo fundamentalmente problemas de sobrecarga e garantindo a segurança elétrica.

Função Central 2: Compensação Dinâmica para Desequilíbrio Trifásico

Ele monitora as diferenças de corrente trifásica em tempo real, ajusta dinamicamente a saída de cada fase e controla o grau de desequilíbrio dentro de 5%, evitando efetivamente a corrente excessiva da linha N causada pelo desequilíbrio.

Função Principal 3: Monitoramento Abrangente e Proteção Ativa

Monitoramento de dados: Monitoramento em tempo real de mais de 20 parâmetros elétricos, incluindo tensão, corrente, potência e temperatura para total visibilidade do status de operação do equipamento.
Proteção Ativa: Múltiplas funções de proteção, como sobrecorrente, sobretensão, subtensão e sobretemperatura; alarmes automáticos em caso de falhas para garantir a segurança do sistema.
Registro de Falhas: Registro automático da operação do equipamento e dados históricos de falhas para rastreabilidade, facilitando análise e manutenção subsequentes.

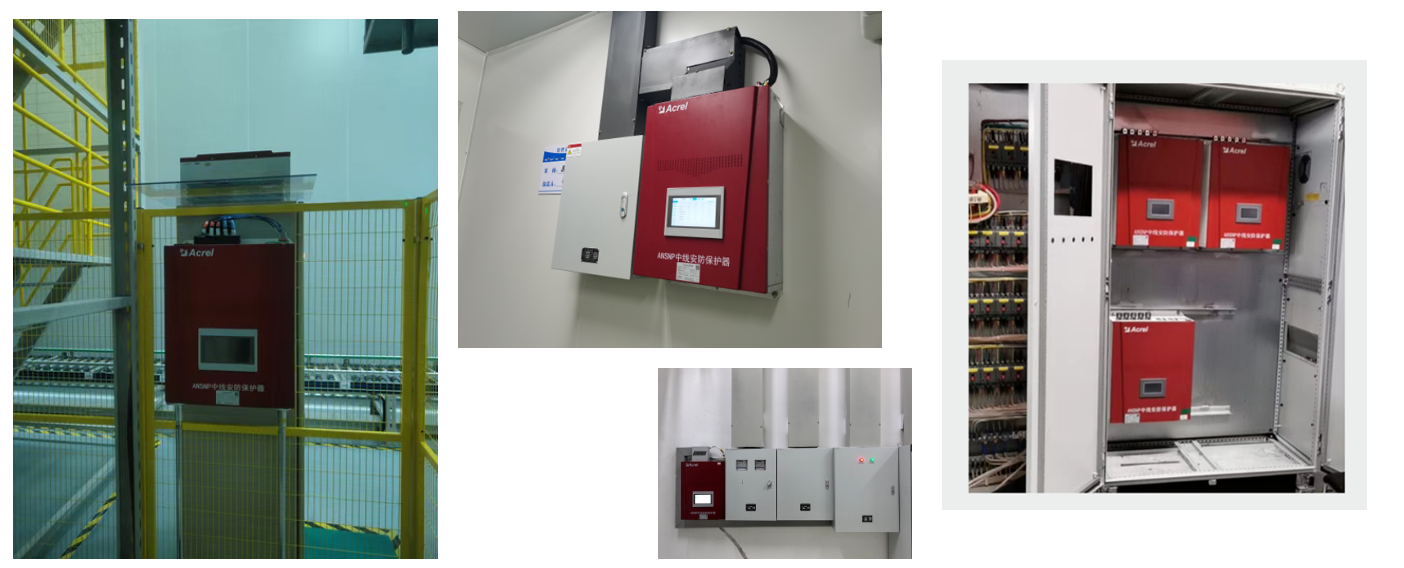

Instalação no local

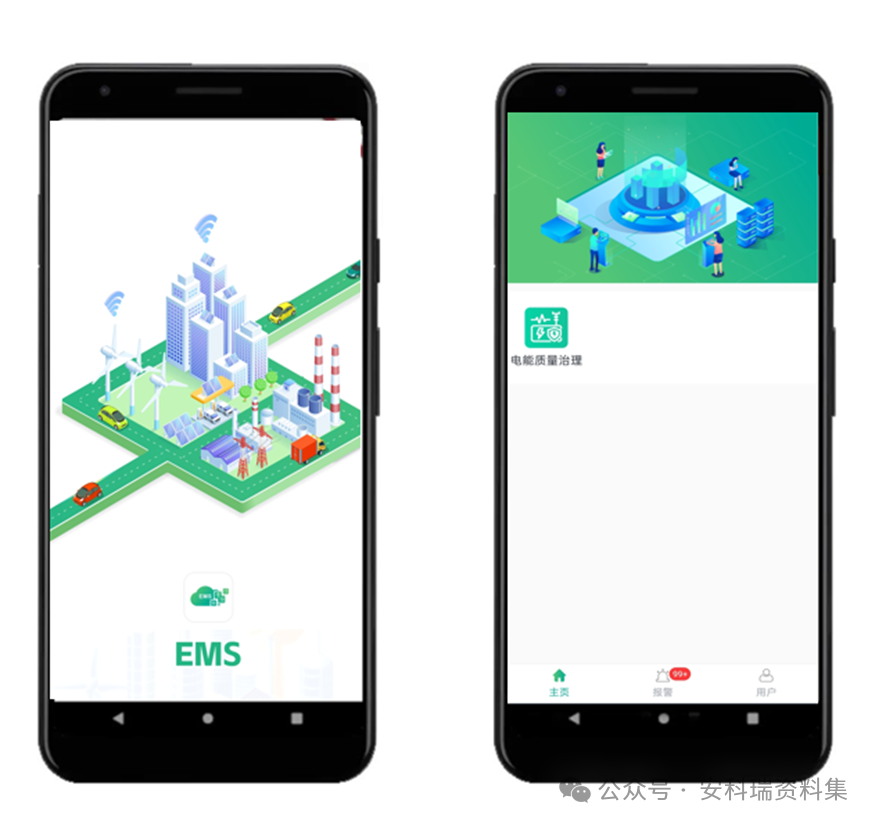

APLICATIVO Móvel: Monitoramento do sistema em tempo real a qualquer hora e em qualquer lugar

Controle de partida/parada do equipamento no local: O pessoal de operação pode controlar diretamente o equipamento por meio de telefones celulares no local, eliminando idas à sala de controle central para uma operação conveniente e eficiente.
Consulta de dados operacionais em tempo real: verifique os principais indicadores operacionais a qualquer hora e em qualquer lugar com exibição de dados visualizados para uma visibilidade clara do status.
Configuração remota de parâmetros e alarmes: Suporta configuração remota de parâmetros e alertas instantâneos de falhas, garantindo detecção imediata de problemas.
