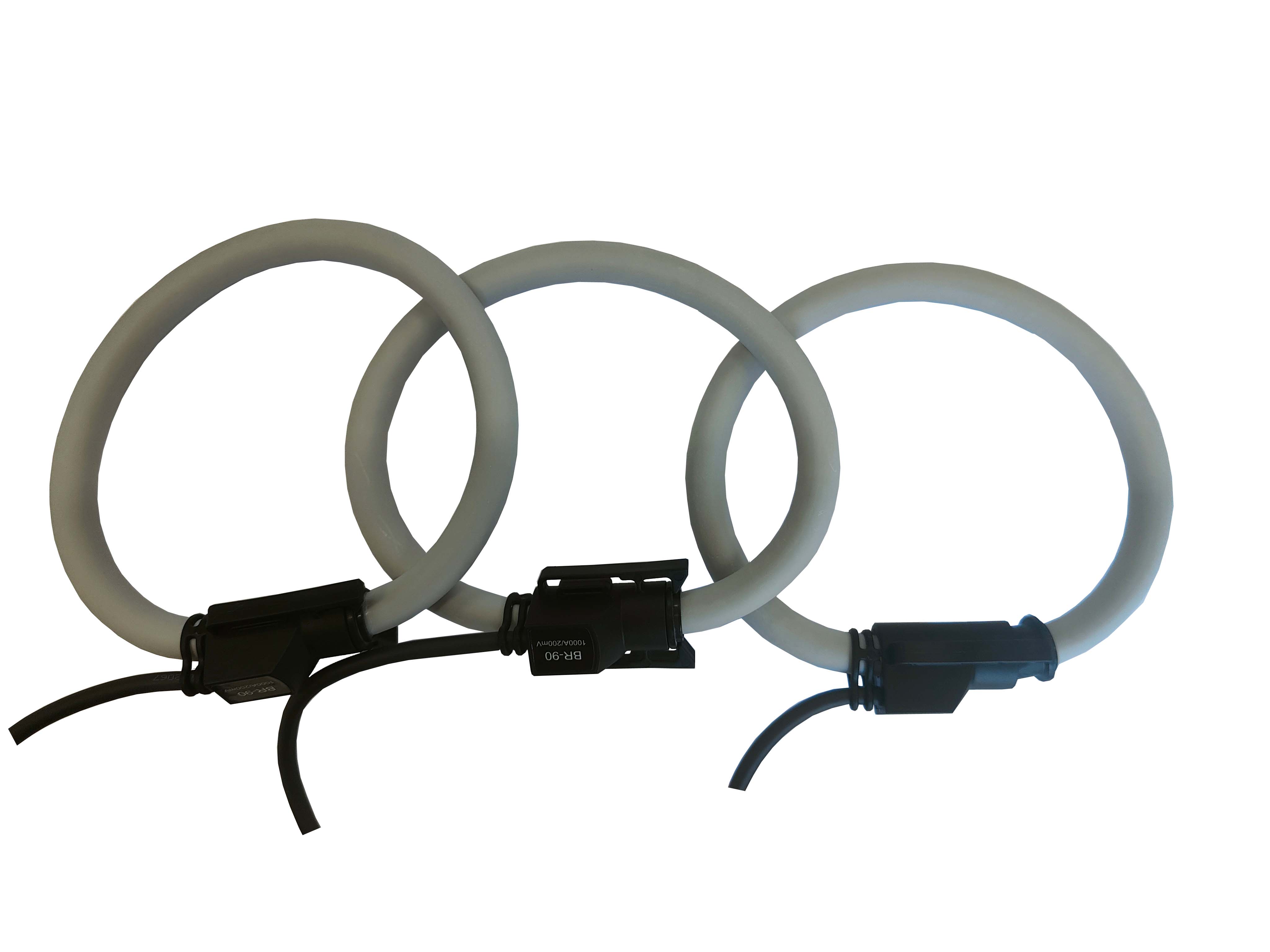

Bobina Rogowski Flexível BR-90

● Entrada: medição direta até AC 2000A ● Saída: 100mV


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
BR-90
Marca do Produto:
ACREL

Descrição do produto

Visão geral

Marca:Acrel	Local de Origem:China	Certificado:CE
Características: fonte de alimentação de tensão segura, com alta precisão, alto isolamento, alta segurança, baixo consumo de energia.
Aplicação:metalurgia, galvanoplastia, soldagem e outros campos.

A bobina Rogowski flexível da série BR é um sensor de corrente flexível de alta sensibilidade que pode ser integrado diretamente com dispositivos portáteis, como analisadores de energia. É adequado para monitoramento de consumo de energia, monitoramento de corrente de alta frequência e medição de ondulação CC. Tamanhos personalizados estão disponíveis mediante solicitação.

• Excelente linearidade

• Forte capacidade de sobrecarga

• Interferência mínima de condutores adjacentes

• Nenhum risco de alta tensão de circuito aberto

• Consumo zero de energia

• Pequeno erro de posição

• Flexível e leve para fácil instalação

• Boa linearidade

• Ampla faixa de largura de banda

• Operação de conexão com uma mão

Descrição do produto

Transdutor de bobina BR-90 Rogowski

● Perímetro: 300mm

● Diâmetro: 90mm

● Corrente de referência: 1000-2000A

● Proporção: 100±0,5%mV/kA@50Hz

Aplicação

● Automação industrial

● Metalúrgica e galvanoplastia

Parâmetro

Parâmetro técnico

Modelo	BR-60	BR-90	BR-150	BR-200	BR-300
Perímetro	200mm	300mm	500mm	650mm	1000mm
Diâmetro	60mm	90mm	150mm	200mm	300mm
Corrente de referência	1000A	1000A-2000A	2000A-5000A	4000-8000A	5000-10000A
Seção transversal	12mm
Comprimento da linha de sinal	Padrão 2m, personalizável.
Proporção	100±0,5%mV/kA@50Hz Outras sensibilidades podem ser personalizadas.

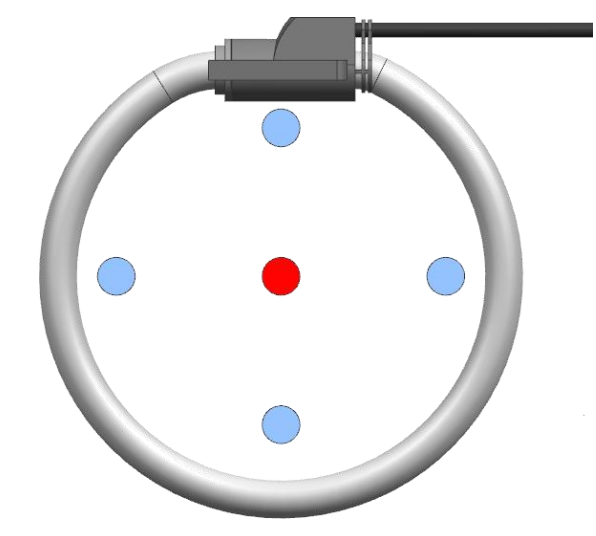

Erro de posição	±1%
Saída OA (desvio zero)	≤1mV
Diferença angular	≤0,5°
Linearidade	±0,2%
Temperatura de trabalho	-40°C - 80°C
Temperatura de armazenamento	-50°C - 90°C
Antiflamejante	Borracha termoplástica para fios e cabos
Escudo	Bobina 100%, cabo de sinal 100%
Tensão de isolamento	Bobina: 3000v; Linha de sinal: 300V
