BA20 (II) -I / I Split Tipo AC Transdutor Atual 0-200A

● Entrada: AC 0-200A
● Saída: DC 4-20mA ou 0-20mA ou 0-5V ou 0-10V
● Fonte de alimentação: DC24 / 12V
Status de disponibilidade:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
  • BA20 (II) -I / I

  • ACREL

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.


Os produtos da série BA usam o princípio da indução eletromagnética para medir a corrente CA na rede elétrica em tempo real, e usar a tecnologia de compensação de corrente constante e linear para convertê-la em uma saída de sinal DC padrão.
A fonte de alimentação de tensão segura de 24V ou 12V pode ser amplamente utilizada no campo da automação industrial.


Descrição do Produto

Transdutor atual de BA.

BA20 (II) -AI / I transdutor atual AC

Medição

● Entrada: 0-200A

● Saída: DC 4-20mA ou 0-20mA ou 0-5V ou 0-10V

● Fonte de alimentação: DC24 / 12V

● Abertura: 20mm

● Sobrecarga: 1,2 vezes de valor nominal

Aplicativo

● Automação Industrial.

● dimensão (l * w * h: mm) 75 * 22,5 * 74mm





Parâmetro

PoderVoltagemDc12v ou 24v.
Consumo de energia≤1w.
Resistência de isolamento> 100mΩ.
Precisão0.5
EntradaAtualAC 0.5 ~ 600A
SobrecargaContinuamente 1,2 vezes de valor nominal, 10 vezes / 5 segundos
Consumo≤1Va.
SaídaValor norminalDC 4 ~ 20mA, ou 0-20mA, 0 ~ 5V, 0 ~ 10V
Resistência de cargaSaída atual≤500Ω, saída de tensão ≥1kΩ
FunçãoComunicaçãoRS485, Modbus-RTU
Tempo de resposta≤400 ms.



Detalhes

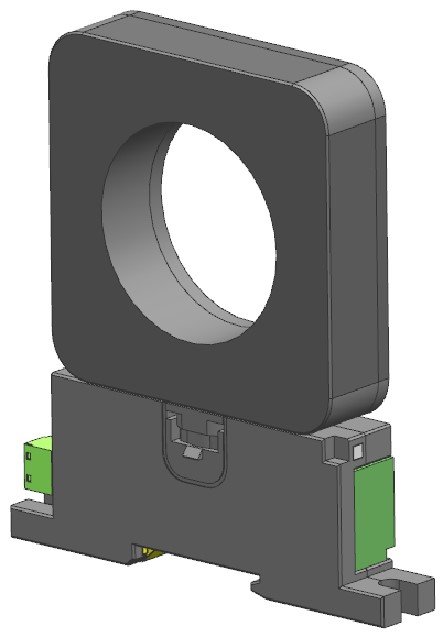

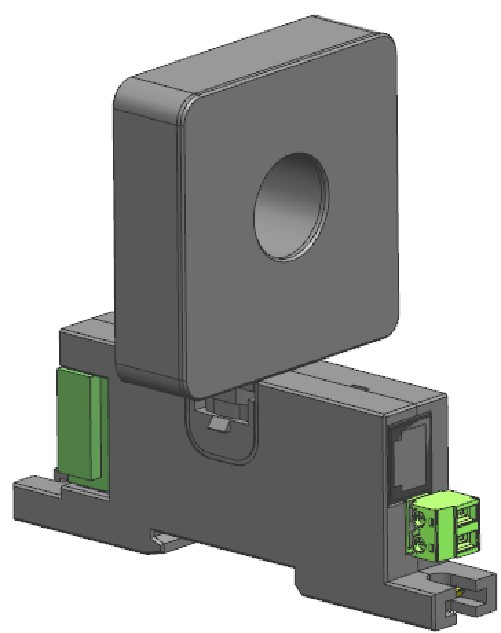

Instalação de uma peça, na qual a parte perfurada adota uma estrutura rotativa.

Estrutura rotativa do tipo de divisão do tipo transdutor1
Estrutura rotativa do tipo de split transdutor2

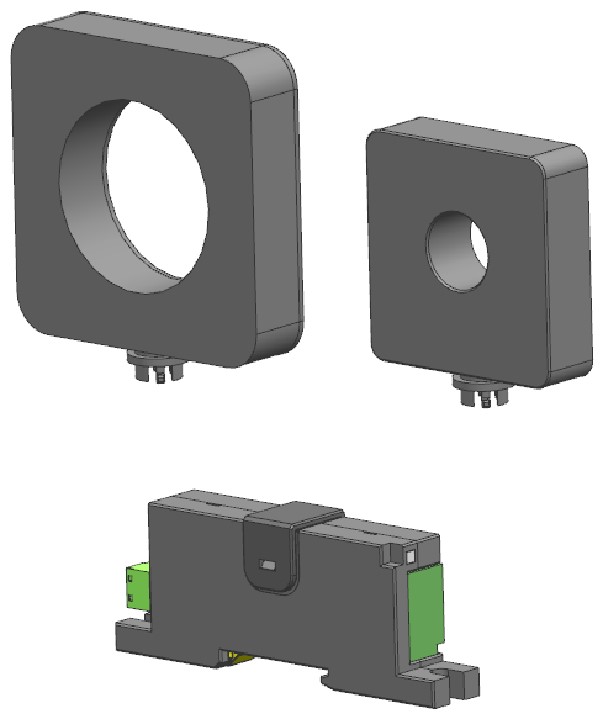

A abertura de perfuração tem duas especificações: φ20 e φ50.

Tamanho do buraco do tipo de divisão transdutor atual1

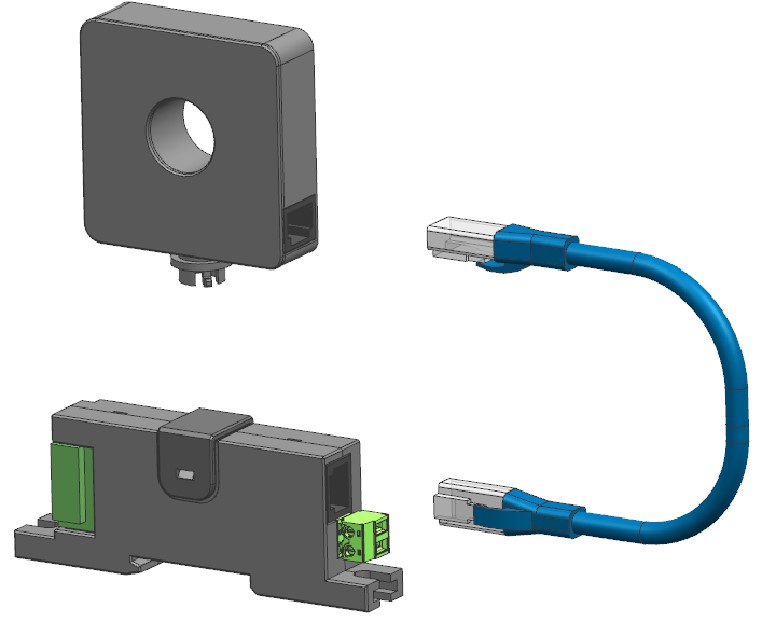

Ao usar a conexão dividida, o transformador e o corpo principal estão conectados com um cabo de rede.

Conectar-se de transdutor atual do tipo dividido1
Conectar-se de transdutor atual do tipo dividido

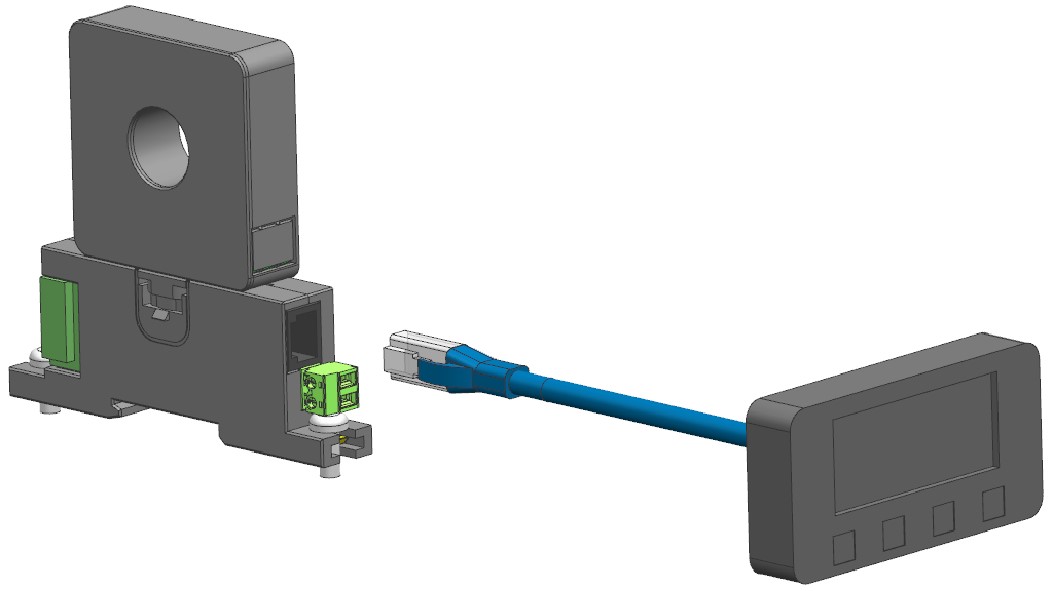

O corpo principal pode ser conectado à tela (use a cabeça de exibição existente o máximo possível) para mostrar os parâmetros atuais e de configuração.

Tela de exibição do tipo de divisão transdutor atual1

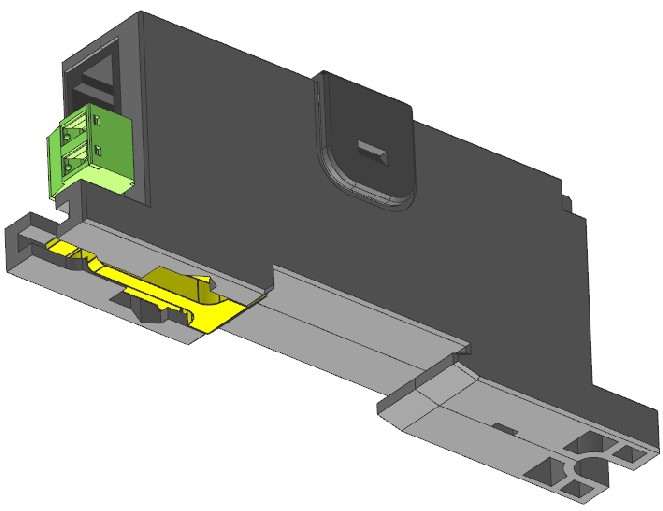

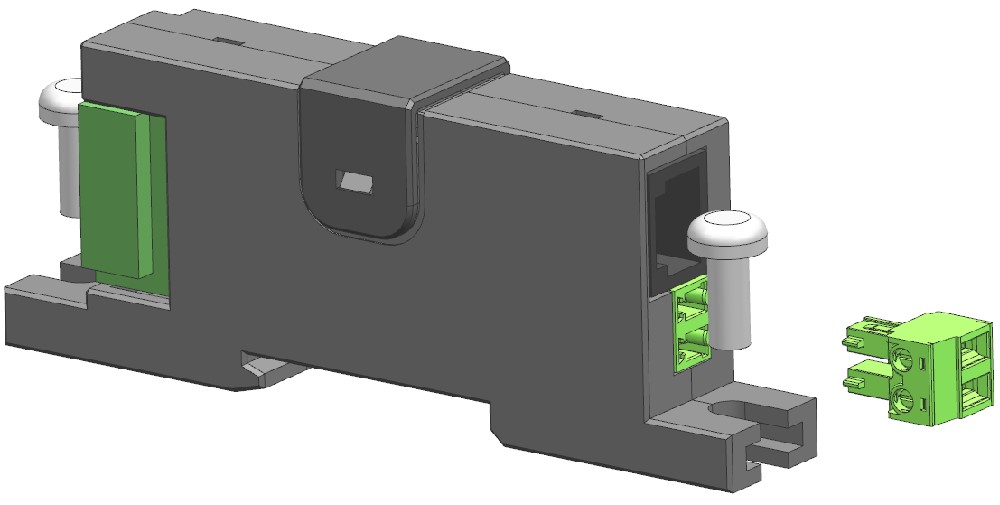

TS35 DIN-Rail Instalação ou parafuso no gabinete.

Instalação de transdutor atual do tipo dividido1
Instalação do tipo de divisão transdutor atual
