Transdutor de corrente CA série BA
Você está aqui: Casa » Produtos » Sensor de potência » Transdutor atual AC. » Transdutor de corrente CA série BA

Transdutor de corrente CA série BA

● Entrada: AC 0-10A / 0-50A / 0-200A / 0-600A
● Saída: DC 4-20mA / 0-20MA / 1-5V / 0-5V
● Fonte de alimentação: DC24 / 12V
  • BA
  • ACREL

Descrição do Produto

Visão geral


Marca: Acrel. Lugar de origem: China Certificado: CE.


Os produtos da série BA usam o princípio da indução eletromagnética para medir a corrente CA na rede elétrica em tempo real, e usar a tecnologia de compensação de corrente constante e linear para convertê-la em uma saída de sinal DC padrão.
A fonte de alimentação de tensão segura de 24V ou 12V pode ser amplamente utilizada no campo da automação industrial.


Parâmetro técnico

BA05-AI-I-T 正面

Transdutor de corrente AC BA05-AI / I

Medição

● entrada: 0 ~ (0,5-10) a

● Saída: DC 4-20mA / 0-20MA / 1-5V / 0-5V

● Fonte de alimentação: DC24 / 12V

● Abertura: 5mm

● Sobrecarga: 1,2 vezes de valor nominal

Aplicativo

● Automação Industrial.

● dimensão (l * w * h: mm) 76 * 22,5 * 69mm

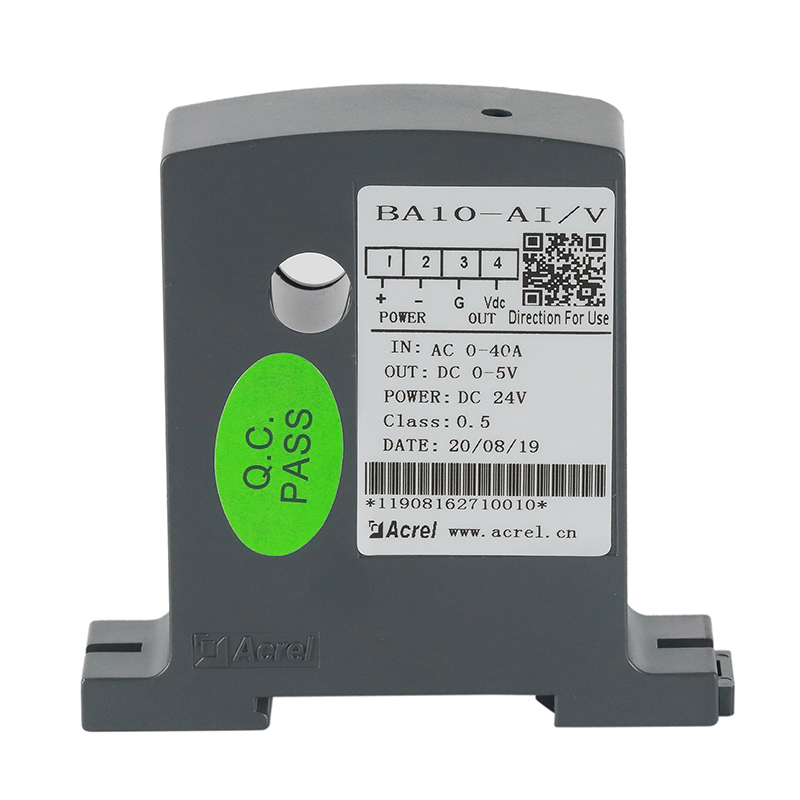

Transdutor atual BA10.

Transdutor de corrente AC BA10-AI

Medição

● entrada: 0 ~ (8-50) a

● Saída: DC 4-20mA / 0-20MA / 1-5V / 0-5V

● Fonte de alimentação: DC24 / 12V

● Abertura: 10mm

● Sobrecarga: 1,2 vezes de valor nominal

Aplicativo

● Automação Industrial.

● dimensão (l * w * h: mm) 76 * 22,5 * 74mm

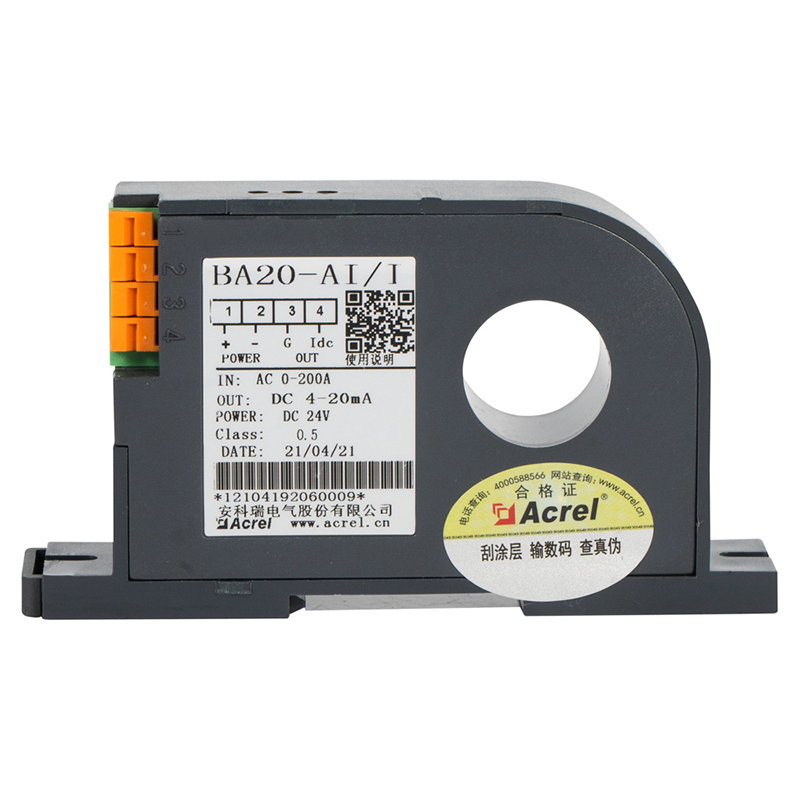

Transformador de corrente BA20.

Transdutor de corrente AC BA20-AI

Medição

● entrada: 0 ~ (40-200) a

● Saída: DC 4-20mA / 0-20MA / 1-5V / 0-5V

● Fonte de alimentação: DC24 / 12V

● Abertura: 20mm

● Sobrecarga: 1,2 vezes de valor nominal

Aplicativo

● Automação Industrial.

● dimensão (l * w * h: mm) 105 * 24 * 60mm


Fabricação de transdutor atual de BA

Transdutor atual de AC BA50-AI

Medição

● Entrada: 0 ~ (60-600) a

● Saída: DC 4-20mA / 0-20MA / 1-5V / 0-5V

● Fonte de alimentação: DC24 / 12V

● Abertura: 50mm

● Sobrecarga: 1,2 vezes de valor nominal

Aplicativo

● Automação Industrial.

● dimensão (l * w * h: mm) 135 * 24 * 84mm


Parâmetro

Parâmetro técnico
Valor
Entrada BA05-AI. AC 0 ~ (0,5-10) a
Ba10-ai. AC 0 ~ (8-50) A
Ba20-Ai. AC 0 ~ (40-200) a
Ba50-Ai. AC 0 ~ (60-600) a
BA50L-AI. AC 0 ~ (0,1-1) residual
Saída Dc. DC 4-20mA / 0-20MA / 1-5V / 0-5V
Proteção de sobrecarga Saída máxima≤ 135% do total
Resistência de carga

≥1000Ω (tensão de saída)

((Voltagem de energia-4) /0.02) Ω (corrente de saída)

Fonte de energia Dc. DC12V (suporte 10-15V)
DC24V (Suporte 18-30V)
Consumo de energia ≤1w.
Freqüência de energia suportam tensão AC2000V.
Precisão 0.5
Drift de temperatura ≤200ppm / ℃.
Tempo de resposta Valor médio≤350ms, trms≤1000ms
Instalação TS35mm DIN TRUXT instalado, ou consertá-lo no gabinete com parafusos.
Enverionment Temperatura Temperatura de trabalho: -25 ℃ ~ 55 ℃

Temperatura de armazenamento: -40 ℃ ~ 70 ℃

Umidade ≤95% (sem condensação)
Altitude ≤2500m.


Dimensão

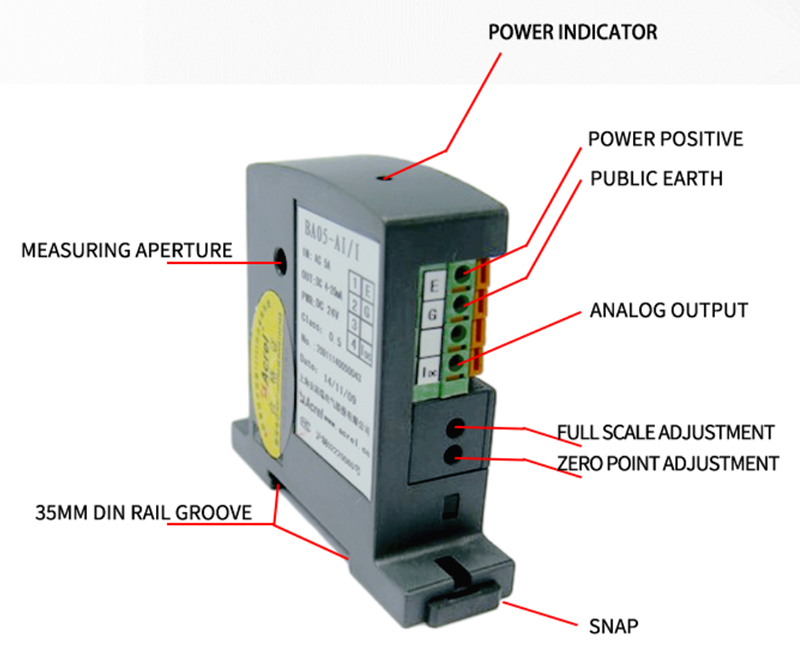

Detalhe do transdutor atual de BA


Sensor de corrente AC BA05-AI

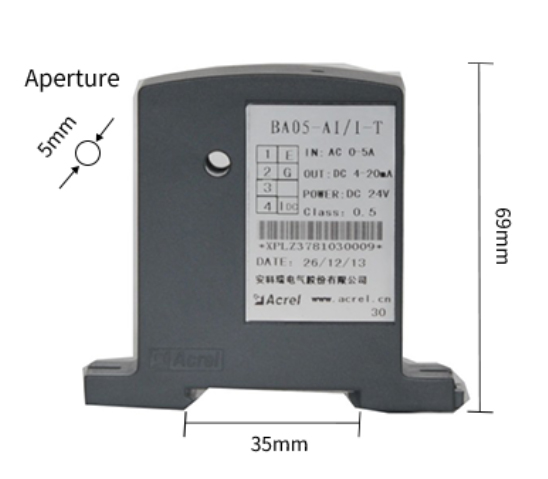

Dimensão do transdutor atual BA05


Sensor de corrente AC BA10-AI

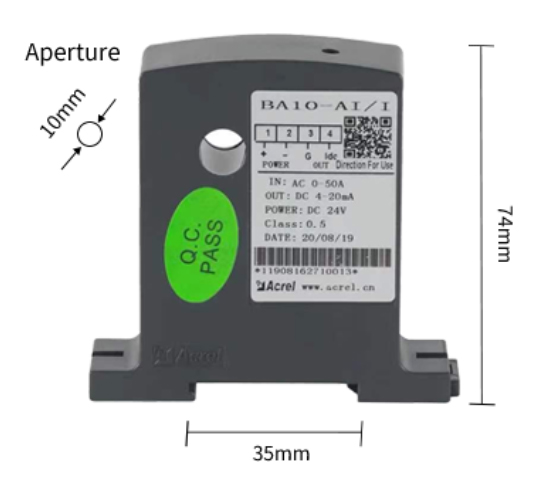

Dimensão do transdutor atual BA10


Sensor atual de AC BA20-AI

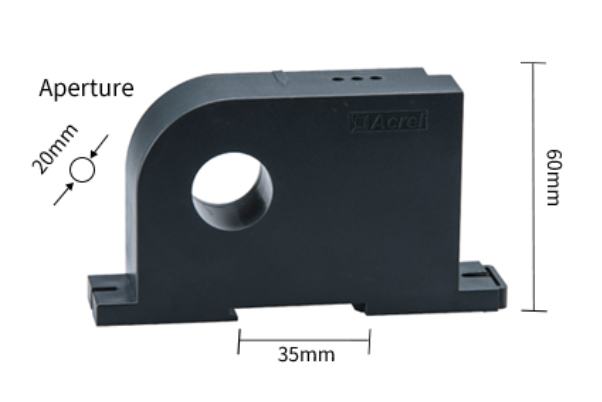

Dimensão do transdutor atual BA20


Sensor atual de AC BA50-AI

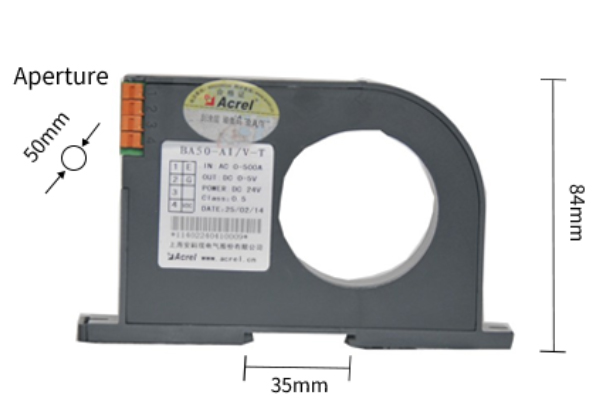

Dimensão do transdutor atual BA50


Diagrama de instalação

Instalação do trilho DIN.

Escolha um local adequado para instalar o trilho padrão DIN35MM e instale o sensor BA no trilho;

Instalação do trilho DIN do transdutor de corrente BA

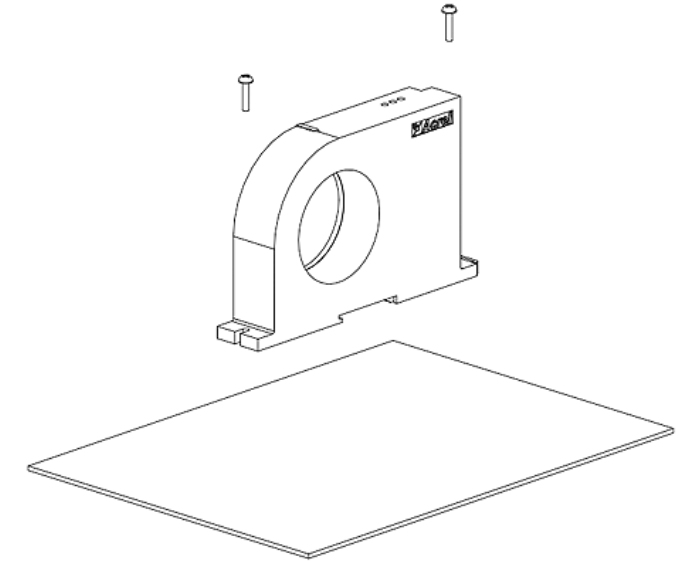

Instalação fixa parafuso

No painel inferior do gabinete, escolha um local adequado para abrir dois furos roscados correspondentes à posição do furo fixo do sensor instalado; Depois de colocar o sensor, instale o parafuso de posicionamento

Parafuso instalação fixa do transdutor de corrente BA

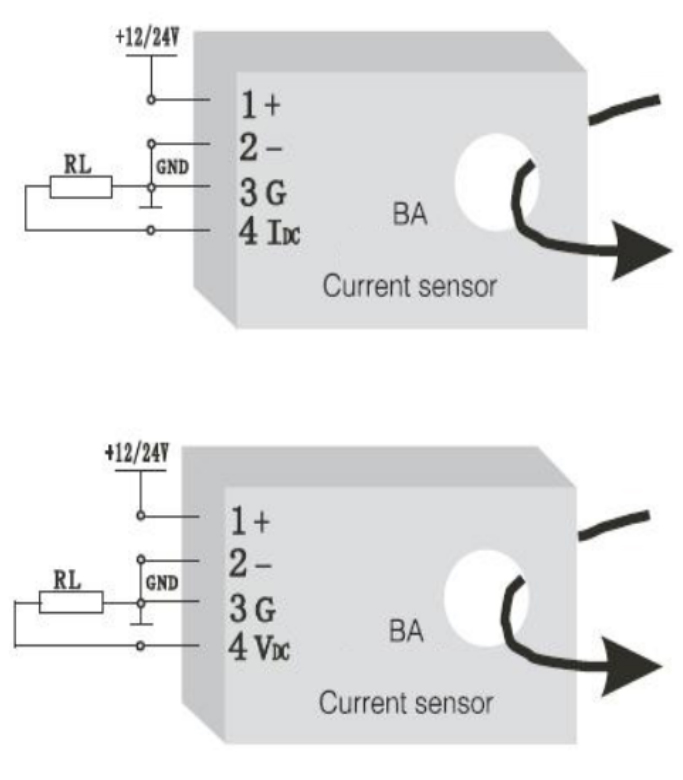

Fiação

Fiação do transdutor de corrente BA

1 - + fonte de alimentação positiva (não revertida)

2 - - Earth Terra

3 - g (negativo de saída atual, que pode ser compartilhado com a fonte de alimentação)

4 - IDC (saída atual positiva), VDC (saída de tensão positiva)
