Padrões e políticas internacionais LoRaWAN
Junho de 2025: Resolução CEPT ECC DEC(25)02
Aprovada a coexistência de LPD-S com comunicações por satélite na banda SRD de 862-870 MHz, uma estrutura fundamental para LoRaWAN assistida por satélite na Europa.
Novembro de 2021: Padrão ITU-T Y.4480
LoRaWAN aprovado como padrão LPWAN internacional, aumentando o reconhecimento global e a interoperabilidade.
2020: Decreto Semplificazioni da Itália
Limites de tempo aumentados para implantações LoRaWAN, permitindo redes permanentes e possibilitando o uso comercial em larga escala.
2019: Anúncio nº 52 do MIIT da China
Emitiu requisitos técnicos para equipamentos de rádio de micropotência, definindo limites claros para o uso de LoRaWAN na China.
Desafios na transformação da IoT
01. Alta dificuldade de renovaçãoOs sistemas tradicionais com fio exigem nova fiação, levando a longos períodos de construção, custos elevados e possíveis interrupções nas operações.
Rede de plataforma
02. Má cobertura de sinal: Os sinais 4G são severamente atenuados em áreas fechadas, como porões e oficinas, causando interrupções frequentes na transmissão de dados.
03. Altos custos de comunicação:Cada dispositivo precisa de um cartão SIM IoT separado, resultando em taxas substanciais de comunicação e gerenciamento.
04. Desafios de implantação em grande escala: O gerenciamento complexo de nós, a configuração e a expansão em grandes áreas podem levar ao congestionamento da rede.
Vantagens LoRaWAN
01. Longa distância de comunicação
Até 15-20 km LOS e 2-5 km urbano, ideal para implantação em áreas amplas.
02. Implantação flexível e baixo custo
A plataforma da empresa suporta a rápida rede LoRa autoconstruída, que pode ser sobreposta diretamente ao sistema original sem religação, realizando uma transformação sem fio de baixo custo.
03. Rede autônoma e banda de frequência não licenciada
Com base na faixa de frequência não licenciada (como a China 470-510 MHz), não há taxa de licença de espectro.
Construa facilmente sua própria rede, ao contrário de NB e 4G, que dependem de estações base de operadoras.
04. Gerenciamento inteligente em nível de plataforma
A plataforma está profundamente integrada à rede LoRaWAN, que suporta leitura automática de medidores, coleta de dados em tempo real e melhora a eficiência de operação e manutenção.
A identificação de eventos anormais e o mecanismo de alerta antecipado de segurança podem realizar a identificação automática de falhas, alerta antecipado de limite e alarme de consumo de energia anormal, além de melhorar a segurança do sistema e a velocidade de resposta.
05. Abertura ecológica e forte compatibilidade
Adote o padrão aberto LoRaWAN, seja compatível com os principais fabricantes de equipamentos e gateways, forneça interface API padronizada e realize a colaboração multissistema.
Cenários de aplicação LoRaWAN
01. Cidade Inteligente
Monitoramento de energia e instalações urbanas, incluindo controle de iluminação pública, detecção ambiental e leitura remota de medidores.
02. Parque Industrial
Abrange todo o parque para monitoramento de energia, coleta de status de equipamentos, controle de iluminação e alarmes de segurança.
03. Edifício Inteligente
Coleta e controle de dados sem fio para medidores, HVAC e iluminação em escritórios, shoppings e residências.
04. Fábrica Inteligente
Aplica-se ao monitoramento de energia de equipamentos, coleta de energia de linha de produção e detecção ambiental.
05. Educação e saúde
Monitora a energia em laboratórios e enfermarias e gerencia o faturamento de serviços públicos para dormitórios de funcionários.
Esquema de rede de plataforma
01. Servidor de rede
Gerenciamento completo de tarefas de aquisição de dados.
Conclua a análise e consulta dos dados coletados.
Conclua a distribuição de comandos do instrumento.
02. Gateway LoRaWAN
Semelhante à estação base de telecomunicações/roteador WIFI, ela é instalada em vários locais na área do projeto de acordo com a área e a interferência. O downlink troca dados com o nó LoRaWAN e o up link troca dados com a plataforma NS através do protocolo UDP.
03. Nó LoRaWAN
AWT100-LW e ADW300-LW são nós LoRaWAN, que completam a aquisição de dados de campo e carregam os dados para o gateway lorawan através do protocolo LoRaWAN.
Hardware típico
AWT100-LW
Banda de frequência LoRaWan: CN470/EU868/AU915/AS923.
O número máximo de dispositivos de acesso é 30
Protocolo de comunicação uplink: protocolo LoRaWAN
Interface de comunicação downlink: interface RS485
Protocolo de comunicação downlink: protocolo MODBUS-RTU.
Conformidade com normas e certificações: CE-RED, IEC, LVD, EMC.
Fonte de alimentação: 24Vdc (padrão); 85~265Vac/Vdc (via módulo AWT100-POW)
ADW300-LW
Banda de frequência Lorawan: CN470/RU868/IN865/EU868/US915/AU915/KR920.
/AS923_1/ AS923_2, AS923_3, AS923_4
Padrões e Certificação: CE, IEC, LVD
Modo de instalação: tipo de trilho guia
Protocolo de comunicação uplink: protocolo LoRaWAN
Medição: potência ativa trifásica, potência reativa, corrente, tensão e harmônicos.
Precisão: Nível 1
Tensão nominal: 3×220/380Vac, 3×380/660Vac.
Corrente nominal: 3× 1 (6) A.

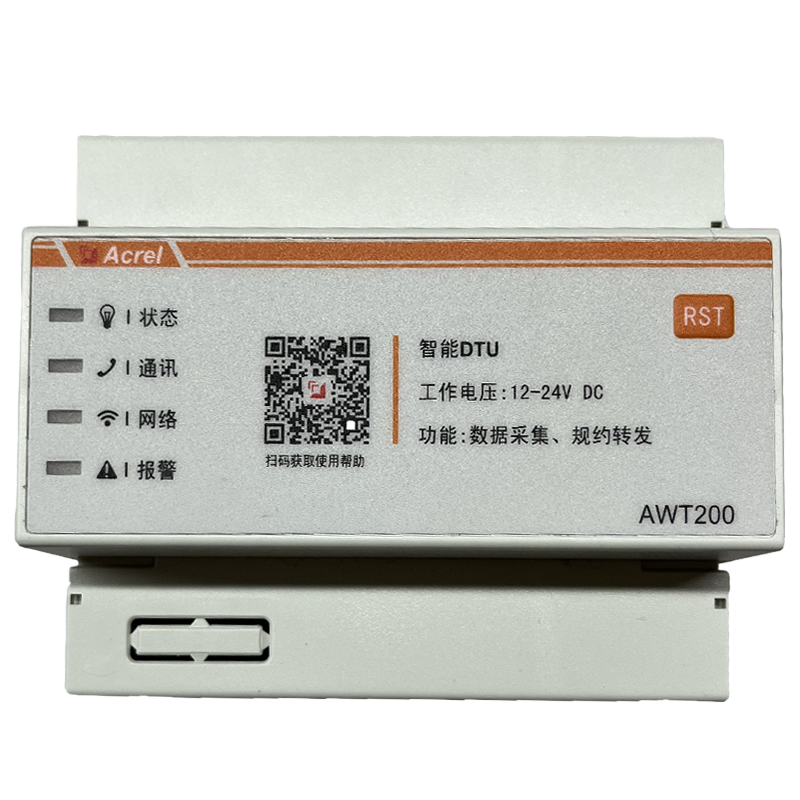

AWT200-LW
Bandas de frequência LoRaWan: 470 MHz-480 MHz, 863 MHz-870 MHz, 902 MHz-928 MHz.
Suporte máximo para coleta centralizada de 10.000 pontos.
Armazenamento em massa, suporte para transmissão contínua de ponto de interrupção
Ferramentas de gerenciamento de suporte para facilitar a configuração e manutenção do sistema.
Forte capacidade de comunicação, suportando até 8 portas seriais e 8 canais de recepção de dados BW125KHZ LoRa.
Os nós terminais podem ser adicionados por meio de páginas da web NS e o gerenciamento de grupo entre diferentes nós pode ser suportado.
Protocolo de comunicação uplink: 4G ou Ethernet
Protocolo de comunicação downlink: protocolo LoRaWAN.
Caso típico
01. Projeto de consumo de energia da planta da P&G em Cingapura
02. Projeto Cidade Inteligente de Cingapura
