Medidor de energia pré-pago monofásico

Os medidores pré-pagos de fase única ADL100-EY possuem funções de comunicação pré-paga, de carga e RS485, etc. Ele atende aos requisitos técnicos relacionados do medidor de energia eletrônica nos padrões IEC62053-21, IEC62053-22.


Status de disponibilidade:



Inquérito Adicionar a cesta

Modelo:
ADL100-EY
Marca do Produto:
ACREL

Download

Manual do ADL100-EY:https://rnrorwxhijiplk5q.ldycdn.com/Manual+of+ADL100EY%2C300EY-aidmlBpiKlqRliSionmnjlmk.pdf

Especificação deADL100-EY：https://rnrorwxhijiplk5q.ldycdn.com/Specification+of+ADL100-EY%2CADL300-EY-aidmoBpiKlqRliSionmrklnj.pdf

CE de ADL100-EY:https://rnrorwxhijiplk5q.ldycdn.com/CE+of+ADL10-E%2CADL100-ET%2CADL100-EY-aidmkBpiKlqRliSionmollnk.pdf

Descrição do produto

Visão geral

Marca: Acrel.	Lugar de origem: China	Certificado: CE.
Aplicação: Dormitório, Parque Industrial, Edifício Comércio, Apartamentos, Hotéis, Compras Plaza

Os medidores pré-pagos de fase única ADL100-EY com introdução são utilizados para cálculo da energia activa da fase única, respectivamente, na frequência de 50/60 Hz. O medidor tem funções de comunicação pré-paga, de carga e comunicação RS485, etc. Ele suporta cartão de radiofrequência e pré-pagamento on-line; imã embutido Ajuda relé para realizar on-off. Atende aos requisitos técnicos relacionados do medidor de energia eletrônica nos padrões IEC62053-21, IEC62053-22.

Descrição do produto

ADL100-EY única fase pré-paga Energy Meter

Comunicação

RS485 (Modbus-RTU)

Exibição

8 dígitos lcd exibir u, i, p, q, pf, kwh, medida de potência (999999.99kwh)

Classificado você e eu

Tensão: AC220V.
Atual: 10 (60) a

Precisão

kWh Classe 1

Frequência

50 / 60HZ （Opcional）, Faixa ： 45 ~ 65HZ

Fonte de alimentação auxiliar (autoalimentação):

220Vac （L-N）, Faixa: 154 ~ 264Vac

Saída de pulso:

Saída de pulso kWh

Consumo

<4VA (cada fase)

Iinstalação:

DIN 35mm

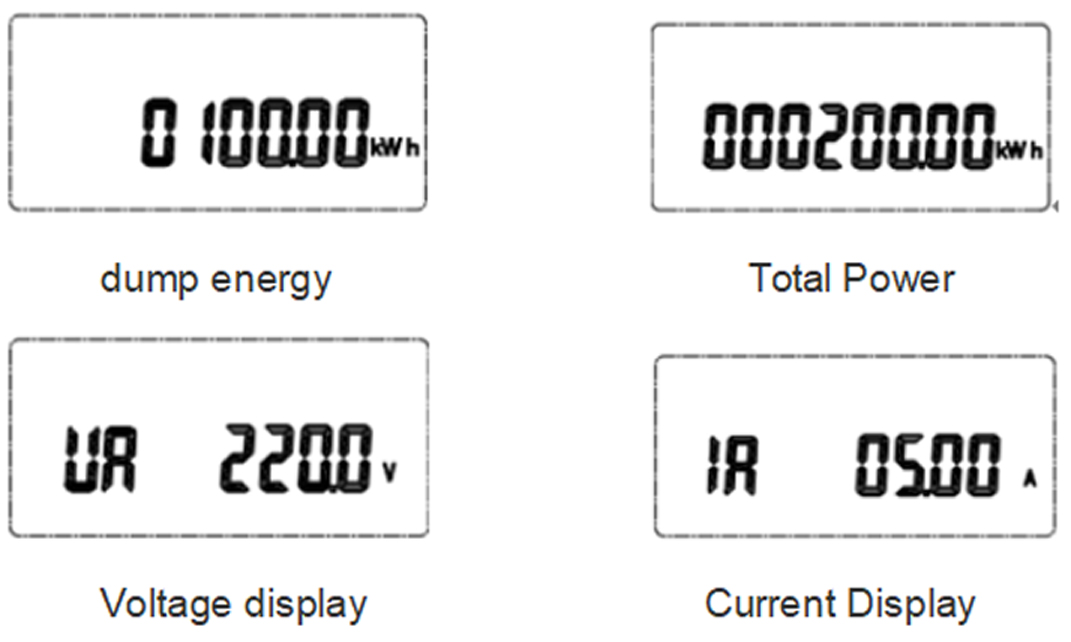

Exibição

fiação

exibição

Parâmetro

Tensão	Voltagem de referência	220V
	Frequência de referência	50 / 60Hz
	Consumo	＜ 4VA （Cada fase）
Atual	Corrente máxima	60A
	Corrente inicial	Conexão direta: 0,04A Conecte-se via: 0,002A
	Consumo	＜ 4VA （Corrente máxima）
Desempenho de medição	Precisão de kWh ativo	Classe 1
Relógio	Precisão	Erro≤0.5s / d
Pulso	Largura do pulso	80 + 20ms
Pulso	Constante de pulso	1600imp / kWh
Comunicação	Interface	RS485
Comunicação	Protocolo	Modbus-RTU
Contorno	L * W * H （mm）	72 * 88 * 70
Ambiente	Temperatura	Operando: -25 ~ 55 ℃ Armazenamento: -40 ~ 70 ℃
	Umidade	≤95% （Sem condensação）
	Altitude	≤2000m
