Aplicação do medidor de energia do trilho ADL400 com plataforma de energia IOT na Arábia Saudita

1. PROPROJECT VISÃO GERAL.

Os clientes sauditas exigem realizar a medição e gerenciamento de eletricidade do usuário e gerenciamento de edifícios residenciais e lojas. O medidor de energia de três fases AC é necessário para monitorar os dados de energia e ser carregado para o sistema de plano de fundo para monitoramento e gerenciamento unificado. A Acrel recomenda a plataforma de Internet da Internet, que pode visualizar dados de consumo de energia em diferentes pontos através da interface de nuvem e app e formar relatórios para os clientes consultar. O cliente escolheu o medidor de energia tráfega trifásico Acrel ADL400 com a AWT100-4G Gateway sem fio para envio de dados estável e de alta velocidade através do 4G. Os clientes usam a plataforma Acrel Iot Power Cloud para realizar o monitoramento em tempo real do consumo de energia residencial, economizando o custo da leitura do medidor humano e melhorando efetivamente o monitoramento em tempo real e a gestão visual dos dados de energia elétrica dos usuários.

Introdução 2.Product.

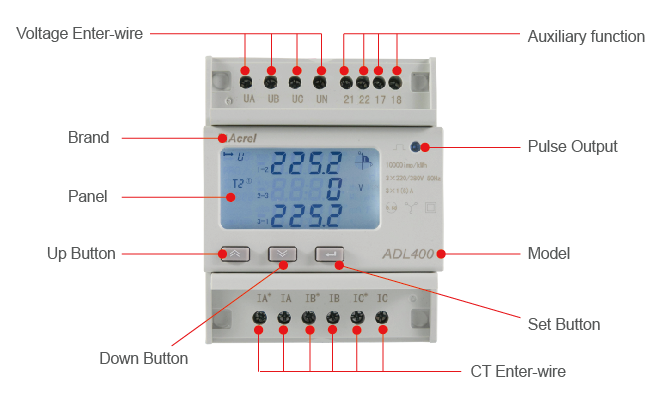

2.1 Série ACL400 AC Três Fase DIN Multi-função Medidor de energia.

A Acrel Adl400 é um medidor inteligente projetado para sistemas de alimentação, empresas industriais e mineiras e utilitários para calcular o consumo de eletricidade e gerenciar a demanda elétrica. Possui a alta precisão, tamanho pequeno e instalação simples. Integra a medição de todos os parâmetros elétricos com a extensão abrangente de medição e gerenciamento de eletricidade fornece vários dados sobre 48 meses anteriores, verifica o 31º conteúdo harmônico e o conteúdo total harmônico, realiza a comunicação remota e o controle remoto com a saída de entrada e revezamento de saída a saída de alarme. Ele é equipado com porta de comunicação RS485 e adaptado ao Modbus-RTU .Adl400 pode ser usado em todos os tipos de sistemas de controle, sistemas SCADA e sistemas de gerenciamento de energia. O medidor atende aos requisitos técnicos relacionados do medidor eletrônico no IEC62053-21Standards.

2.2 AWT100 Series Wireless Communication Smart Gateway.

Acrel AWT100 Terminal de comunicação sem fio é um novo dispositivo de aquisição de dados sem fio lançado pela Acrel. A comunicação de uplink inclui modos de 2G, 4G, NB, Lora, Lorawan e Othercommunication. A interface downlink fornece uma interface de dados RS485 padrão, que pode conectar facilmente os medidores de potência e RTUs, PLC, computadores industriais e outros equipamentos, só precisa completar a configuração inicial, você pode concluir a aquisição de dados do equipamento Modbus; Ao mesmo tempo o terminal de comunicação sem fio da série AWT100 usa um poderoso chip de microprocessamento, com tecnologia de cão de guarda embutida, desempenho confiável estável

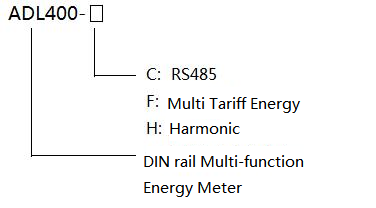

3. Modelo Descrição.

Mais detalhes

6. Topologia de rede

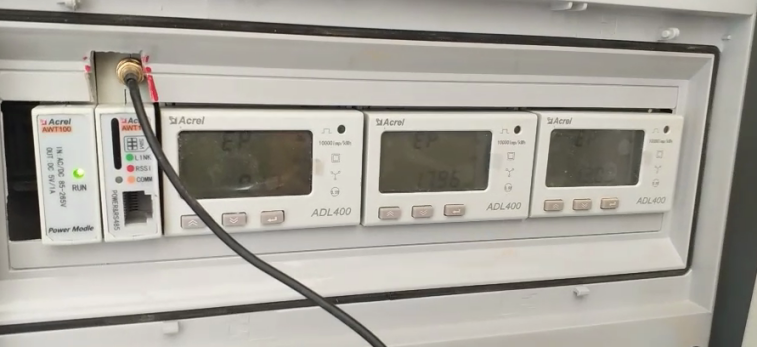

Site 7.Instalação.

8. Em conclusão

Série ADL400 de medidores de energia multifuncionais Adotar a instalação do tipo ferroviário de guia DIN35MM com pequeno volume, pode medir energia elétrica e outros parâmetros elétricos, pode definir o relógio, período de taxa e outros parâmetros, alta precisão e boa confiabilidade. Por comunicação RS485, com AWT100 Smart Wireless Gateway, sistema de energia IOT para completar a rede e leitura remota. Para ajudar os clientes a monitoramento de tempo real simples e eficaz do consumo de energia na construção de edifícios, salve muito o processo de leitura do medidor humano, e a exibição visual de todos os dados podem ser usuários, melhorar a eficiência de gerenciamento.
