Solução inteligente de proteção e controle de motor

Número Browse:0     Autor:Elena     Publicar Time: 2020-12-10      Origem:alimentado

Inscrição

O motor é um ativo importante da empresa. É necessário monitorar o estado de funcionamento e a eficiência do motor, e proteger o motor. O protetor de motor inteligente série ARD é usado para circuitos de motor de baixa tensão 660V com função de proteção, medição, controle, comunicação, operação e manutenção, pode realizar vários esquemas de partida para garantir a operação segura do motor. Ele pode ser conectado ao sistema de produção MCC ou DCS inteligente. É amplamente utilizado na indústria química 、 usina elétrica 、 estação de bombeamento Industry indústria de mineração Industry indústria metalúrgica e assim por diante.

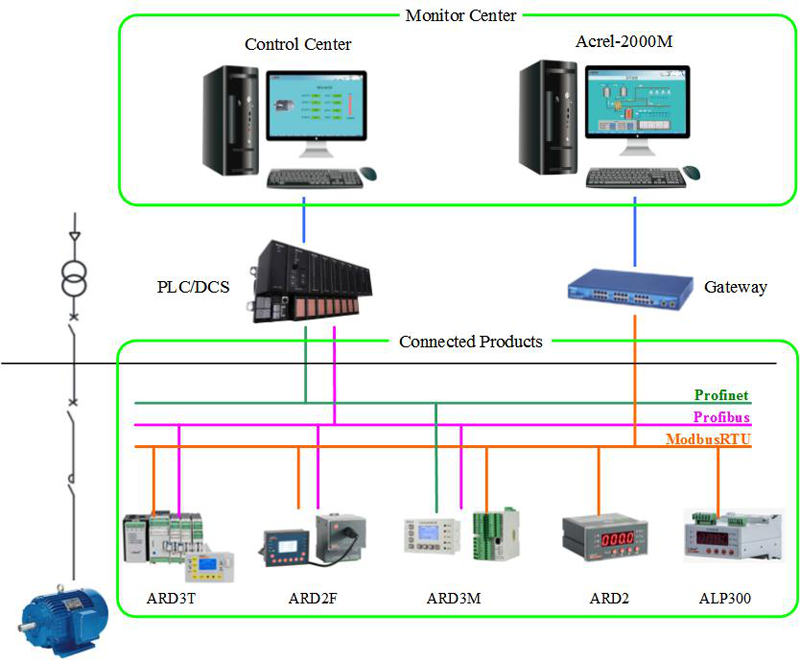

Estrutura

图片 84

Função principal


1. Função de proteção:

Tempo limite de inícioFalha ExternaAbaixo do Poder
SobrecargaFalha de Isolamentoa hora
Sob cargaSobretensãoPerda de pressão (anti-vibração)
Curto circuitoSob tensãoProteção de entrada de 4-20mA
BloqueandoFalha de FaseTerra
PararSequência de faseVazamento
DesequilíbrioOverPower

2. Certificação

CE

3.Ccomunicação

Modbsu-RTU

Modbus-TCP,

Profibus-DP

Profinet

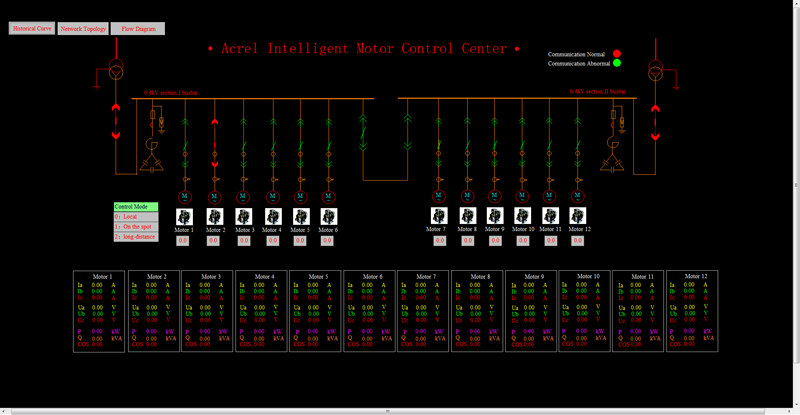

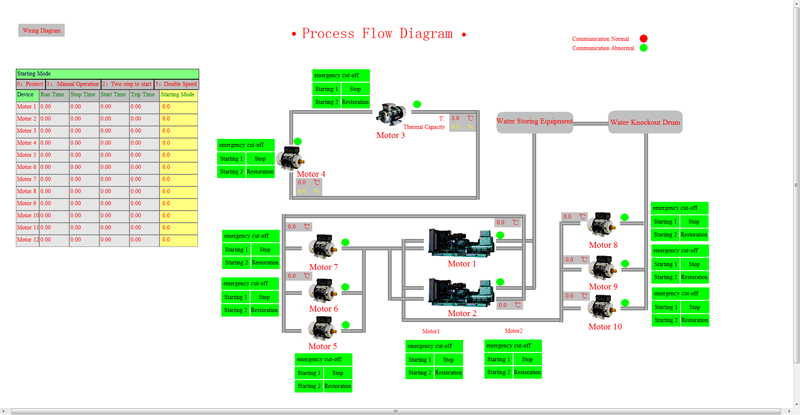

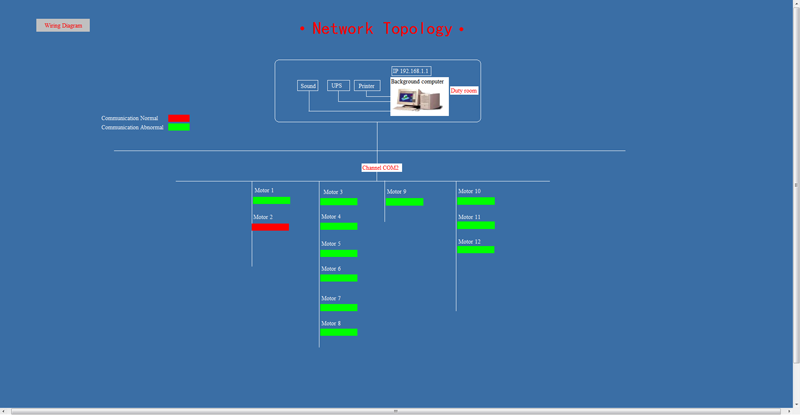

4.Acrel-2000M

图片 85

图片 86

图片 87


Seleção de Produto

HG9A9428

1.ARD2 Smart Motor Protector

·Adequado para motores com tensão nominal de AC380V / 660V

·Proteção contra vazamento opcional, comunicação RS485, saída analógica, etc.

·Entrada passiva de nó seco DI de 2 canais, fonte de alimentação de sinal com fonte de alimentação DC24V integrada;

·4 canais de saída DO.






HG9A9466

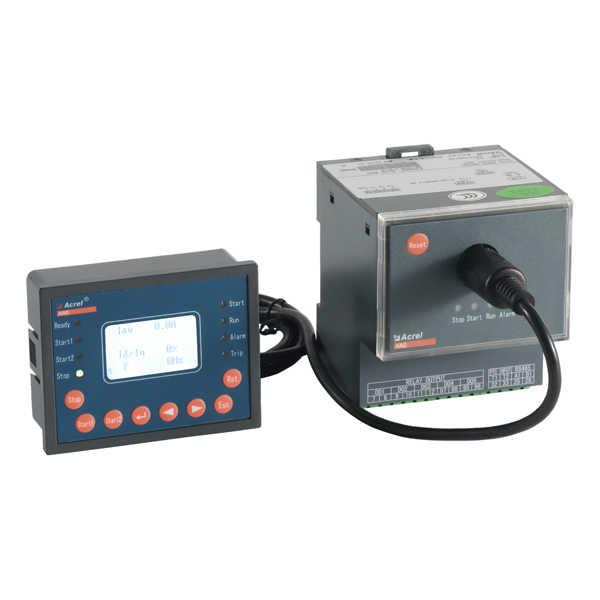

2. Protetor de motor inteligente daARD2F

·Tempo limite de início, sobrecarga, estol, bloqueio, subcarga, falha de fase, desequilíbrio, corrente residual (terra / fuga), temperatura, falha externa, sequência de fase, sobretensão, subtensão, subpotência, sobretensão, tempo tE Função de proteção abrangente do motor;

·9DI / 5DO

·RS485 , MODBUS-RTU, Profibus-DP

·Saída analógica DC4-20mA



Função

ARD2/

ARD2L

ALP300

ARD2F

ARD3

ARD3T

ARD3M

Inscrição

Proteção do motor de 0,4kv-1,14kv de baixa tensão

Função protetora

Tempo limite de início

Sobrecarga

Sob carga

Curto circuito

Bloqueando

Parar

Desequilíbrio

ExternoFault

Insulação Fault






SobreVoltage


Sob tensão


FaseFailure

FaseSequência



SobrePoder



SobPower



a hora



Perda de pressão (anti-vibração)



Proteção de entrada de 4-20mA






Terra

Vazamento

Função de comunicação

Modbus RTU


Modbus RTU duplo



Profibus DP



Doubel Profibus DP






Profinet






Modbus TCP






Mudar de entrada

2

2

9

9

8

10

Saída de relé

4

4

5

5

7

6

Controle de partida



Saída analógica de 4-20 mA

Registro


Registro de informações operacionais





Função lógica





Medição de parâmetro

Corrente trifásica

Corrente de fuga

Tensão trifásica



Potência, fator de potência



Frequência



Energia elétrica



PTC / NTC



Entrada de 4-20mA






Módulo de medição de temperatura

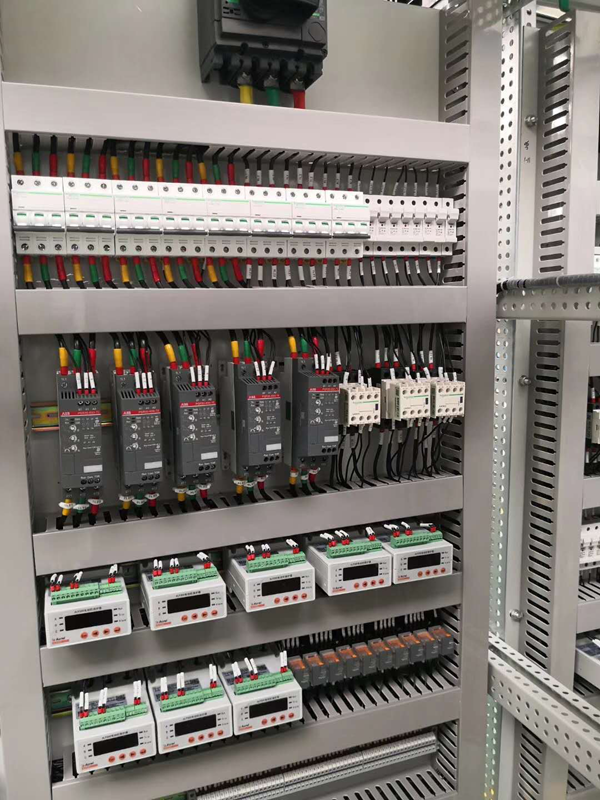

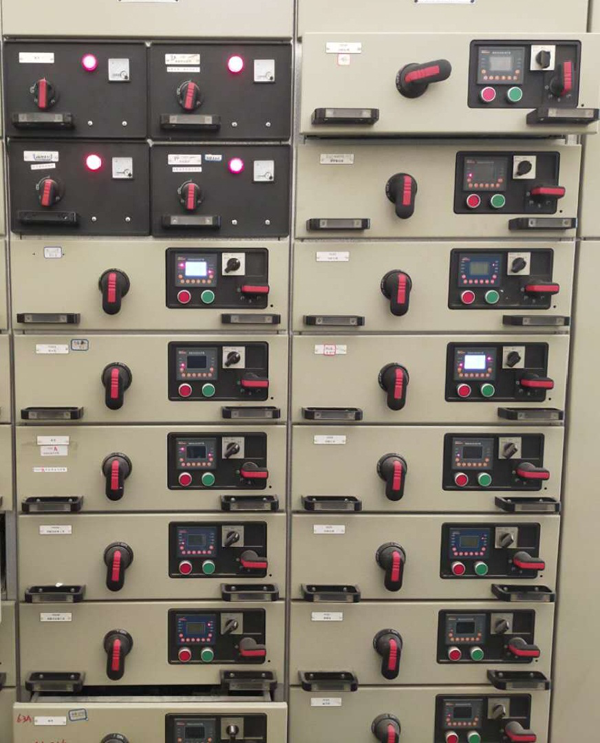

Fotos no site
图片 88



图片 89
