Solução inteligente de monitoramento de via de ônibus

Número Browse:0     Autor:Elena     Publicar Time: 2020-12-10      Origem:alimentado

Inscrição

É necessário monitorar em tempo real o consumo de energia e a qualidade da energia da carga final na via de ônibus da via inteligente. Os dados podem ser carregados para o sistema de monitoramento por tela de toque local através do RS485 e pode realizar o monitoramento em tempo real de todo o sistema de distribuição de energia. Ao mesmo tempo, pode monitorar a temperatura em tempo real no conector da via de ônibus e na interface da caixa plug-in para garantir a operação segura e confiável da via de ônibus.

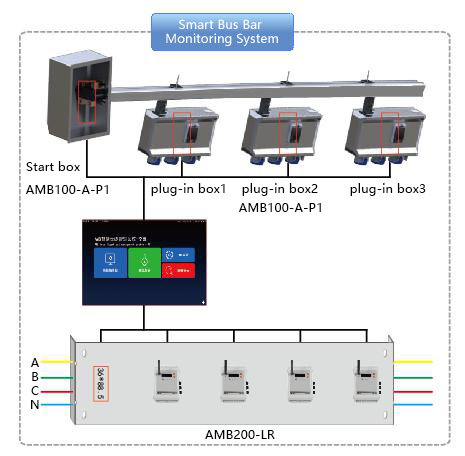

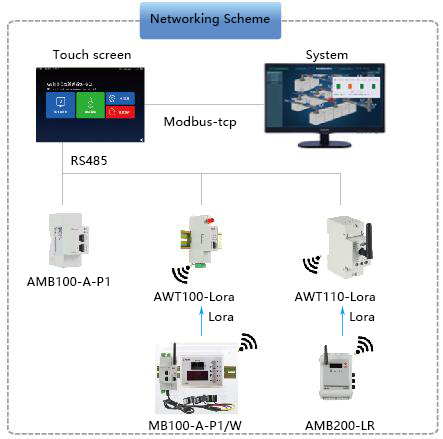

Estrutura

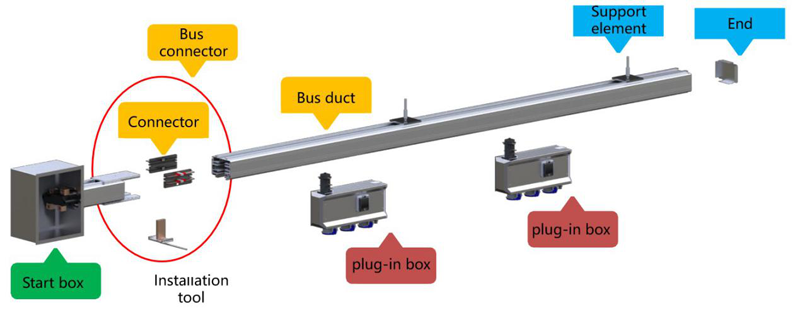

图片 57

图片 58

图片 59

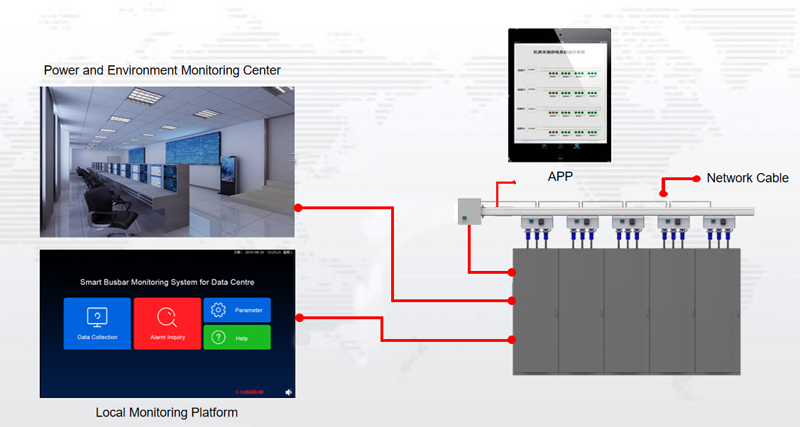

图片 60

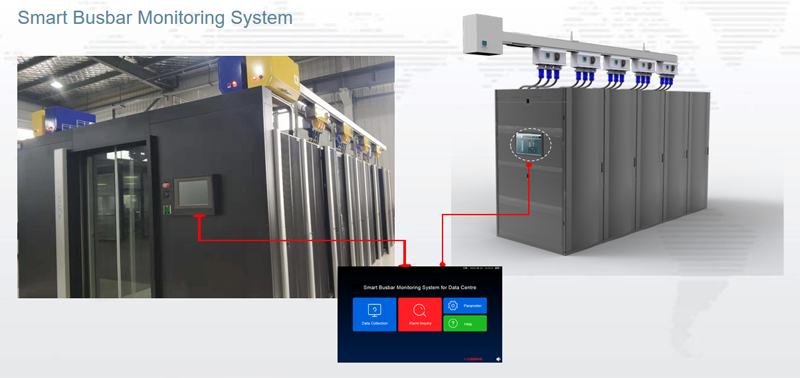

图片 61

图片 62

Função principal


1AMB100 ou AMB110 geralmente é instalado na caixa de início do barramento e na caixa de plug-in

2.Medição: tensão do barramento CA ou CC, corrente, harmônicas e outros parâmetros.

3 -Realize o monitoramento da temperatura da interface do plugue do barramento

4O AMB200 geralmente é instalado no conector do barramento CA denso e pode monitorar a temperatura e a umidade no conector.

5Comunicação: LoRa ou RS485


Seleção de Produto

ATP

1. ATP010kt HMI

·Tela de toque de 10 polegadas

·Monitoramento em tempo real e exibição de tensão, corrente, potência, energia, qualidade de potência, status do switch, curva de onda, etc. do barramento

·O alarme do dispositivo de monitoramento, comunicação e outros parâmetros podem ser configurados na tela.

·2 RS485 e 1 Ethernet, e os dados podem ser carregados por RS485 ou RJ45

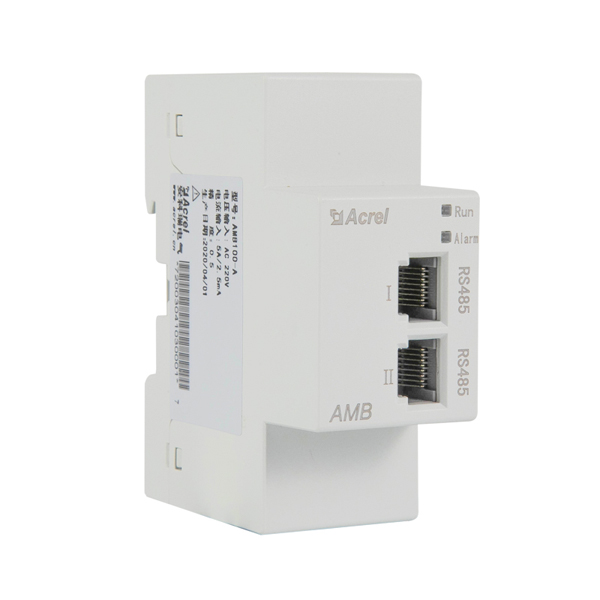

AMB100

2. Módulo de monitoramento da caixa de partida CA do AMB100-A-P1

·Instalação: Trilho DIN 35mm

·Medição: 3 parâmetros elétricos de fase, 2DI2DO, 8 temp., 1 corrente de fuga, 1 temp. e umidade

·Comunicação: 1 em 1 interface de saída tipo RJ45 (protocolo Modbus)




AMB100

3 -AMB110-A-P1 ACplugarmódulo de monitoramento de caixa

·Instalação: trilho DIN 35mm

·Medição: 3 parâmetros elétricos de fase, 2DI2DO, 4 temp., 1 corrente de fuga, 1 temp. e umidade

·Comunicação: 1 em 1 interface de saída tipo RJ45 (protocolo Modbus)





4Módulo de monitoramento de caixa de partida CC AMB100-D-P1

·Instalação: Trilho DIN 35mm

·Medição: 1 parâmetros elétricos do circuito CC, 4DI2DO, 8 temp., 1 corrente de fuga, 1 temp. e umidade

·Saída de ± 12V para o sensor de corrente de alimentação

·Comunicação: 1 em 1 interface de saída tipo RJ45 (protocolo Modbus)



AMC16Z-ZD

5Módulo de monitoramento de caixa plug-in DC AMB110-D-P1

·Instalação: trilho DIN 35mm

·Medição: 3 parâmetros elétricos do circuito CC, 4DI2DO, 4 temp., 1 corrente de fuga, 1 temp. e umidade

·Saída de ± 12V para o sensor de corrente de alimentação

·Comunicação: 1 em 1 interface de saída tipo RJ45 (protocolo Modbus)




AMB200

6. Temp. Do conector do barramento AMB200-LR / AMB200-C AC. dispositivo de medição

·Instalação: Fixado na tampa da conexão do barramento

·Temp. De contato medir, medir e exibir temp. de 4 barramentos AC

·Comunicação: RS485 ou LoRa





AHKC-BS

9. Sensor de corrente de efeito de corredor de linha de saída AHKC-BS DC DC

·Especificação comum: 100A / 5V




Interface homem-máquina


图片 63

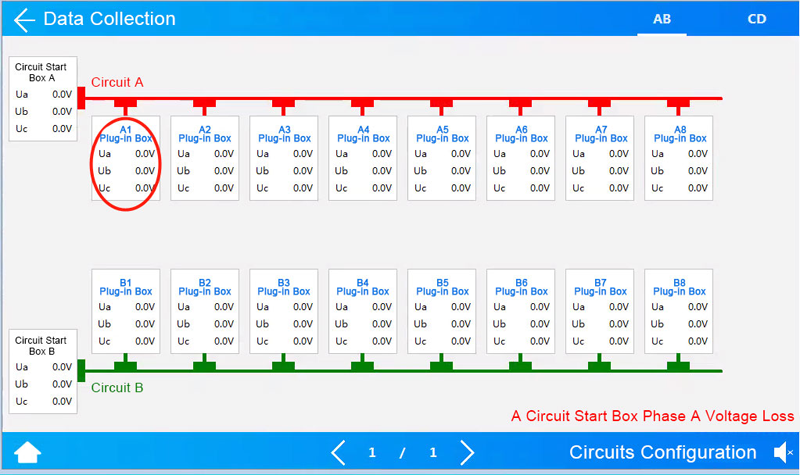

图片 64


Fotos no site

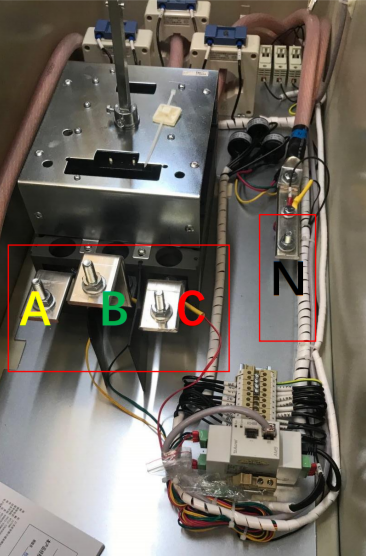

图片 66

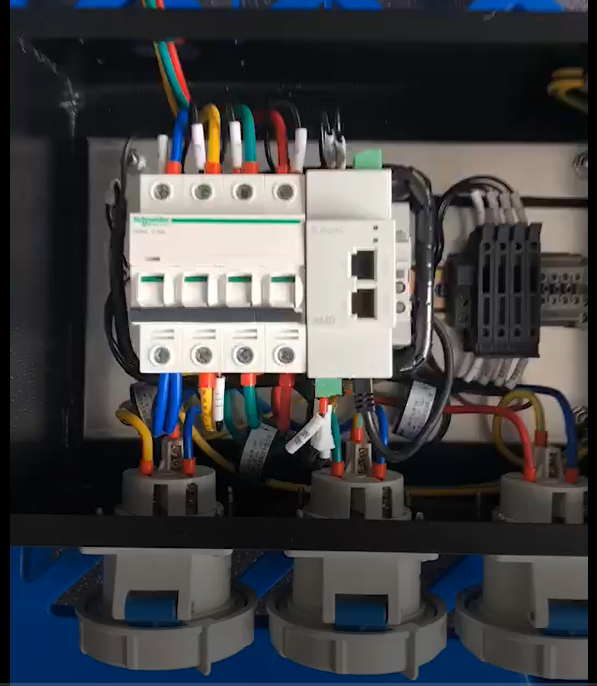

图片 67
