Sistema de monitoramento de consumo de energia para edifícios em Shanghai GM Cadillac

Este projeto envolveu a instalação de medidores multifuncionais da Acrel, 34 medidores de fluxo de derramamento de vórtice (medidor de gás de medição), 9 medidores de calor, 30 medidores de frio, 14 medidores de água industriais e 30 medidores de fluxo de derramamento de vórtice (medição de ar comprimido).

1. A seleção de vários medidores e a integração de medidores e comunicação;

2. Construção no local e coordenação das partes interessadas do projeto;

3. O tempo de instalação do projeto é urgente e requer um planejamento razoável e detalhado;

4. Riscos de segurança na renovação de gasodutos;

5. Requisitos de personalização da função do sistema.

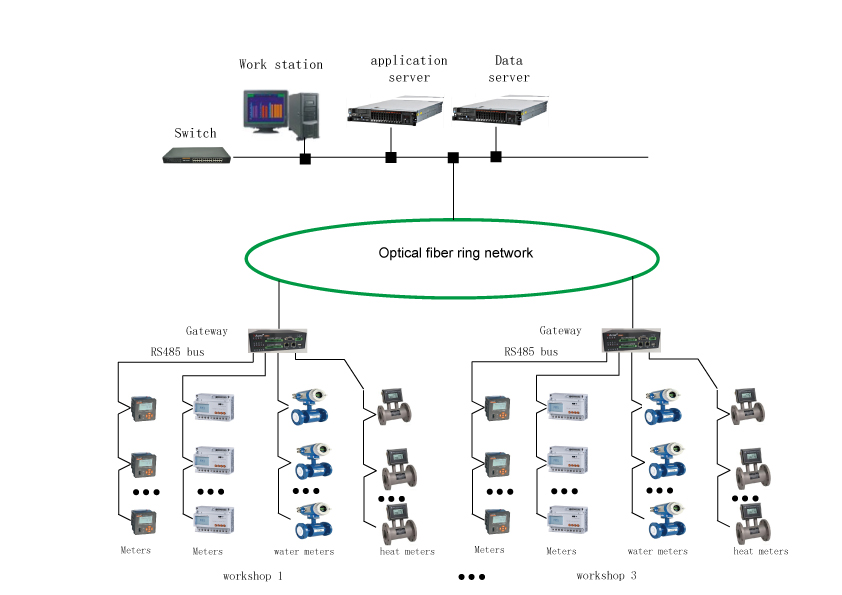

A Acrel fornece o Sistema de Monitoramento de Consumo de Energia Acrel-5000. O sistema adota a estrutura de rede em anel, ao mesmo tempo, o design de redundância térmica de máquina dupla é realizado a partir da camada de aquisição, a camada de transmissão e a camada de gerenciamento, e os dados são carregados para a plataforma de gerenciamento de energia enquanto realiza a exibição interna do workshop.

Principais funções do sistema de monitoramento:

● Visor de consumo de energia abrangente: refletindo o consumo de energia de classificação e o consumo de energia abrangente em relação ao carvão padrão no ano atual.

● Comparação do Consumo de Energia: reflete a comparação do consumo de energia, porcentagem de crescimento e valor adicionado de uma determinada classificação no dia, mês, ano e ontem atual, mês passado e ano passado.

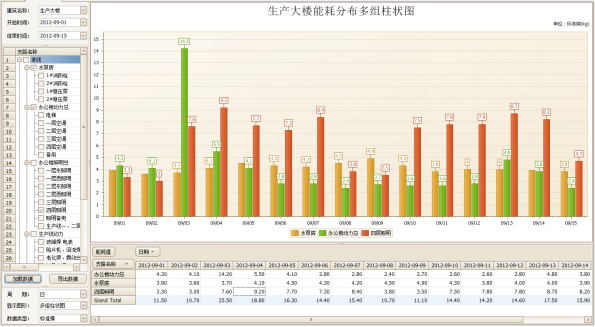

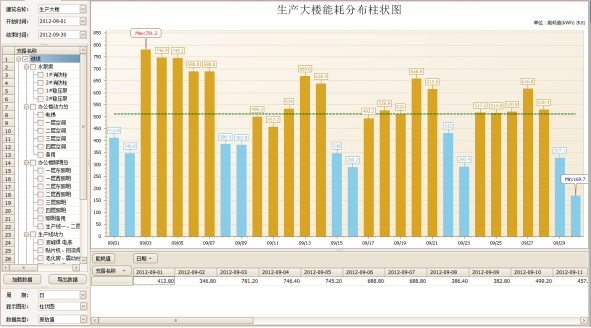

● Display: estatísticas de uso de energia diário, mensal, semanal, sazonal e anual do ramo exibidas por meio de vários gráficos, como histograma, diagrama de linha pontilhada, mapa empilhado e gráfico de pizza.
