Abstrato:Com o desenvolvimento da indústria de energia, os requisitos de segurança e confiabilidade dos equipamentos estão cada vez mais altos. Nesta situação, o sistema de monitoramento de temperatura sem fio ACREL é projetado para dispositivos de alta tensão. Esta tecnologia é para instalar o sensor de temperatura com bateria embutida ou sensor de temperatura por sensor de corrente e módulo transmissor sem fio em cada ponto de medição de temperatura.
O sensor envia periodicamente os dados de medição de temperatura sem fio para a unidade receptora, e a unidade receptora pode ser conectada à rede para enviar os dados para a estação mestre, realizando assim o monitoramento elétrico da temperatura de um sistema regional.
Palavras-chave:Sensor de temperatura sem fio; sistema de monitoramento de temperatura sem fio; Sensor de temperatura sem fio de 470 MHz.
01 Visão geral do projeto
Chauvin está localizado em ANTONY Cedex, França. O projeto é usado principalmente em subestação na subestação da África do Sul. Os modelos de produtos relacionados são 2 PCS ATC450-C, dezenas de sensores de temperatura sem fio, incluindo o modelo ATE400 e ATE100.
02 Introdução de Produto
O dispositivo de medição de temperatura on-line Acrel é adequado para a detecção de temperatura de interruptores de alta e baixa tensão, contatos de disjuntores, cabeçotes intermediários de cabos de alta tensão, equipamentos de baixa tensão e alta corrente, para prevenir o contato causado por oxidação, afrouxamento e outros fatores durante a operação A resistência de contato excessiva e a geração de calor tornam-se um risco à segurança, reflexão oportuna, contínua e precisa do status operacional do equipamento e da segurança do equipamento.
O sistema de monitoramento de temperatura sem fio é adequado para interruptores internos de 3-35kV, incluindo interruptores embutidos, interruptores de carrinho de mão, interruptores fixos e interruptores de rede em loop. Também é adequado para quadros de distribuição de baixa tensão de 0,4 kV, como quadros de distribuição fixos e quadros de gaveta.
03 Esquema de configuração de monitoramento de temperatura sem fio

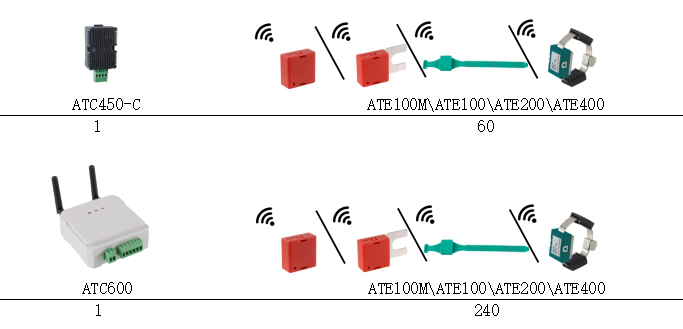

1. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão

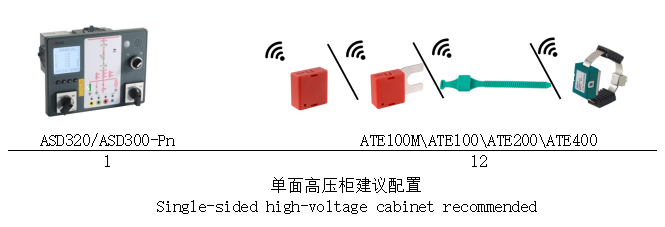

2. Monitoramento de temperatura sem fio com operação e função de exibição para contatos em gabinetes de alta tensão (display local de gabinete único)

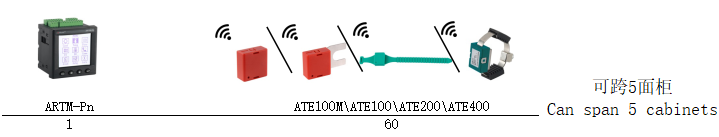

3. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão (sem exibição local)

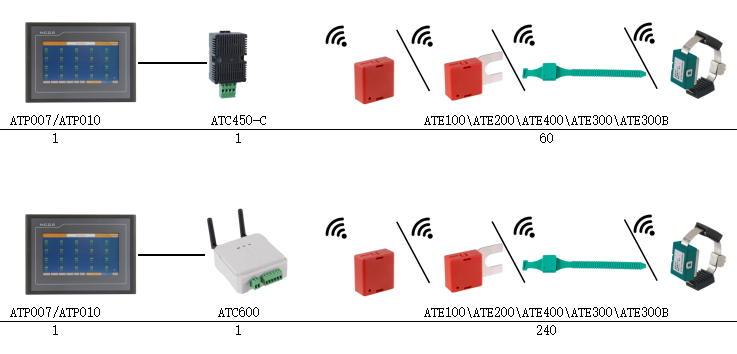

4. Monitoramento de temperatura sem fio de contatos em gabinetes de alta e baixa tensão （Display local centralizado）

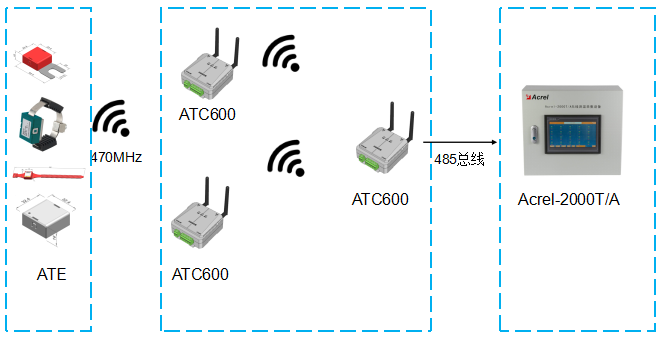

5.Solução de tela centralizada montada na parede local
04 Introdução do produto de medição de temperatura sem fio
1. Sensor de temperatura sem fio
① Sensor de temperatura sem fio por detecção de CT
1) ATE400
Tamanho pequeno;
Transmissão sem fio;
Distância de transmissão sem fio, 150 metros;
Frequência de amostragem de Fase, 15s;
Alimentado por CT, corrente de partida superior a 5A;
Ampla faixa de medição de temperatura, -40 ℃ ~ 125 ℃.
② Sensor de temperatura sem fio alimentado por bateria
1) ATE200
Transmissão sem fio;
Distância de transmissão sem fio, 150m;
Frequência de amostragem Fase, 25s;
Alimentado por bateria, mais de 5 anos;
Ampla faixa de medição de temperatura, -40 ℃ ~ 125 ℃.
2) ATE100
Transmissão sem fio;
Distância de transmissão sem fio, 150m;
Frequência de amostragem Fase, 25s;
Alimentado por bateria, mais de 5 anos;
Ampla faixa de medição de temperatura, -40 ℃ ~ 125 ℃.
3) ATE100M
Transmissão sem fio;
Distância de transmissão sem fio, 150m;
Frequência de amostragem Fase, 25s;
Alimentado por bateria, mais de 5 anos;
Ampla faixa de medição de temperatura, -40 ℃ ~ 125 ℃.
2. Transceptor / unidade de exibição sem fio
①Receptor
1) ATC600-C
Transceptor sem fio;
Máximo de medição de 240 pontos;
1 comunicação serial RS485, Modbus-RTU;
2 relés de alarme;
A fonte de alimentação se adapta a AC / DC220V, AC / DC110V.
2) ATC450-C
Transceptor sem fio;
Máximo medindo 60 pontos;
1 comunicação serial RS485, Modbus-RTU;
Fonte de alimentação adaptada com DC24V
② Unidade de exibição
1) ARTM-Pn
Medição de temperatura sem fio, medição máxima de 60 pontos;
Medição U, I, P, Q, f, Ep, Eq ；
4 entradas digitais;
2 relés de alarme;
Tela de LCD;
Fonte de alimentação adaptada com AC220V, DC220V, DC110V, AC110V;
1 Comunicação serial RS485, Modbus-RTU.
05 Fotos no local
