Relé de vazamento de terra em edifício inteligente

Número Browse:0     Autor:Elena     Publicar Time: 2020-12-04      Origem:alimentado

Abstrato:A necessidade de aplicação de relé de corrente residual em edifício inteligente é analisada, as principais funções, princípio de funcionamento, situação de classificação do relé de corrente residual ASJ são apresentados e os princípios e precauções na seleção do disjuntor de proteção contra corrente residual são indicados.


Palavras-chave:Relé de corrente residual ASJ; edifício inteligente; inscrição.


01 Visão geral do projeto

O relé de corrente residual deve detectar a corrente residual e comparar o valor da corrente residual com o valor de referência. Quando o valor da corrente residual excede o valor de referência, um aparelho elétrico que envia um sinal mecânico de abertura e fechamento. O relé de corrente residual é geralmente composto de um dispositivo de proteção de corrente residual combinado com disjuntor de baixa tensão ou contator de baixa tensão. É principalmente adequado para linhas de distribuição de sistema TT e TN com tensão nominal de 50 Hz e abaixo. Ele também pode fornecer proteção de contato indireto para choque elétrico pessoal, portanto, pode ser amplamente utilizado em sistemas de distribuição e fornecimento de energia de edifícios inteligentes.


02 Principais usos do relé de corrente residual


2.1 Proteção de choque elétrico por contato indireto

A medida de proteção contra choque elétrico por contato indireto é desligar automaticamente o fornecimento de energia. De acordo com a pesquisa, o valor seguro da tensão de contato é 50V. Para segurança pessoal, quando ocorrer falha de isolamento em qualquer parte do dispositivo elétrico, uma vez que a tensão de contato exceda 50 V, é necessário desligar automaticamente a parte com falha da fonte de alimentação dentro do tempo especificado. O dispositivo de proteção de sobrecorrente é limitado pelo circuito elétrico e equipamento e seu próprio valor de ação, e não pode desligar automaticamente o fornecimento de energia. O dispositivo de proteção de corrente residual não é afetado pela corrente de carga e pode ser usado em conjunto com o dispositivo de proteção de sobrecorrente para proteção contra choque elétrico por contato indireto.


2.2 Proteção de falha de aterramento

O aterramento é o contato entre um condutor energizado e a terra, uma casca de metal aterrada ou um componente conectado ao solo. Sua falha pode levar a choques elétricos pessoais e danos ao equipamento, e pode causar incêndio elétrico em casos graves. A proteção contra falha de aterramento costumava ser protegida por um dispositivo de proteção de sobrecorrente. Quando a corrente de falha de aterramento é maior do que o valor fixo do dispositivo de proteção de sobrecorrente, o circuito de falha é cortado pelo dispositivo de proteção de sobrecorrente.


No sistema TT, a linha com corrente nominal maior e linha de distribuição mais longa, falha de aterramento do condutor vivo, falha de aterramento metálico inseguro e falha de aterramento de arco no sistema TN pode ocorrer que a corrente de falha de aterramento seja menor que a corrente de ajuste da proteção de sobrecorrente ação, e o dispositivo de proteção de sobrecorrente não atua. O dispositivo de proteção de corrente residual, ou disjuntor com proteção de falha de aterramento, pode realizar a proteção de falha de aterramento de maneira confiável.


2.3 Proteção Elétrica Contra Incêndio

O fogo elétrico é geralmente causado por curto-circuito elétrico, que inclui curto-circuito de metal e curto-circuito de arco. O primeiro é um curto-circuito entre condutores vivos (como entre fases, entre fases e N linhas). A corrente de falha é calculada em quilo amperes. A alta temperatura é fácil de causar oxidação do isolamento e combustão espontânea.


Embora o risco de incêndio seja grande, ele pode ser protegido por disjuntores e fusíveis com proteção contra curto-circuito, e a alimentação é cortada pela ação instantânea do disjuntor para evitar incêndio. Este último é um curto-circuito de condutor vivo para a terra, principalmente arco como caminho, embora a corrente de falha seja pequena, mas por um lado, o arco dura muito tempo, a temperatura local é alta, é fácil de acender o material combustível circundante e causar incêndio. Portanto, o risco de incêndio causado pelo curto-circuito do arco é muito maior do que o do metal. O disjuntor com função de proteção de ação de corrente residual pode desligar o circuito de suporte sem a operação do dispositivo de proteção de sobrecorrente para evitar o incêndio elétrico causado pelo curto-circuito do arco.


03 Série ASJ de relé de corrente residual

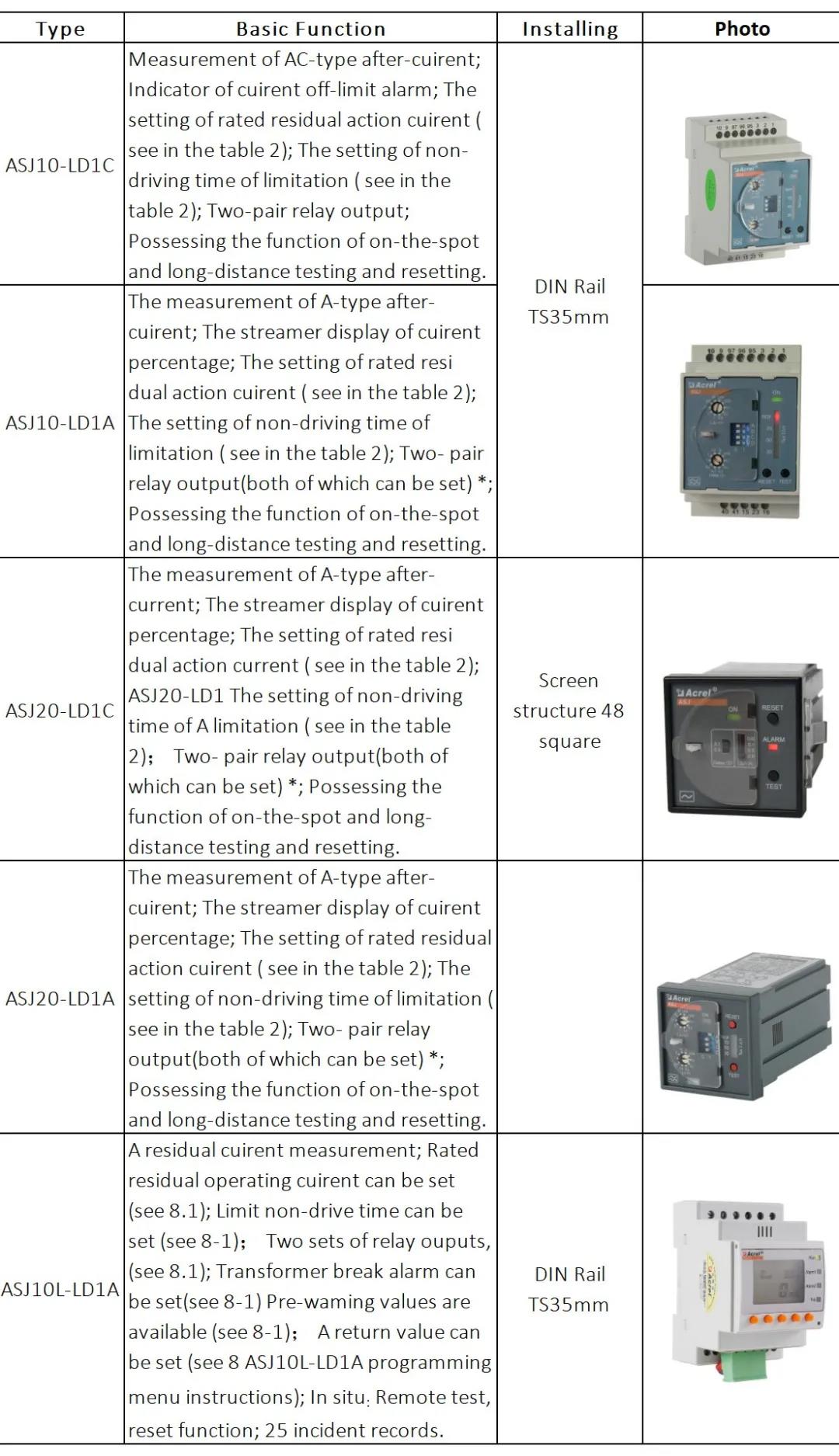

3.1. Modelo e Função

22


3.2. Parâmetros técnicos

23

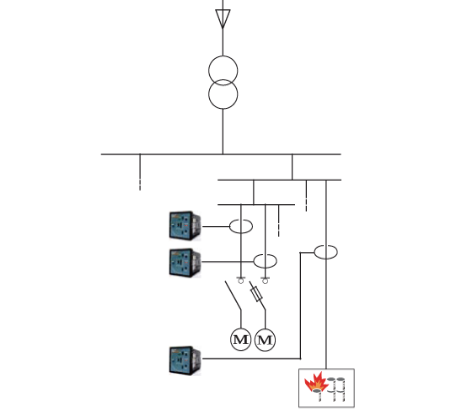

3.3. Esquema de aplicação típica

58


04 Aplicação


4.1 Edifícios residenciais inteligentes e quartos de hotel

O ferro elétrico, o secador de cabelo e a chaleira elétrica em residências e hotéis têm alta frequência de uso, estando sujeitos a rompimento do fio e respingos de água na tomada, que colocam seriamente em risco a segurança pessoal e precisam monitorar a corrente de fuga e protegê-la. O relé de corrente residual é instalado no prédio residencial inteligente e no quarto do hotel, o que pode cortar a alimentação e proteger a segurança pessoal em caso de vazamento ou choque elétrico.


4.2 Piscina em Edifício Inteligente

Os campos desportivos modernos e os hotéis são, na sua maioria, edifícios inteligentes com piscina. A fim de garantir a limpeza da piscina, a piscina geral está equipada com sistema de bomba de circulação de água. A piscina é um lugar lotado. Para garantir a segurança do pessoal, o sistema da bomba de circulação de água da piscina deve ser equipado com relé de corrente residual. Assegure o disparo oportuno, cortando o fornecimento de energia e protegendo a segurança pessoal quando ocorrer falha de vazamento no sistema da bomba de água circulante.


4.3 Canteiro de obras inteligente

Canteiros de obras inteligentes são comumente usados ​​para misturadores de cimento e concreto a granel, guindastes de torre e outras máquinas de construção, furadeiras manuais, máquinas de corte e outras ferramentas móveis, precisam fornecer energia temporária. O ambiente geral do canteiro de obras é úmido, o pessoal é numeroso, a estrutura é complexa, o equipamento elétrico é em sua maioria móvel e a linha de distribuição é longa e complexa, fácil de ser danificada pela força externa, é fácil causar o vazamento e colocar em risco a segurança do pessoal. Portanto, o relé de corrente residual com corrente residual nominal de cerca de 30mA deve ser instalado no local da construção.



05 Resumo

A série Acrel ASJ de relés de corrente residual foi aplicada em muitas ocasiões, como na indústria, civil, metrô, prédios inteligentes e assim por diante, o que teve um bom efeito protetor e vale o uso promocional.
