01 Necessidade de medição de temperatura nos contatos elétricos

O sistema primário de um sistema de energia é geralmente composto de linhas de fornecimento de energia (incluindo linhas aéreas e cabos), transformadores, barramentos, painéis de distribuição e outros equipamentos elétricos. Existe um grande número de pontos de conexão elétrica entre eles, e quase todas as falhas elétricas irão causar a mudança de temperatura do ponto de falha devido à corrente que flui através dele e gera calor. Por exemplo, superaquecimento é um sinal de grandes acidentes e uma área de grande desastre, como conexão de linha aérea, junta de cabo, conexão do meio do cabo, curvatura do cabo, descarga parcial do cabo de alta tensão, contato dinâmico e estático do interruptor de alta tensão gabinete e outras conexões, e conexão elétrica de baixa tensão.


02 Status atual

Por muitos anos, devido às limitações do nível técnico, embora termômetro infravermelho, termovisor infravermelho, cabo sensor de temperatura, sistema de medição de temperatura tipo ponto tradicional tenham sido usados ​​para resolver os problemas acima, mas não podem alcançar o gabinete de distribuição, como circuito disjuntor, o ponto de conexão e medição de temperatura de contato. Atualmente, a medição de temperatura elétrica doméstica usa principalmente um instrumento de medição de ponto infravermelho e um instrumento de medição de temperatura de fibra óptica. No entanto, o método on-line não pode resolver o problema do isolamento de alta tensão, de modo que os equipamentos elétricos com espaço limitado, como o contato da chave de alta tensão, basicamente operam em um estado totalmente não monitorado, com grandes riscos à segurança.


03 Histórico do projeto

Uma empresa nacional especializada em soluções industriais e de IA soube por uma planta elétrica completa no Egito que tinha um projeto de construção civil recentemente. O quadro de distribuição na sala de distribuição deve ser instalado com produtos de medição de temperatura sem fio. A empresa encontrou o Acrel na Internet. No momento, eles primeiro precisam fazer um conjunto de gabinete de demonstração para medir a temperatura do contato elétrico no gabinete. Como não há corrente de partida, escolheremos a segunda geração do sensor de temperatura sem fio alimentado por bateria ATE200, com receptor ATC450-C, e faremos uma exibição local no gabinete.


04 Vantagens dos produtos de medição de temperatura sem fio

Nos últimos anos, começaram a surgir produtos de medição de temperatura sem fio. O sensor de temperatura com bateria embutida e módulo transmissor sem fio é instalado em cada ponto de medição de temperatura. Devido ao seu pequeno tamanho e sem fiação, a segurança elétrica é garantida. O sensor envia periodicamente os dados de temperatura sem fio para a unidade receptora, que envia os dados para a unidade receptora.


Para a detecção de temperatura de equipamentos elétricos na sala de distribuição, o esquema de recepção e exibição centralizada é adotado, o que reduz bastante a carga de trabalho da instalação de engenharia e encurta o tempo de instalação, tornando conveniente realizar a transformação da medição de temperatura de subestações importantes, e também tem a mesma vantagem para a construção de novas estações.


Os produtos de medição de temperatura sem fio atendem à demanda de medição de temperatura em tempo real nos contatos do gabinete de distribuição na sala de distribuição e têm vantagens óbvias na redução de investimento, instalação de engenharia, mão de obra de manutenção e custo. A implementação deste projeto pode efetivamente melhorar o nível de operação seguro e confiável do sistema de fornecimento de energia e reduzir a falta de energia, o que é de grande importância para garantir a produção normal e reduzir as perdas causadas por acidentes.


05 Produtos usados ​​neste expositor


1. Sensor de temperatura

a. Sensor de temperatura sem fio alimentado por bateria

Sensor instalado em uma área de aquecimento que coleta a temperatura e a transmite sem fio.

Atualmente, existem quatro tipos de sensores de temperatura sem fio:

66

b.CT sensor de temperatura sem fio por rádio indução

Sensor instalado em uma corrente alta, como um contato do disjuntor, um barramento, um contato de volta do cabo, para coletar a temperatura e transmiti-la sem fio.

Atualmente, existem dois sensores de temperatura sem fio:

67

c. Sensor de temperatura com fio

Sensor instalado no contato de um gabinete de alta tensão, um transformador ou um enrolamento de motor para medir a temperatura, coletar a temperatura e transmiti-la por fio.

Pt100 é um sensor de temperatura conectado no momento.

68


2. Unidade de recebimento / exibição

a. Unidade receptora

69

b. Unidade de exibição

70

71


06 Soluções Recomendadas

a. Solução de configuração:

Medição de temperatura sem fio por contato elétrico de gabinete de alta e baixa tensão (sem display local).

a.1. Centralização (ATC450-C)

Instrução: O transceptor de temperatura sem fio ATC450-C pode conectar 60 sensores de temperatura sem fio, incluindo ATE100 / 100M / 200/400 / 100P / 200P, suporte para receber sinais de temperatura do sensor de temperatura sem fio em vários gabinetes.

72


a.2. Centralização (ATC600

Instrução: O transceptor de temperatura sem fio ATC600 suporta conectar 240 sensores de temperatura sem fio incluem ATE100 / 100M / 200/400 / 100P / 200P, suporte para receber sinais de temperatura do sensor de temperatura sem fio em gabinete múltiplo com função de transmissão transparente.

73

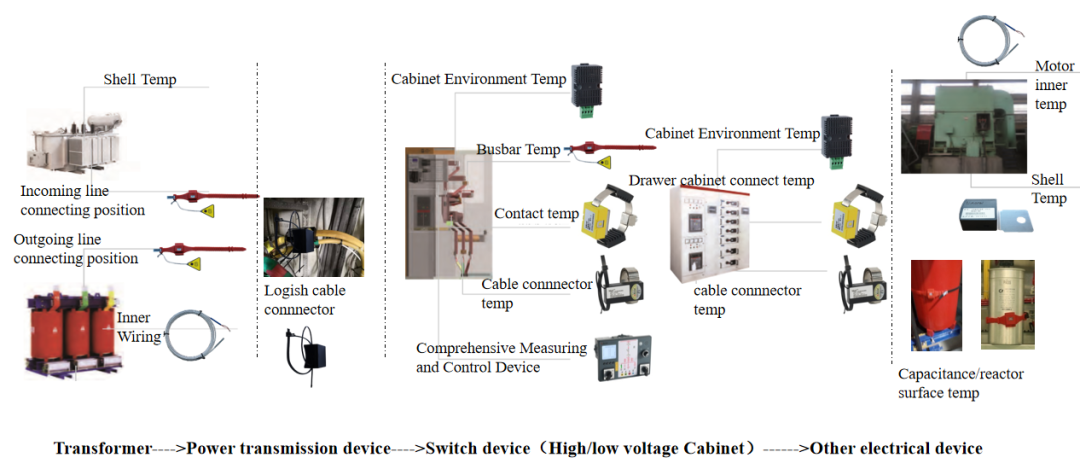

07 Aplicação Típica

74
