Produtos de medição de temperatura sem fio em Hong Kong, China

Abstrato:Com o desenvolvimento da indústria de energia, a segurança e a confiabilidade dos equipamentos são altamente exigentes. No passado, o método de equipamento de inspeção manual estava gradualmente enfraquecido, sob essa condição, surgiu o sistema de medição de temperatura sem fio de equipamento de alta tensão. Essa tecnologia deve instalar o sensor de temperatura com bateria embutida e módulo de transmissão sem fio em cada ponto de medição de temperatura. Devido ao seu tamanho pequeno e sem conexão, sua segurança elétrica pode ser garantida. O sensor envia periodicamente os dados de medição de temperatura sem fio ao receptor e pode enviar os dados para a estação principal em uma rede, para realizar o monitoramento elétrico de temperatura de um sistema regional.

O dispositivo de medição de temperatura on-line do terminal elétrico está usando para o monitoramento de temperatura do conector do cabo, contato do disjuntor, interruptor da faca, cabeça intermediária de cabo de alta tensão, transformador seco, corrente alta de alta tensão e outros equipamentos na engrenagem de alta e baixa tensão. Para evitar a resistência excessiva de contato causada pela oxidação, afrouxamento, poeira e outros fatores durante a operação, o aquecimento se torna um perigo oculto de segurança, para melhorar a segurança e a proteção do equipamento, para refletir o estado de funcionamento em andamento, a tempo, continuamente e com precisão, e e com precisão, e e com precisão, e e com precisão, e e com precisão, e e com precisão, e e com precisão e com precisão e precisão, e Para reduzir a taxa de acidente de equipamento.

01 Resumo do projeto

A China Hong Kong UNS é uma empresa de serviços de energia inteligente, fornecendo soluções de energia inteligente e serviços de manutenção de distribuição para todos os tipos de edifícios comerciais. O projeto possui 11kV de equipamento de switch precisam detectar a temperatura do cabo, os clientes consultam produtos de medição de temperatura sem fio ACREL, participando do sensor de temperatura sem fio ACREL e receptor de ATC, o cabo na detecção de temperatura da área O monitoramento em tempo real, pode efetivamente evitar a falha do superaquecimento, afeta a operação normal do equipamento, evite riscos de segurança.

O projeto possui 11kV de equipamento de switch precisam detectar a temperatura do cabo, os clientes consultam produtos de medição de temperatura sem fio ACREL, participando do sensor de temperatura sem fio ACREL e receptor de ATC, o cabo na detecção de temperatura da área O monitoramento em tempo real, pode efetivamente evitar a falha do superaquecimento, afeta a operação normal do equipamento, evite riscos de segurança.

02 Instrumento de medição de temperatura

1. Sensor de temperatura

A. Sensor de temperatura sem fio movido a battery

O sensor instalado em uma área de aquecimento que coleta a temperatura e o transmite sem fio.

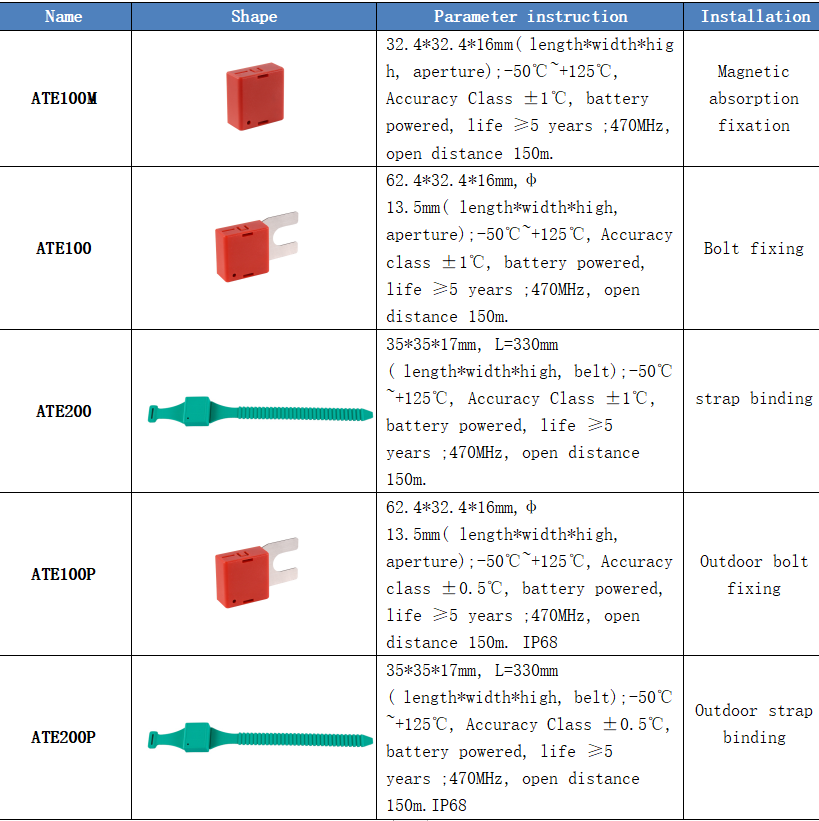

Atualmente, existem quatro sensores de temperatura sem fio do tipo:

B.CT Sensor de temperatura sem fio de rádio de Indução

O sensor instalado em uma corrente alta, como um contato do disjuntor, uma barra de barramento, um contato com a volta do cabo, para coletar temperatura e transmiti -lo sem fio.

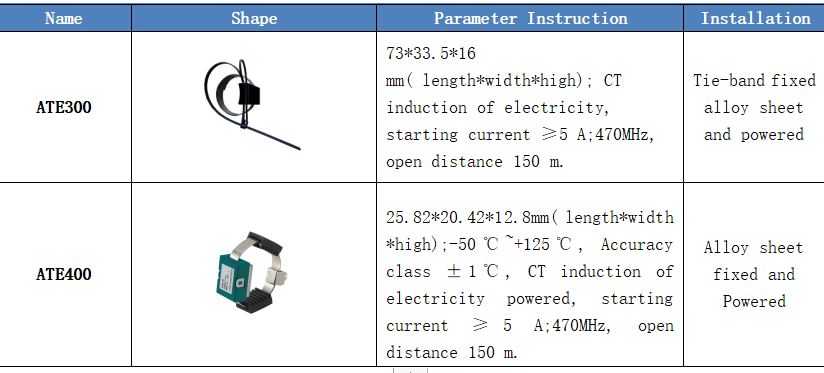

Atualmente, existem dois sensores de temperatura sem fio:

C. Sensor de temperatura conectado

O sensor instalado no contato de um gabinete de alta tensão, um transformador ou um enrolamento do motor para medir a temperatura, coletar temperatura e transmitir -o por fio.

O PT100 é o sensor de temperatura com fio no momento.

2. Receber /exibir unidade

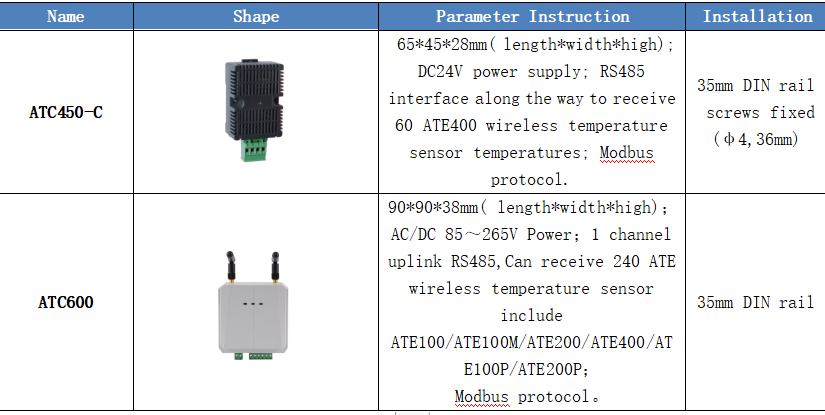

A. Unidade de recepção

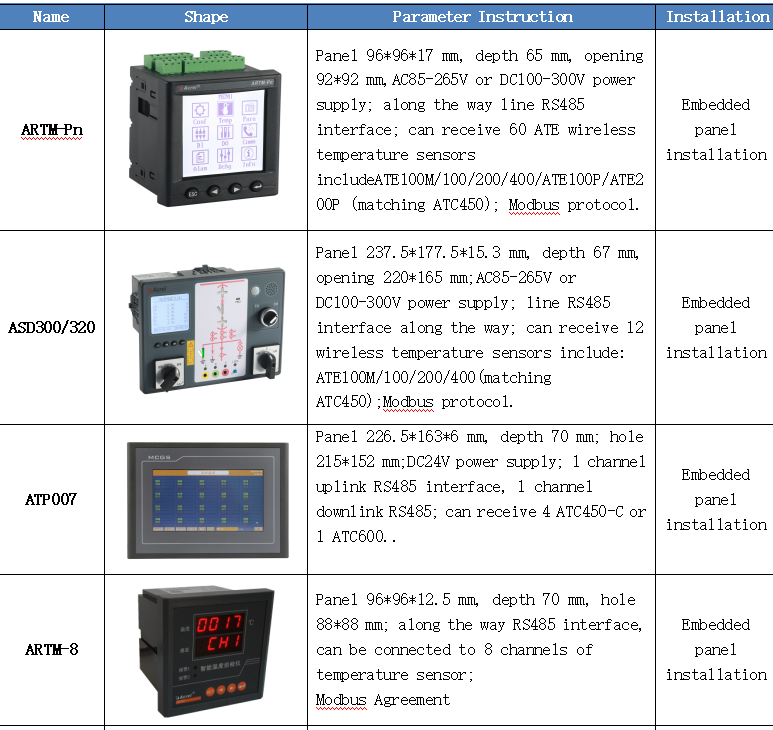

B. Unidade de exibição

03 Soluções recomendadas

A. Solução de configuração:

Medição de temperatura sem fio de contato elétrico de alta e baixa tensão (sem exibição local).

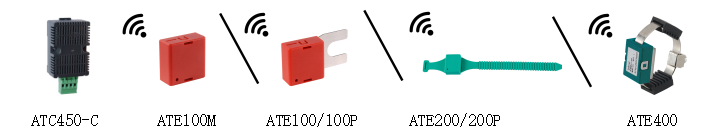

A.1.Centralização （ATC450-C)

Instrução: O transceptor de temperatura sem fio ATC450-C pode conectar 60 sensores de temperatura sem fio incluem ATE100/100m/200/400/100p/200p, Suporte recebe sinais de temperatura do sensor de temperatura sem fio em vários gabinetes.

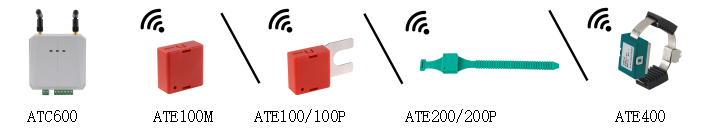

A.2.Centralização （ATC600）

Instrução: ATC600 Suporte de transceptor de temperatura sem fio Connect 240 Sensores de temperatura sem fio incluem ATE100/100m/200/400/100p/200p, Suporte Receba sinais de temperatura do sensor de temperatura sem fio em múltiplos gabinetes com função de transmissão transparente.

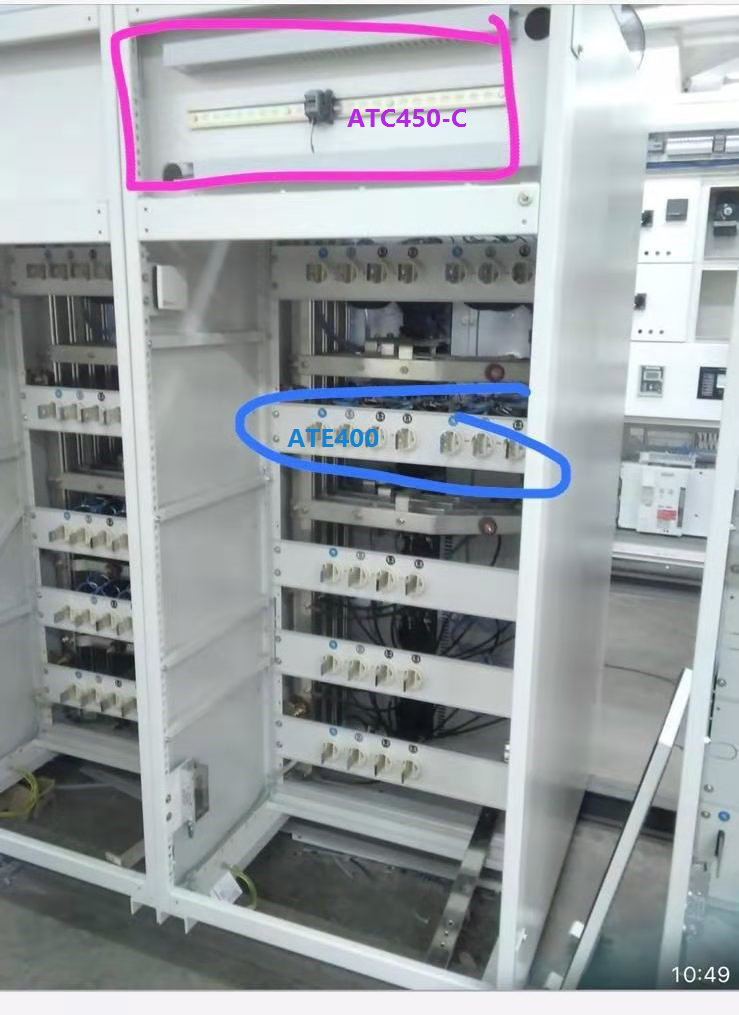

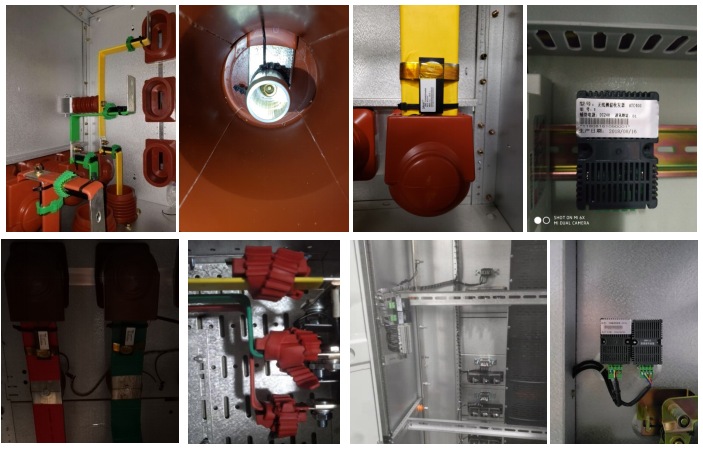

04 Amostra de instalação
